Планкен размеры: длина, ширина, толщина, сорта и виды
Размеры планкена определяются породой, профилем и ассортиментом производителя. В учебных материалах по фасадному планкену распространённым вариантом названа доска толщиной около 20 мм, шириной 90–145 мм и длиной 2–6 м. Это ориентир для знакомства с ассортиментом, а не единый стандарт. Точное сечение, длины и допустимые отклонения нужно фиксировать в спецификации конкретного заказа.
Для выбора важны не только три числа на ценнике. Нужно различать размер заготовки и готового изделия, ширину доски и шаг рядов с зазором, площадь древесины и площадь облицованной стены. Ниже разберём размеры, сорта и профили, покажем расчёт на условном примере и объясним, какие данные запросить для фасада, крепежа и окраски.
- Что означают длина, ширина и толщина планкена
- Виды планкена: профиль, порода и обработка
- Примеры размеров и пределы их применимости
- Как ширина и толщина влияют на раскладку
- Длина доски, стыки и запас на раскрой
- Площадь, объём и вес: пример расчёта без путаницы
- Сорта Экстра, Прима, АВ, ВС и СД
- Как проверять размеры и геометрию партии
- Размеры крепежа и подготовка поверхности
- Что указать при заказе планкена
Что означают длина, ширина и толщина планкена
Запись «20 × 140 × 3000 мм» обычно обозначает толщину, ширину и длину, но порядок нужно проверить в карточке товара. Ошибка в единицах сразу меняет расчёт: три метра — это 3000 мм, а не 300 мм. В заказе полезно указывать названия параметров рядом с числами, особенно если счёт объединяет доску, рейку и элементы подсистемы.
Толщину измеряют между пластями, ширину — поперёк доски, длину — вдоль волокон. Для скошенного профиля уточняют, по какой геометрической линии указана ширина, и запрашивают чертёж сечения. Наклонные кромки не превращают одну универсальную цифру в точное описание рабочей раскладки. Изображение профиля с размерами полезнее фотографии торца без масштаба.
Размер готового планкена нельзя подменять размером исходной заготовки. Строжка, калибровка и профилирование снимают материал. Это особенно заметно у термодревесины, если окончательная обработка выполняется после термокамеры. В приёмке сравнивают поставку с согласованным чистовым номиналом. Различие обработки и готового профиля раскрыто в статье о планкене и строганой доске.
Виды планкена: профиль, порода и обработка

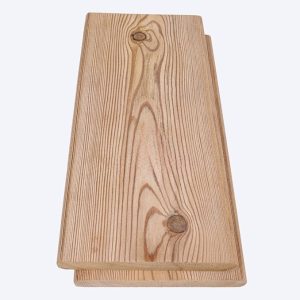

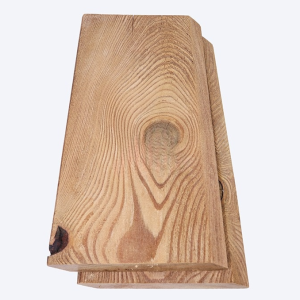

Прямой планкен имеет сечение, близкое к прямоугольному, с обработанными кромками. Между досками остаётся видимый шов. У скошенного профиля боковые грани наклонены, поэтому кромка частично прикрывает промежуток. Это именно продольные боковые грани, а не косой запил концов доски. Обязательный для всех производителей угол скоса назначать неправильно.
Порода — отдельный признак: сосна, лиственница, ясень и другие варианты имеют свои свойства и ассортимент. Сорт — ещё один признак, описывающий допустимые особенности партии. Термообработка и браширование тоже не являются сортами. Поэтому запись «брашированный планкен Экстра» не сообщает ни породу, ни размеры, ни назначение изделия без дополнительных данных.
Браширование частично удаляет мягкие волокна щётками и создаёт рельеф. Оно меняет вид поверхности, но не заменяет наружное покрытие. Термомодификация изменяет свойства древесины в камере; она не равнозначна обжигу поверхности. У композитного профиля с коммерческим названием «планкен» другая структура материала и другая монтажная документация.
От имитации бруса планкен отличается отсутствием соединения шип-паз. Поэтому и подсчёт рабочей ширины различается: скрытая часть замка имитации не участвует в видимой площади так же, как лицевая пласть. Выбор между этими вариантами разобран в сравнении планкена и имитации бруса.
Примеры размеров и пределы их применимости
| Источник и материал | Приведённые размеры | Как использовать сведения |
|---|---|---|
| Учебная база по обычному фасадному планкену | Толщина около 20 мм, ширина 90–145 мм, длины 2–6 м | Как распространённый пример; конкретную позицию уточнять в заказе |
| Паспорт «ЛесоБиржи»: термоясень со строжкой после термообработки | Толщина 20 мм; ширины 95, 115, 135, 160, 180, 200 мм; длины 800–3000 мм | Только для указанной технологии и ассортимента, по спецификации партии |
| Нестандартная рейка или профиль | По чертежу и спецификации | Заранее подтвердить производство, крепление и чистовой размер |
Таблица не означает, что другие размеры невозможны или что все перечисленные позиции сейчас есть на складе. Наличие, минимальный объём и сроки проверяют по предложению поставщика. Нельзя соединить размеры разных пород в общий диапазон и затем обещать любую комбинацию толщины, ширины и длины.
Указанный паспорт термоясеня относится к последовательности «заготовка — термообработка — стабилизация — калибровка и строжка». Для изделия, которое сначала профилируют, а затем термируют, размерные изменения оцениваются по другому документу. Покупателю важно выяснить технологию до сравнения номиналов, а не после обнаружения разницы в ширине досок.
Размеры должны соответствовать задаче. Фасадный профиль не становится ходовой террасной доской только потому, что его толщина кажется достаточной. Обратная замена также требует проверки. Этот вопрос рассмотрен в статье о террасной доске на фасаде.
Как ширина и толщина влияют на раскладку
Узкая доска создаёт больше линий, широкая — более крупный ритм. На небольшом простенке ширина влияет и на крайние подрезки. До заказа полезно разложить несколько вариантов в масштабе с учётом швов и проёмов. Если последняя полоса получается слишком узкой для крепителя, меняют раскладку или узел, а не надеются установить её тем же способом.
При изменении влажности древесина меняет размеры. Поэтому ширину оценивают вместе с породой, исходной влажностью, толщиной и способом крепления. Нельзя вывести срок службы только из ширины доски. Широкая качественная деталь с подходящей схемой и узкая плохо закреплённая доска — разные ситуации, а не доказательство универсального преимущества одного размера.
Толщина участвует в подборе опор и крепежа. Саморез тыльной пластины должен закрепиться в доске и не выйти на лицо. При переходе на более тонкий профиль прежний крепитель может оказаться слишком длинным. Шаг направляющих тоже не оставляют автоматически от другой доски: он определяется рабочим решением для выбранного сечения и условий.
У скошенного планкена проверяют взаимное положение кромок и фактический промежуток, а не просто прижимают детали до красивой теневой линии. Подробная последовательность разметки и монтажа обоих профилей есть в статье об установке прямого и косого планкена.
Длина доски, стыки и запас на раскрой
Длинная доска уменьшает число стыков только там, где её действительно можно использовать целиком. Стена с окнами, дверью и короткими простенками требует раскроя. В такой ситуации набор согласованных длин может быть рациональнее единой максимальной длины. При этом слишком короткие остатки увеличивают число соединений и расход опор.
Каждый торец должен иметь предусмотренную опору и крепление. Поэтому раскрой связывают с расположением направляющих. Нельзя сначала нарезать доску по удобным остаткам, а потом оставлять соединение между опорами. Внешний рисунок стыков также задают заранее: случайное скопление коротких вставок на одной линии заметно на готовой стене.
В заказе учитывают подрезку торцов, сортировку по виду и фактическую раскладку. Универсальный процент запаса без понимания геометрии не показывает реальный расход. Запас на простую длинную стену и на фасад с множеством узких участков будет обоснован разными картами раскроя. Отдельно выясняют, что делать с элементами, требующими локальной доработки по условиям партии.
Длины проверяют и с точки зрения доставки: разгрузка, перенос, подача на высоту, место хранения. Доску нельзя волочить по грунту или держать без ровных опор. Порядок торцевых соединений и защиты резов рассмотрен в статье о стыковке досок планкена.
Площадь, объём и вес: пример расчёта без путаницы
Рассмотрим условную доску с прямоугольным расчётным сечением 20 × 140 мм и длиной 3000 мм. Её площадь по пласти равна 0,14 × 3 = 0,42 м². Геометрический объём прямоугольной заготовки — 0,02 × 0,14 × 3 = 0,0084 м³. Это учебный пример расчёта; скосы и скругления реального профиля могут изменить фактический объём древесины.
Если десять таких досок расположить параллельно с условным промежутком 6 мм, поперечный размер набора составит 10 × 140 + 9 × 6 = 1454 мм. Здесь девять швов между десятью досками. Площадь прямоугольника, занятого набором длиной 3 м, будет 1,454 × 3 = 4,362 м², а площадь самих десяти досок — 4,2 м². Зазор 6 мм в этом примере служит только для арифметики, не как универсальная монтажная рекомендация.
Разница между этими площадями объясняет, почему нельзя без уточнения сравнивать цену «за квадрат доски» и «за квадрат готового фасада». Участки возле проёмов, торцевые промежутки и доборы считают дополнительно. Для точной ведомости удобнее указать количество деталей каждой длины, а затем проверить суммарную площадь и объём.
Масса определяется объёмом и плотностью материала при соответствующей влажности либо данными производителя. Нельзя приписывать любой лиственнице одну плотность и выдавать расчётный вес за измеренный. Для нагрузки на подсистему используют массу конкретного изделия и всего комплекта, включая крепёж и другие слои. Для логистики отдельно уточняют вес упаковки и её габариты.
Сорта Экстра, Прима, АВ, ВС и СД
Обозначения сортов помогают ориентироваться в внешнем виде, но не заменяют технические условия. Сравнивая предложения, запросите перечень допустимых сучков, трещин, смоляных карманов, заболони, непрострога и механических повреждений. У разных пород и поставщиков одинаковая буква не обязана означать одинаковое число и размер признаков.
Экстра обычно выбирают для более спокойной лицевой поверхности, а сучковатые сорта — для выраженного природного рисунка. Однако точные ограничения берут из документа на партию. Нельзя объявлять оборотную сторону «без любых ограничений»: её состояние влияет на крепление. Сквозная трещина в месте самореза или непрочный участок под пластиной требуют отдельной оценки независимо от декоративной задачи.
Светлый лессирующий цвет сохраняет видимость сучков и разнотона. Укрывная система может перекрывать рисунок, но подготовка сучков и смоляных зон всё равно имеет значение. Более низкий декоративный сорт не должен превращаться в разрешение использовать повреждённую деталь. До окраски партию раскладывают и согласуют допустимый внешний вид.
При приёмке размеры и сорт проверяют отдельно. Доска без сучков может быть скрученной; геометрически ровная деталь может не соответствовать заказанной лицевой сортировке. Результат осмотра фиксируют до подрезки и монтажа. Данные о категории материала должны сопровождать заказ, чтобы спор не сводился к разному пониманию слова «Прима».
Как проверять размеры и геометрию партии
Сверьте маркировку, породу, профиль, номинал и длины с документами. Затем откройте часть упаковок по согласованному порядку приёмки. Размеры проверяют измерительным инструментом, а плоскость и скручивание — на ровной опоре. Одного замера ширины у торца недостаточно, чтобы описать всю доску: нужно увидеть, нет ли заметного изменения по длине и повреждения кромки.
В паспорте «ЛесоБиржи» для термодревесины со строжкой после камеры приведены допуски готового изделия: по ширине ±2 мм, по толщине ±1 мм, по длине +50/−25 мм относительно согласованного номинала. Эти значения относятся только к указанному документу и технологии. Если спецификация устанавливает более строгие требования, используют её. На обычный планкен другого поставщика эти допуски автоматически не распространяются.
Влажность также проверяют с учётом материала и прибора. Показание обычного влагомера нельзя без поправок считать точным для любой породы и термодревесины. Для указанной термопродукции паспорт задаёт влажность отгрузки 5% ±2%; после хранения она меняется. Это характеристика поставки, а не обещание неизменной влажности на объекте.
Спорные элементы отделяют до обработки, отмечают место измерения и фотографируют показание рядом с маркировкой партии. Не следует силой притягивать явное несоответствие, чтобы затем оценить его как нормальный материал. При этом небольшое отклонение рассматривают по документам, назначению и монтажной пригодности, а не только по впечатлению от одной фотографии.
Размеры крепежа и подготовка поверхности
Для доски до 130 мм в базовой методичке LesFix указан типоразмер 145, для 130–160 мм — длинная серия 188/191. На границе диапазона сверяют исполнение крепителя, толщину и чертёж узла. Обозначения из разных редакций нельзя подменять друг другом.
Для широкой доски 170–200 мм применяют специальную парную схему LesFix V3: при ширине 170–180 мм включительно — две пластины 145 мм; свыше 180 до 200 мм — две 190 мм либо верхнюю 190 мм и нижнюю 145 мм. Нужны пластины с рёбрами жёсткости. Их располагают на тыльной стороне в двух зонах по ширине, со смещением вдоль доски; на соседнем ряду размещение делают ответным, шахматным. Нельзя ставить обе пластины строго одну под другой или допускать наложение металла. Перед серийным креплением собирают пробный узел из двух досок на фактической опоре и проверяют зазор, посадку и отсутствие выпирания. В смете учитывают по две пластины на предусмотренную схемой зону крепления; число саморезов рассчитывают по карте этой пары. Для других ширин и нестандартных профилей нужна отдельная карта: схему 170–200 мм нельзя автоматически переносить на них.
Рабочий промежуток задаётся материалом и монтажной схемой. Например, правило для наружной термодоски в профильной методичке «ЛесоБиржи» — ориентир 6% фактической ширины и не менее 3 мм между торцами. Его нельзя смешивать с размером стопора другой системы. Если крепитель не обеспечивает нужную геометрию, подбирают совместимое решение до монтажа.
Перед окраской калиброванная и строганая поверхность проходит подготовку по карте ЛКМ. Брашировка не гарантирует адгезию сама по себе. Для обычной лиственницы в базе описана система Renner YM M101 с YS A300, для сосны — с YS M300; для торцов — YL C203. Составы не выбирают только по цвету банки или слову «масло».
Если нужен укрывной фасад, среди вариантов базы есть SAICOS Haus & Garten-Farbe; для лессирующего результата — SAICOS Holzlasur. Технологию и расход привязывают к конкретной поверхности. Подробности выбора приведены в статье о маслах, лазурях и красках для дома.
Что указать при заказе планкена
Заказ должен описывать материал так, чтобы его можно было однозначно проверить. Укажите породу, тип профиля, чистовую толщину и ширину, распределение длин, сорт и документ сортировки, количество в штуках и единицу цены. Для термодревесины добавьте технологию изготовления и паспорт партии. Для окрашенного изделия — систему, цвет, подготовку и обрабатываемые поверхности.
К ведомости приложите раскладку с опорами, стыками и доборами. Отдельно согласуйте крепёж и обработку свежих резов на объекте. Поставщик и монтажник должны считать один и тот же готовый фасад. Это исключает ситуацию, когда количество квадратных метров совпало, но на последнюю стену не хватило нужных длин или узких деталей.
Начинать подбор можно с распространённого размера, однако окончательное решение принимают по проекту и партии. Статья об облицовке фасада поможет связать ведомость доски с последовательностью работ. Размерный ряд полезен тогда, когда из него получается проверяемый комплект, а не просто длинный список возможных чисел.
Вопрос–ответ
Что означают длина, ширина и толщина планкена?
Запись «20 × 140 × 3000 мм» обычно обозначает толщину, ширину и длину, но порядок нужно проверить в карточке товара. Ошибка в единицах сразу меняет расчёт: три метра — это 3000 мм, а не 300 мм. В заказе полезно указывать названия параметров рядом с числами, особенно если счёт объединяет доску, рейку и элементы подсистемы.
Какие признаки определяют вид планкена?
Прямой планкен имеет сечение, близкое к прямоугольному, с обработанными кромками. Между досками остаётся видимый шов. У скошенного профиля боковые грани наклонены, поэтому кромка частично прикрывает промежуток.
Как ширина и толщина влияют на раскладку?
Узкая доска создаёт больше линий, широкая — более крупный ритм. На небольшом простенке ширина влияет и на крайние подрезки. До заказа полезно разложить несколько вариантов в масштабе с учётом швов и проёмов.
Как подобрать длины и запас на раскрой?
Длинная доска уменьшает число стыков только там, где её действительно можно использовать целиком. Стена с окнами, дверью и короткими простенками требует раскроя. В такой ситуации набор согласованных длин может быть рациональнее единой максимальной длины.
Как не перепутать площадь и объём при расчёте?
Рассмотрим условную доску с прямоугольным расчётным сечением 20 × 140 мм и длиной 3000 мм. Её площадь по пласти равна 0,14 × 3 = 0,42 м². Геометрический объём прямоугольной заготовки — 0,02 × 0,14 × 3 = 0,0084 м³.
Чем отличаются сорта планкена?
Обозначения сортов помогают ориентироваться в внешнем виде, но не заменяют технические условия. Сравнивая предложения, запросите перечень допустимых сучков, трещин, смоляных карманов, заболони, непрострога и механических повреждений. У разных пород и поставщиков одинаковая буква не обязана означать одинаковое число и размер признаков.
Как проверить размеры и геометрию партии?
Сверьте маркировку, породу, профиль, номинал и длины с документами. Затем откройте часть упаковок по согласованному порядку приёмки. Размеры проверяют измерительным инструментом, а плоскость и скручивание — на ровной опоре.
