Соединение деревянного планкена по ширине и длине между собой

25.12.2023
10 мин.

Планкен с прямым или скошенным профилем обеспечивает привлекательный внешний вид любым постройкам. Но, как и остальные виды пиломатериалов, при изготовлении он распиливается под стандартные размеры. Это не слишком удобно при строительстве, поэтому мастерам приходится соединять доски между собой в длину, ширину, высоту. Существует множество типов соединений древесины.

В этой статье специалисты компании All-About-Planken собрали информацию, необходимую для качественного выполнения отделки из планкена. Поделимся с вами советами и рекомендациями по разным видам соединений планкерных панелей, основываясь на собственном многолетнем опыте работы.

Выбор вида соединения для планкена

Чтобы правильно соединить лесоматериал, нужно ориентироваться на его размеры и возможность выполнить технологические операции. Для некоторых соединений достаточно простых инструментов, которые есть у каждого домашнего мастера, выполнение других – требует наличия специального оборудования. Важно также определить и предупредить тип возможных деформаций древесины: сжатие, растяжение, смятие, скалывание.

Виды соединений, которые требуются для создания цельных конструкций из древесины, определяются требованиями к взаимному размещению соединяемых элементов. Для фиксации используются рейка, болт, шпонка, гвозди и другой крепеж. При возникновении потребности в увеличении длины, доски крепятся в торец наращиванием или сращиванием. Если нужна большая ширина, то рейки из древесины стыкуются кромками. Также существует необходимость в обустройстве углов, тогда используются соединения угловыми концевыми частями или срединные. Два элемента крепятся встык, чтобы один из них прилегал краем к середине второго или пролегал по его ширине.

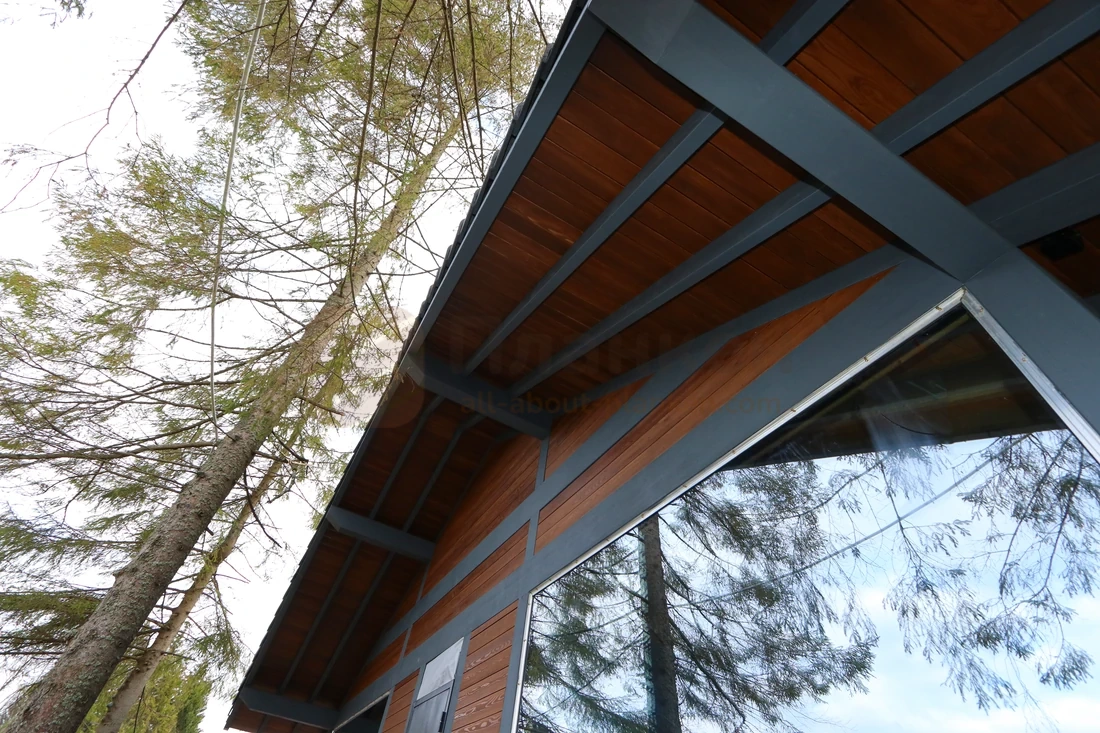

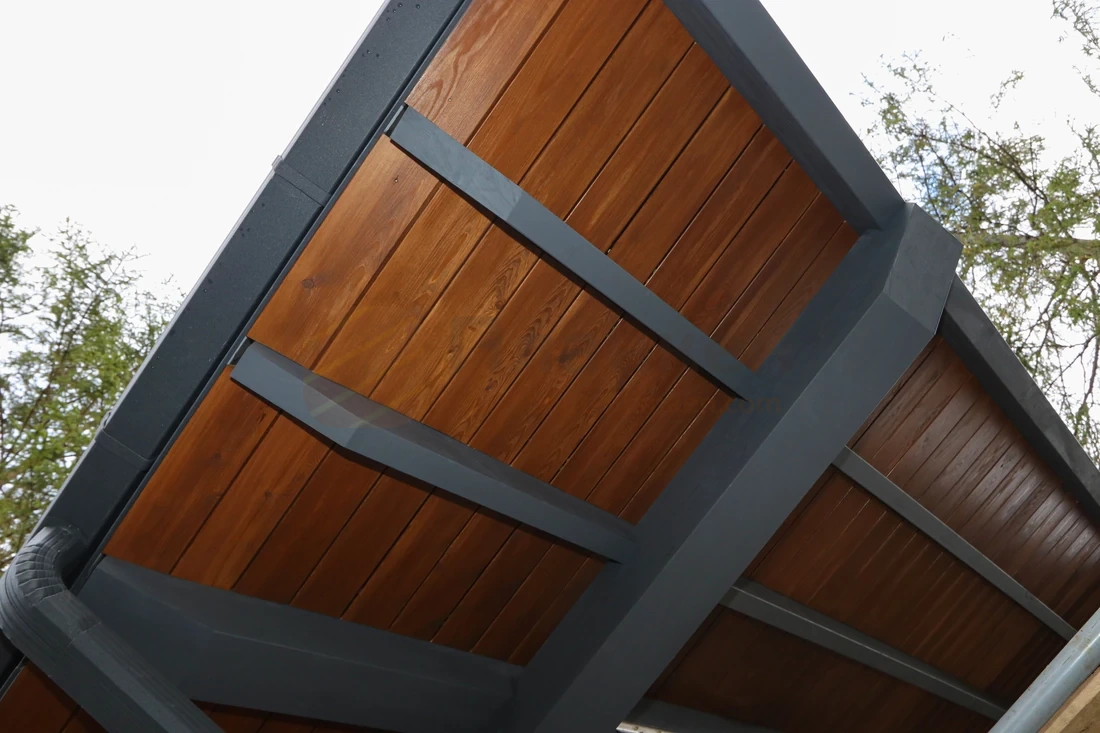

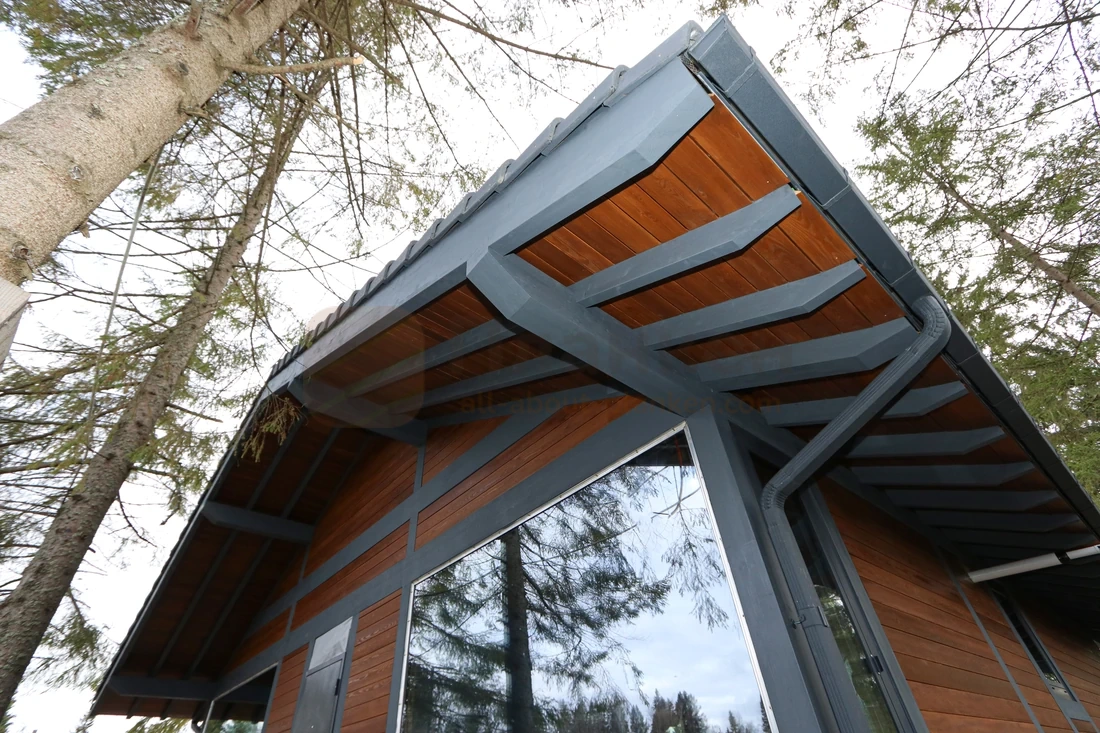

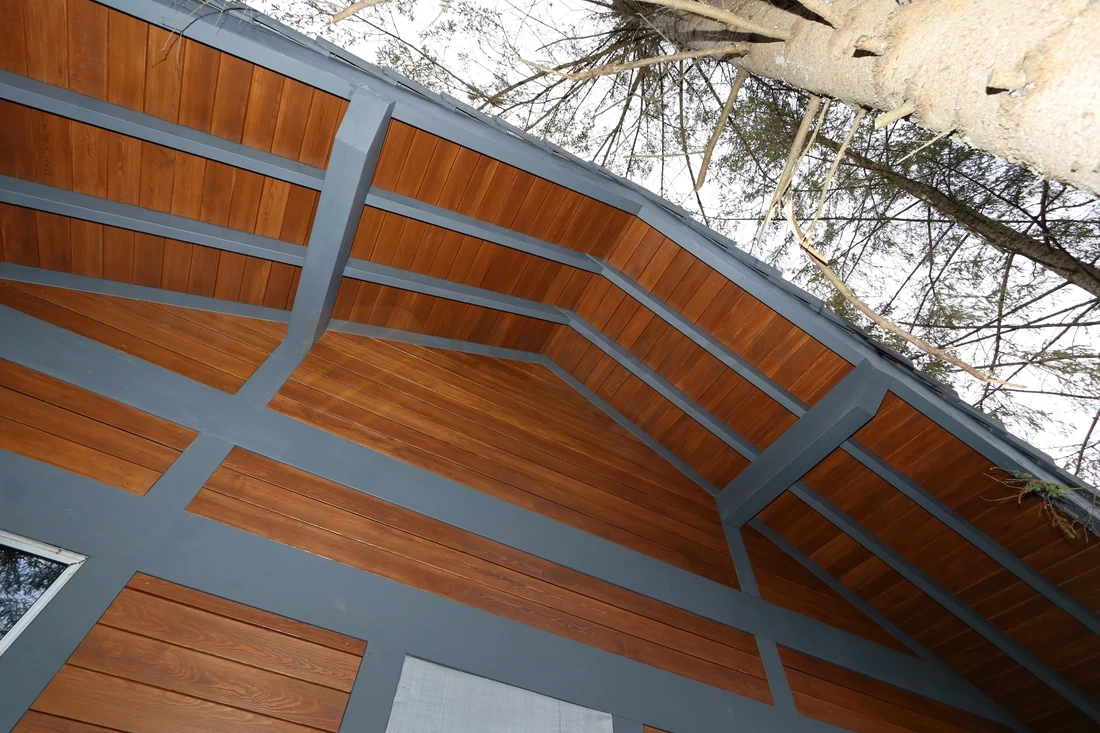

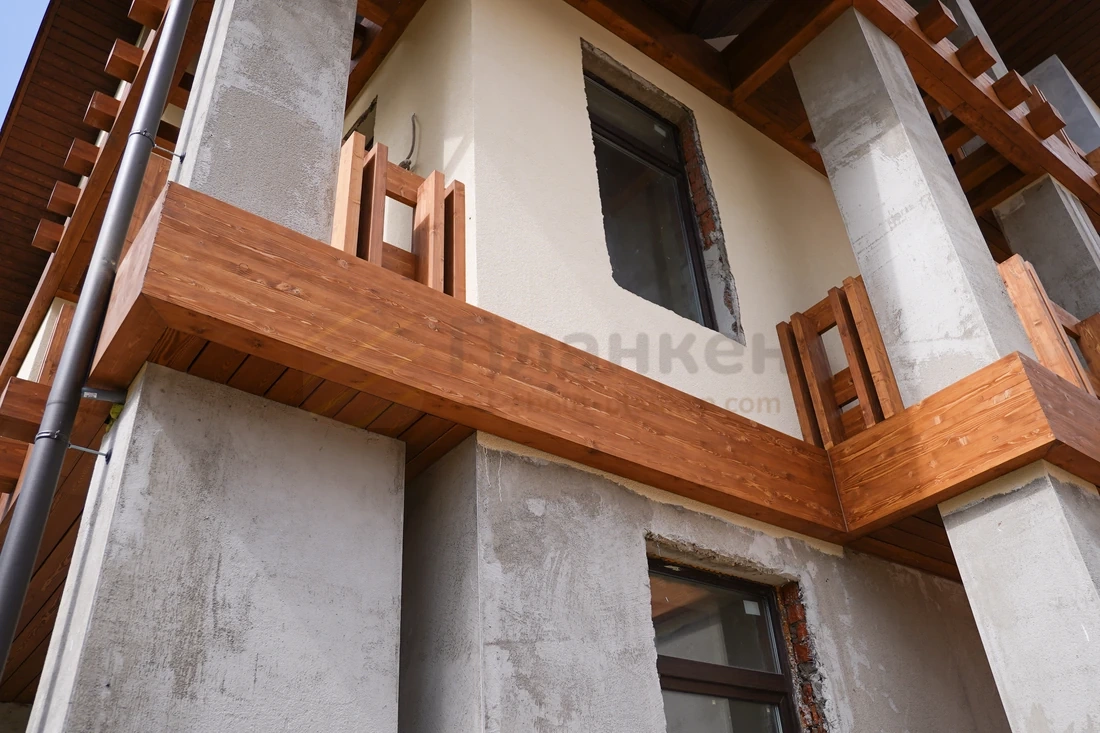

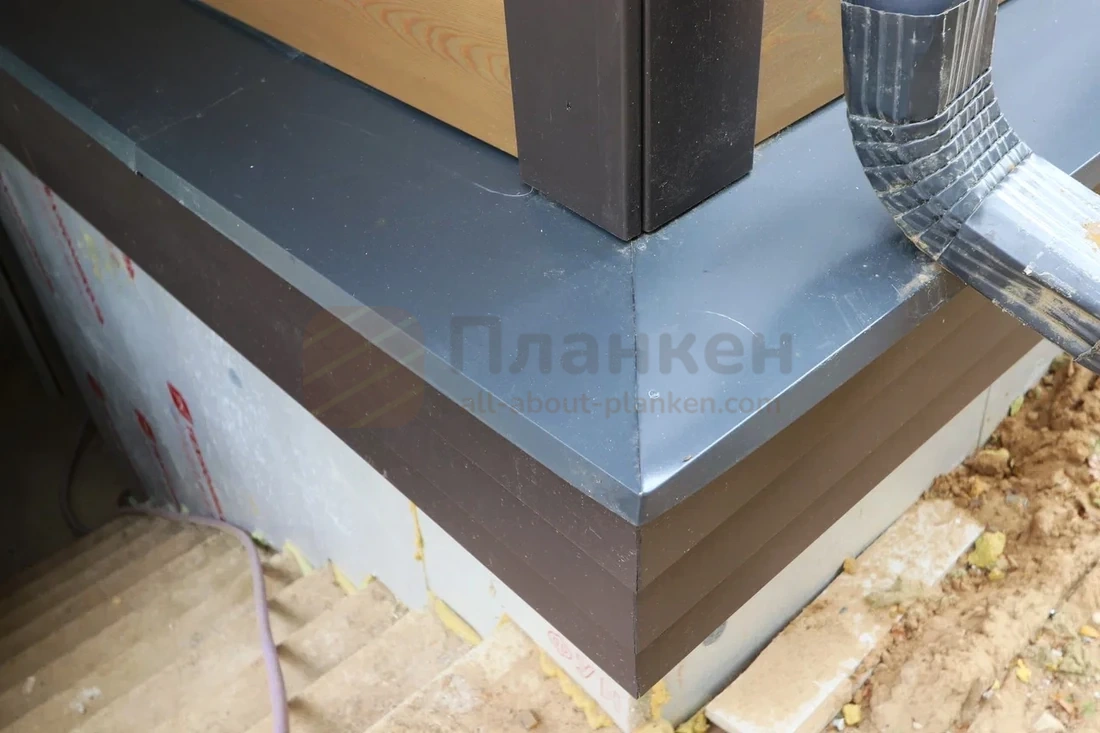

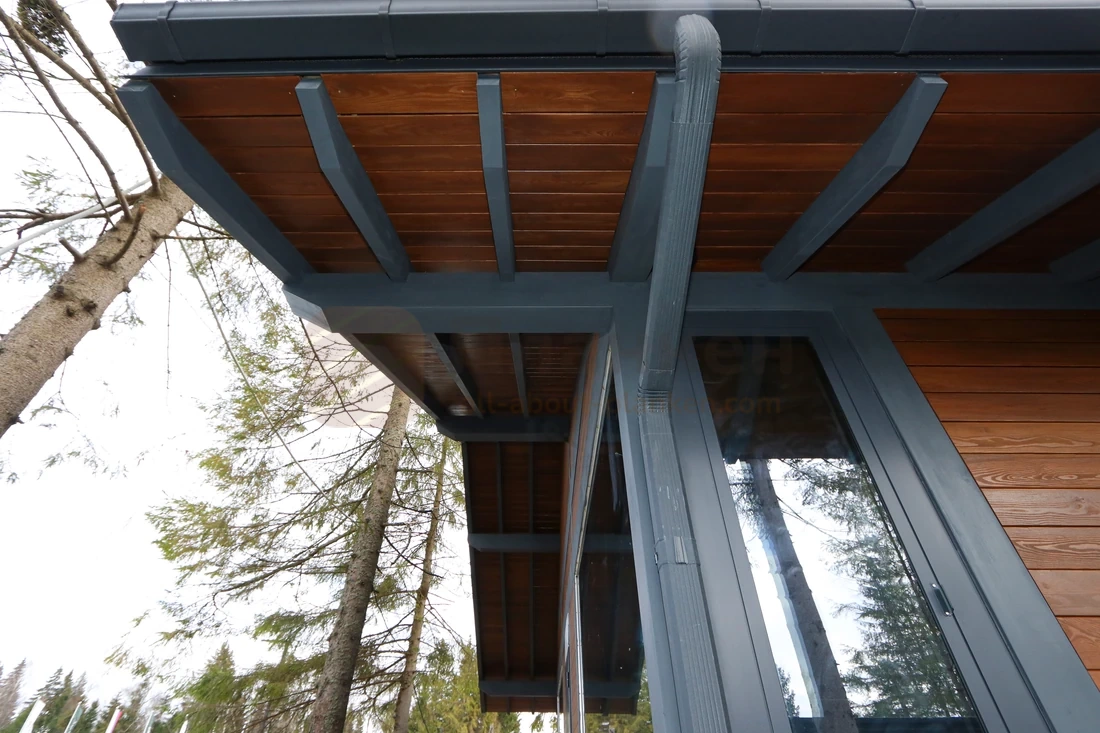

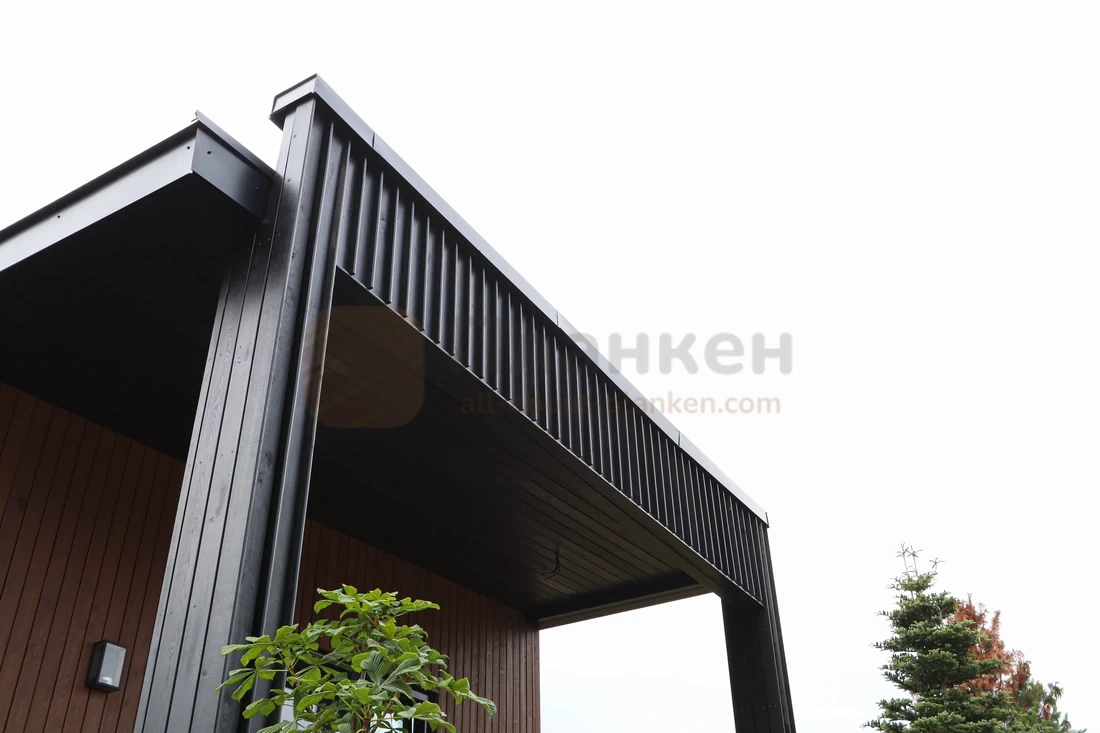

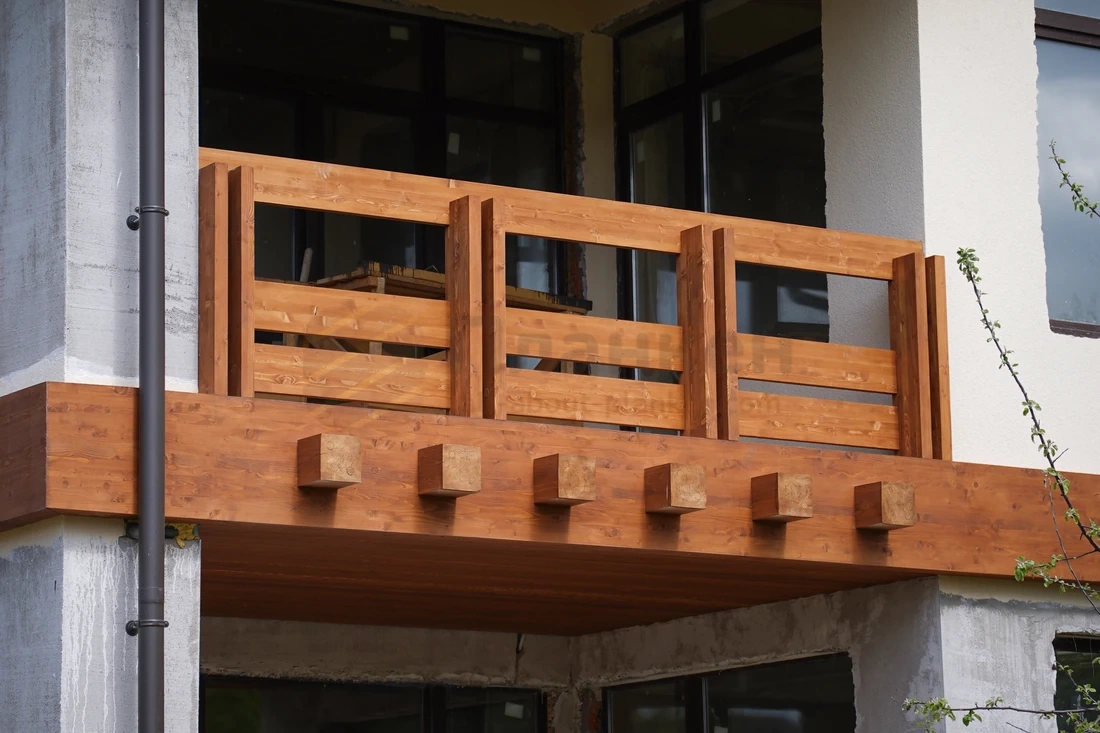

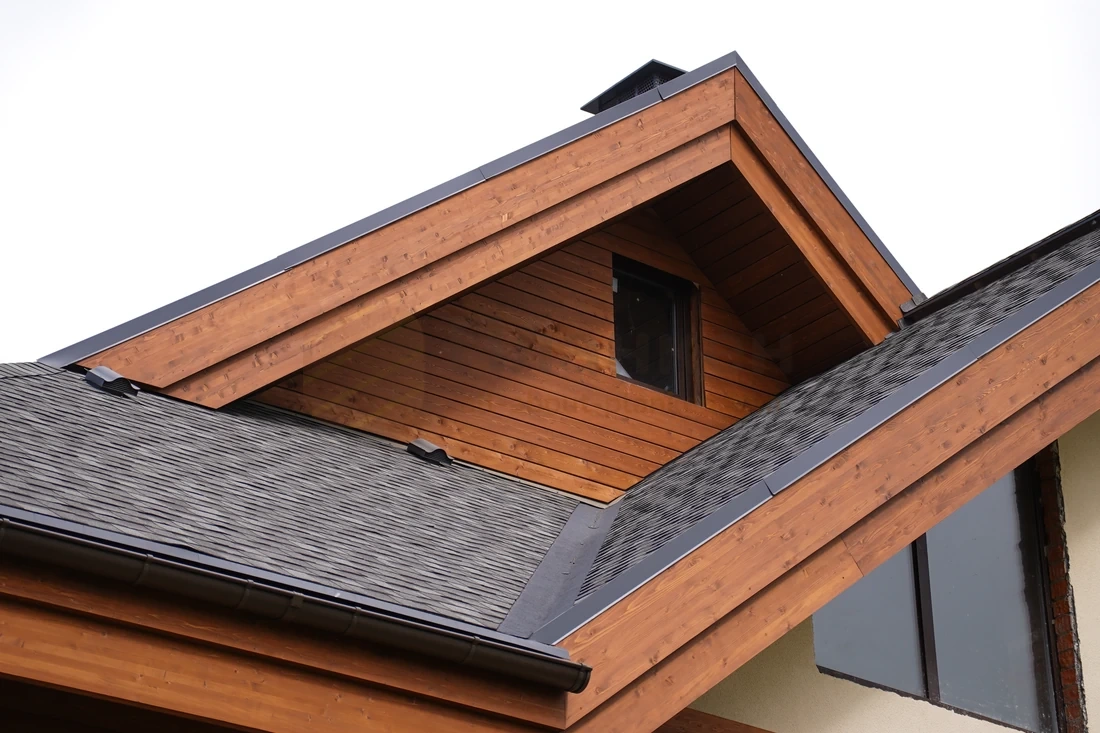

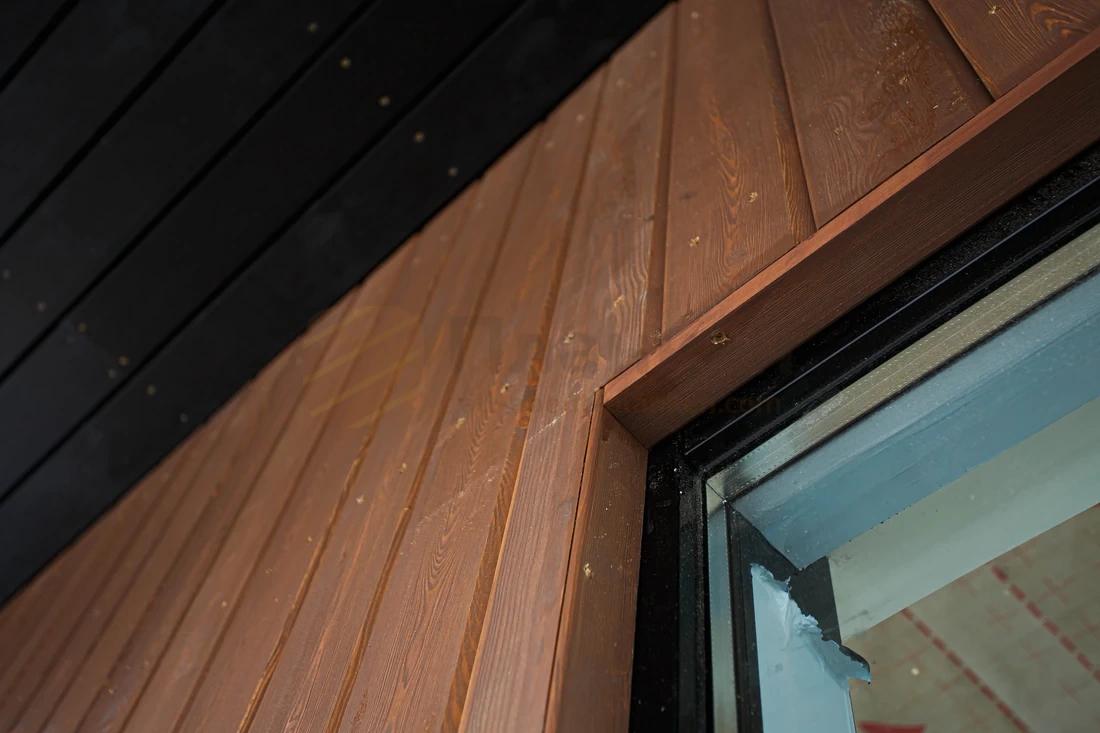

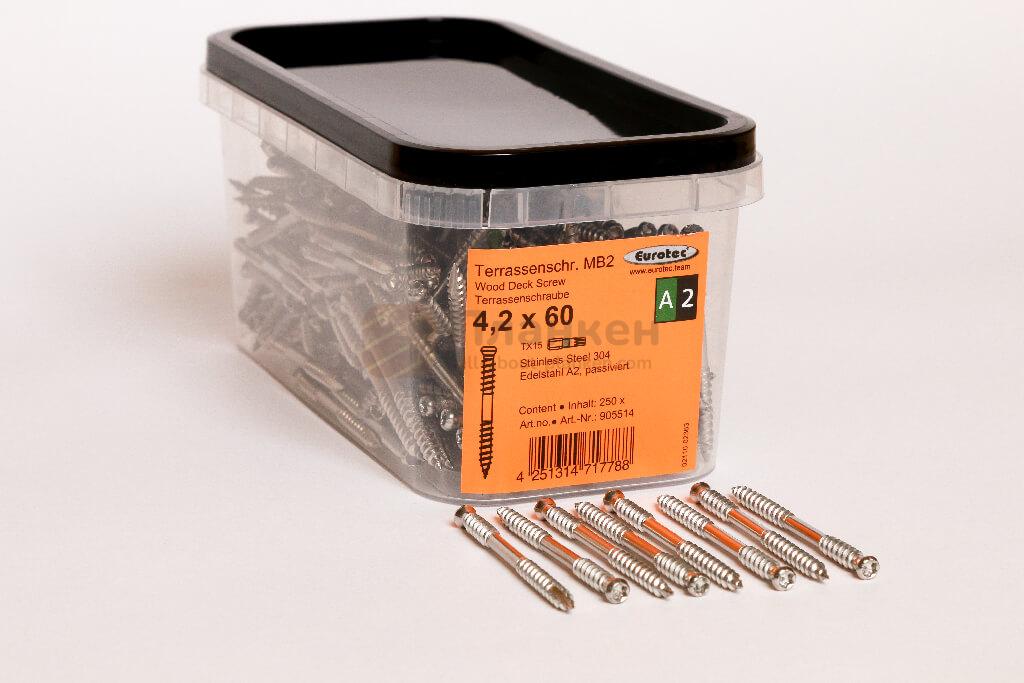

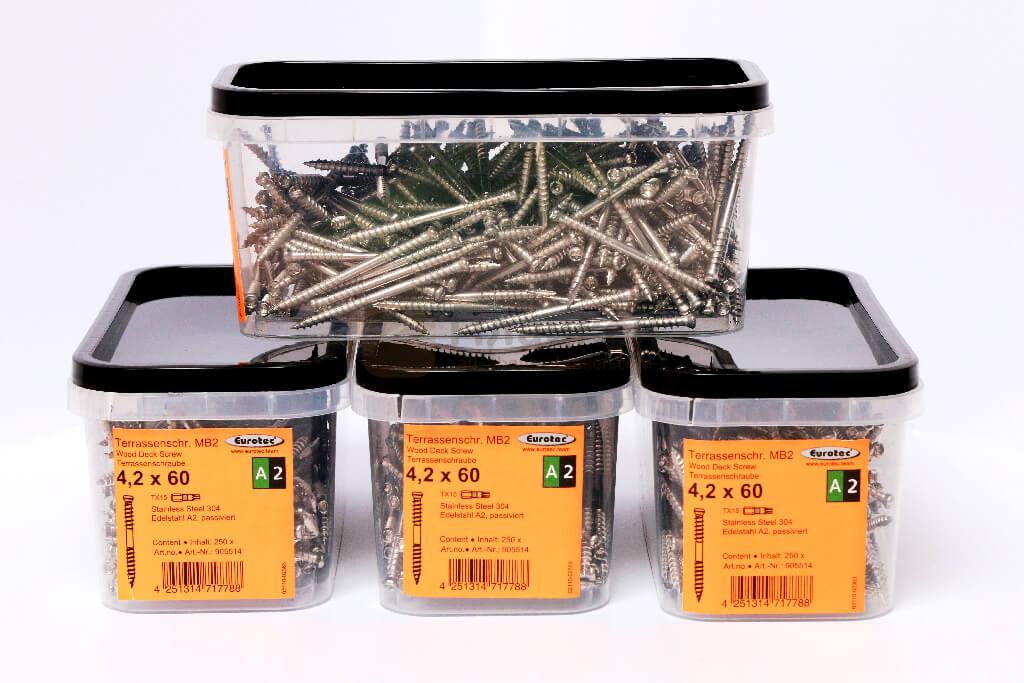

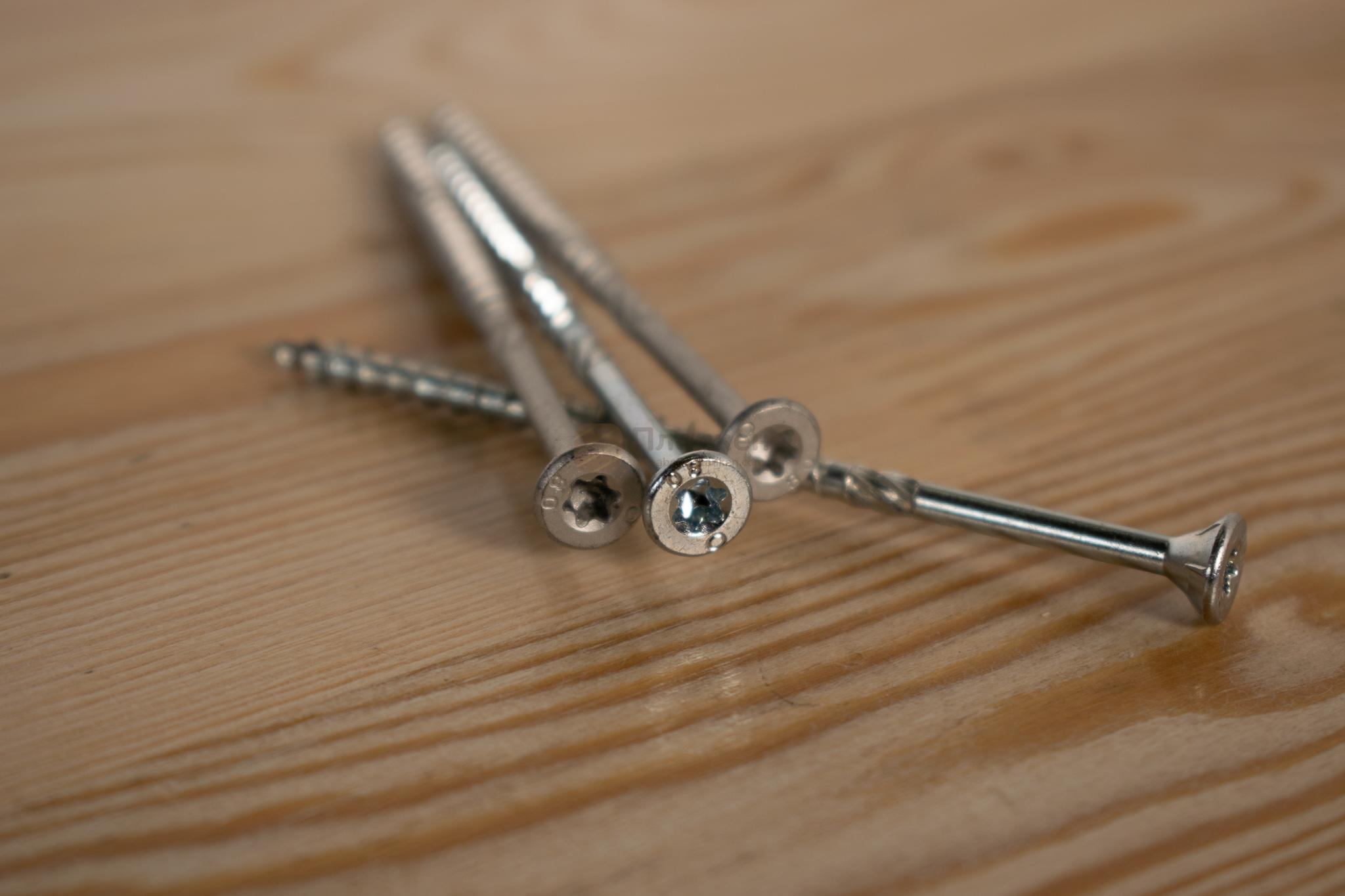

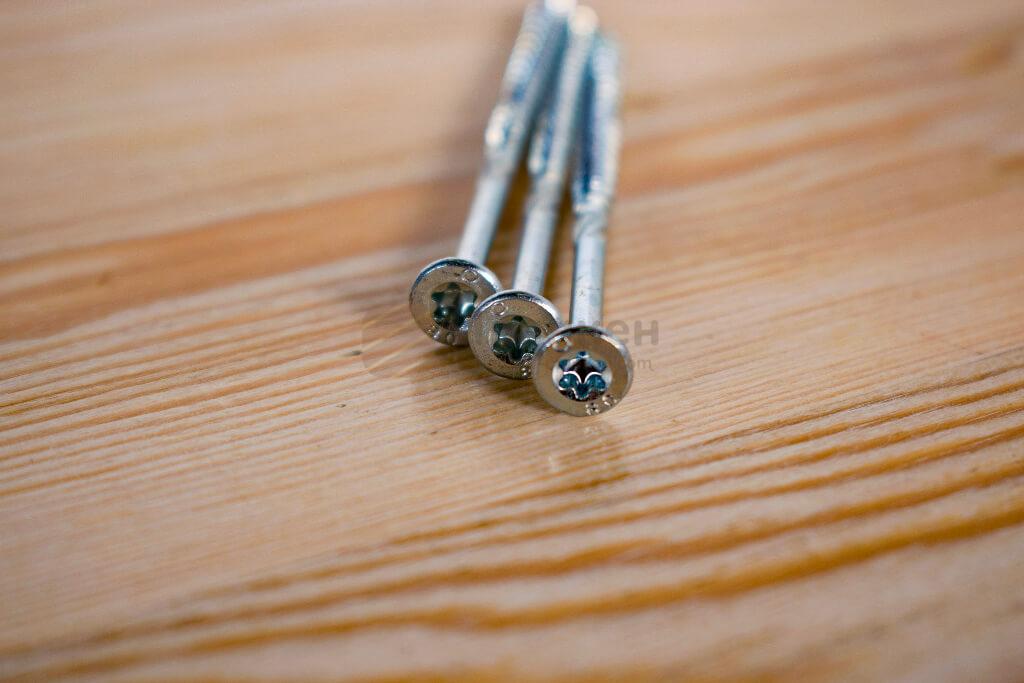

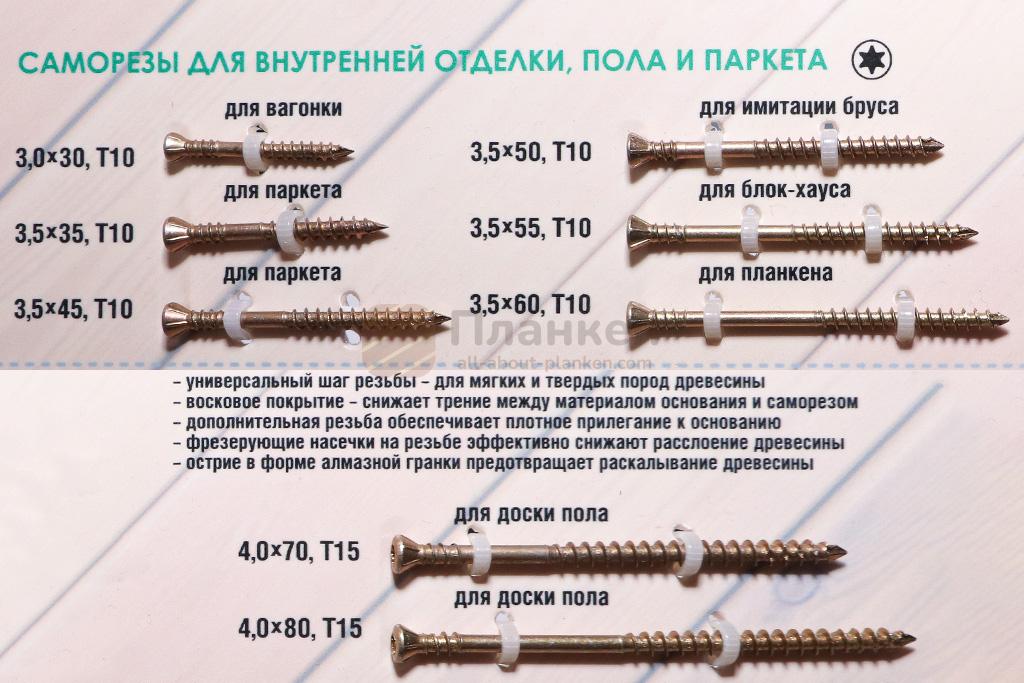

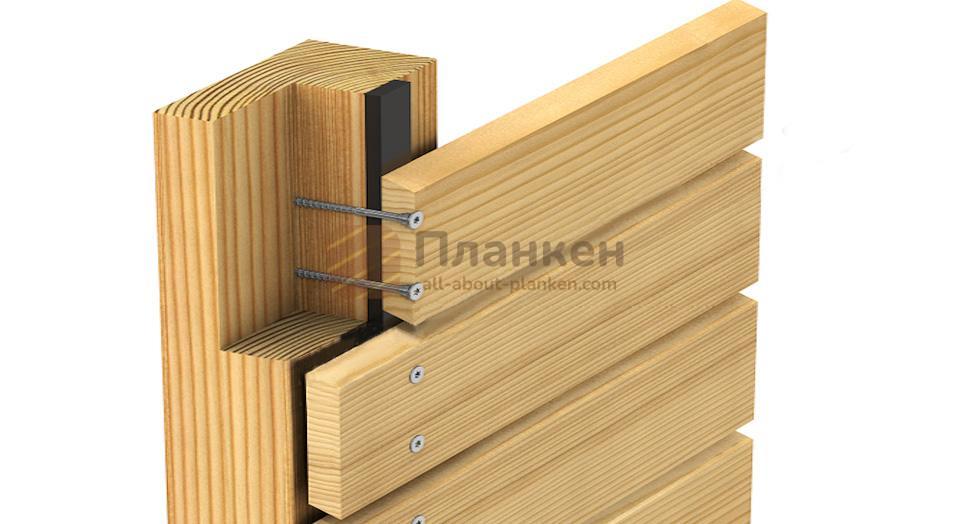

саморезы для планкена Eurotec Decker

Фото 1. Саморезы для планкена Eurotec Decker



Разновидности

Узлы конструкций, изготовленных из древесины, должны быть устойчивыми к сжатию, изгибу, разрыву, скалыванию. При разном размещении соединяемых деталей, они подвергаются разнообразным нагрузкам, поэтому необходимо выбирать соединение, обеспечивающее повышенную стойкость к ним.

В зависимости от взаимного расположения пиломатериалов, выбирают соединения:

  • наращиванием – доски удлиняются вертикально;
  • сращиванием – планкен становится длиннее по горизонтали;
  • сплачиванием – каждая последующая рейка размещается параллельно предыдущей;
  • вязкой – материалы из древесины располагаются под углом.

Шиповое соединение (шип-паз)

По нашим многолетним наблюдениям, данный способ – наиболее простой в исполнении и надежный.

Конструкция, элементы которой соединены шипами в пазы,

отлично противостоит любым нагрузкам, в том числе, скалыванию. Если необходима повышенная сопротивляемость к разрыву, соединение выполняют с трапецеидальными деталями («ласточкин хвост»). Важно, чтобы гребень имел толщину около 1/3, а ширину – 70-80% аналогичных параметров доски. Размеры паза должны обеспечивать легкое, без нажима, соединение.

Соединение досок методом шип-паз

Фото 2. Соединение досок методом шип-паз



Инструменты и приспособления

Для выполнения соединений древесины типа гребень-паз лучше всего пользоваться специальным устройством – ламельным фрезером. Если его нет, работы можно выполнить с помощью обычных ручных инструментов. Чтобы разметить заготовки, понадобятся линейка, угольник, карандаш. Сначала ручной обушковой пилой с мелкими зубьями вырезаются пазы, так как шипы будет проще подгонять под них. Электрической или ручной дрелью удаляются лишние частички древесины. Для выравнивания дна и стенок используются стамески разной ширины. Чтобы сделать шипы для соединений, доску нужно зажать в тисках и вырезать требуемую древесину. Для подгонки под размеры паза применяются стамески и наждачная бумага.

ламельный фрезер для досок

Фото 3. Ламельный фрезер



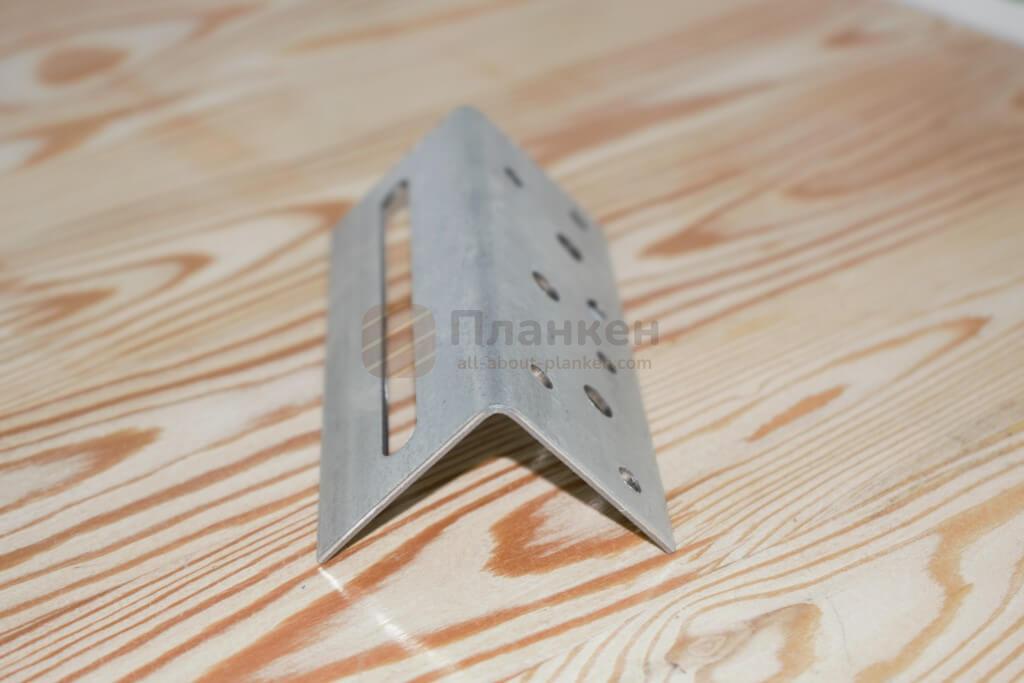

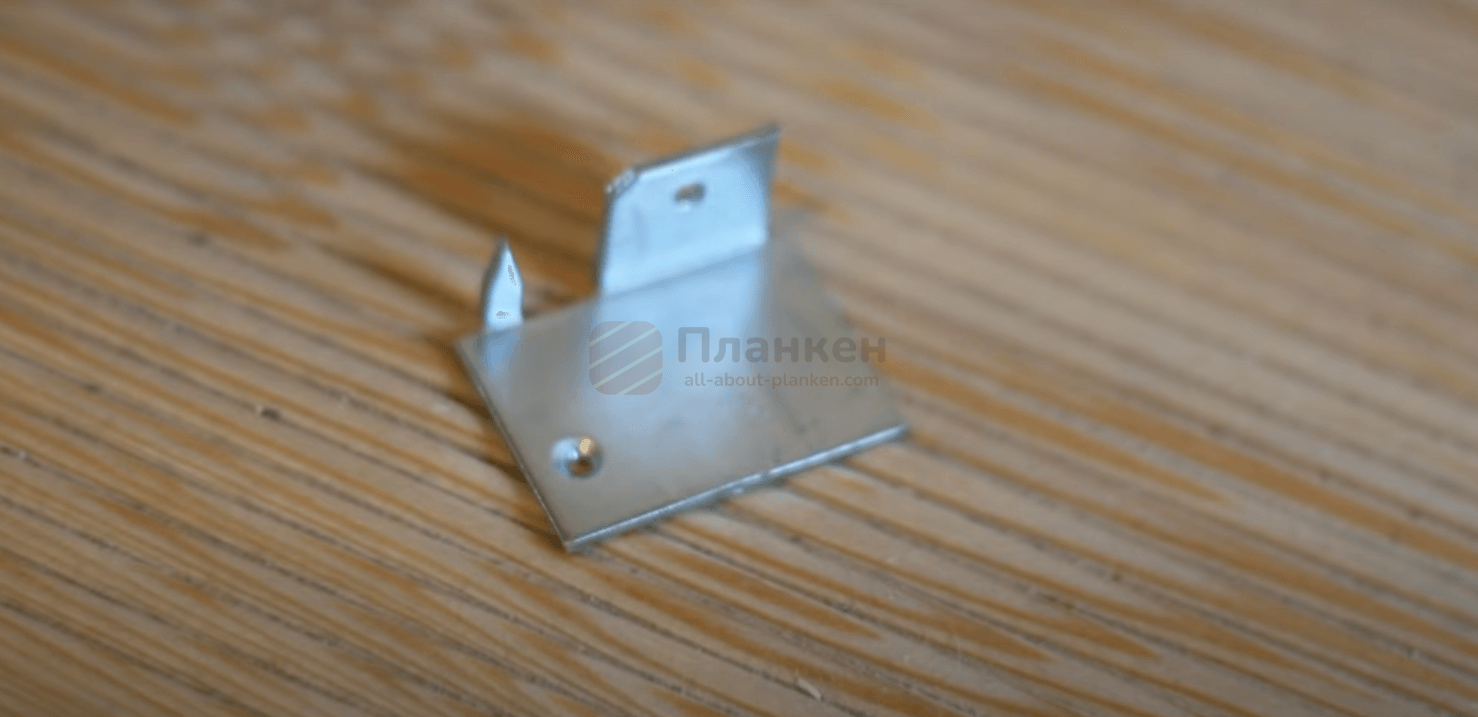

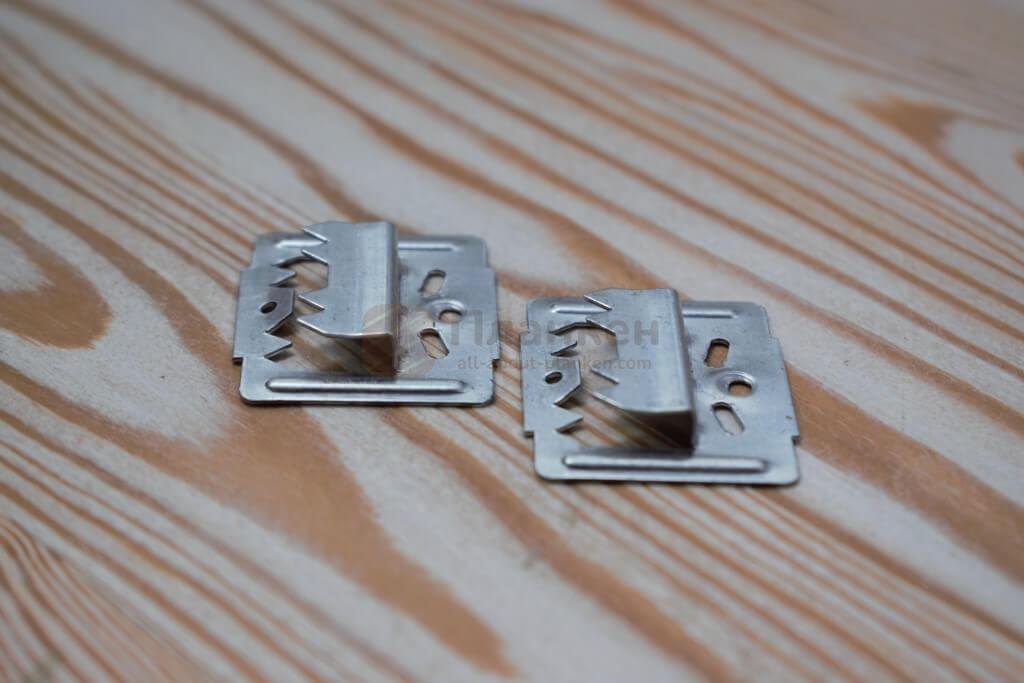

Купить крепеж для планкена

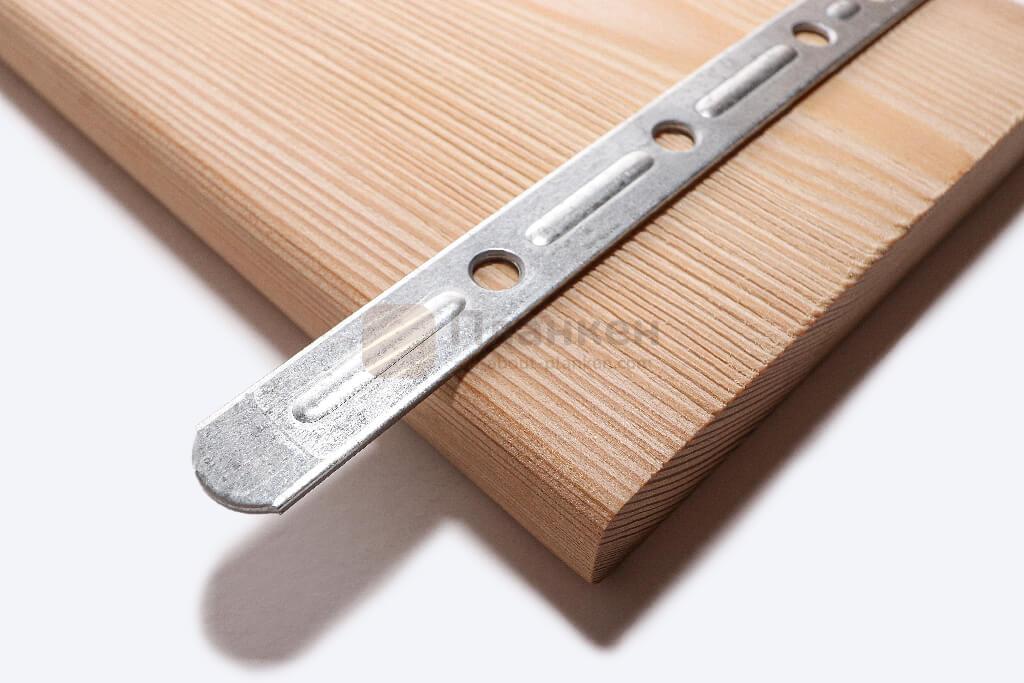

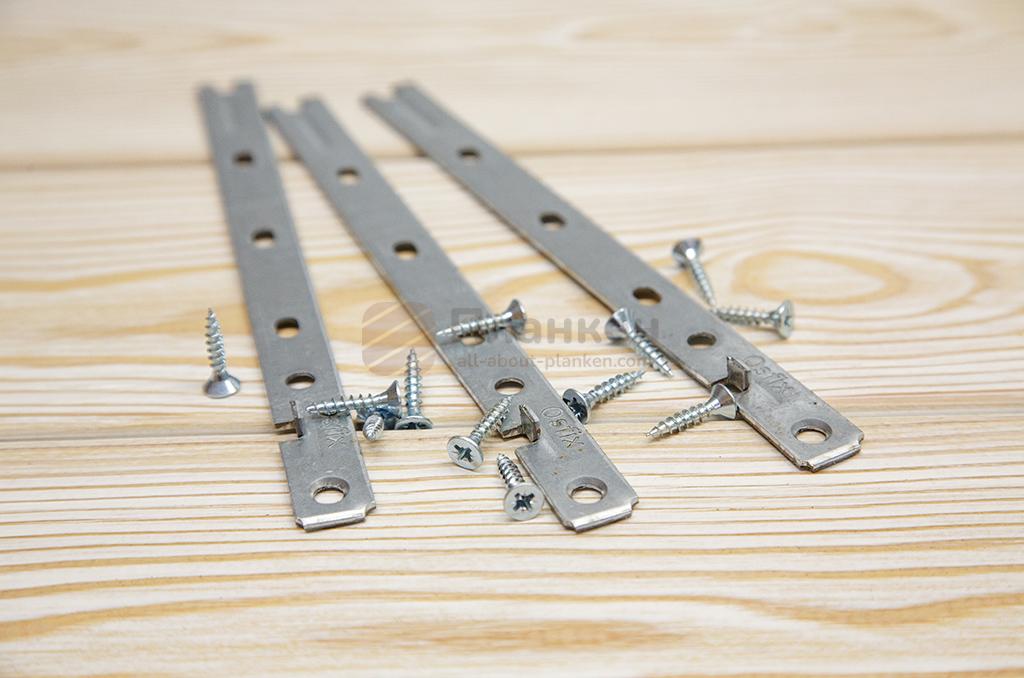

Крепёж для планкена без стопора 190 мм, оцинкованный

Материал: оцинк. сталь

Цвет: металлический

Кол-во в уп.: 1 шт.

Длина: 190 мм

Ширина: 15 мм

Толщина: 1.8 мм

цена:
12
за шт.
12 ₽

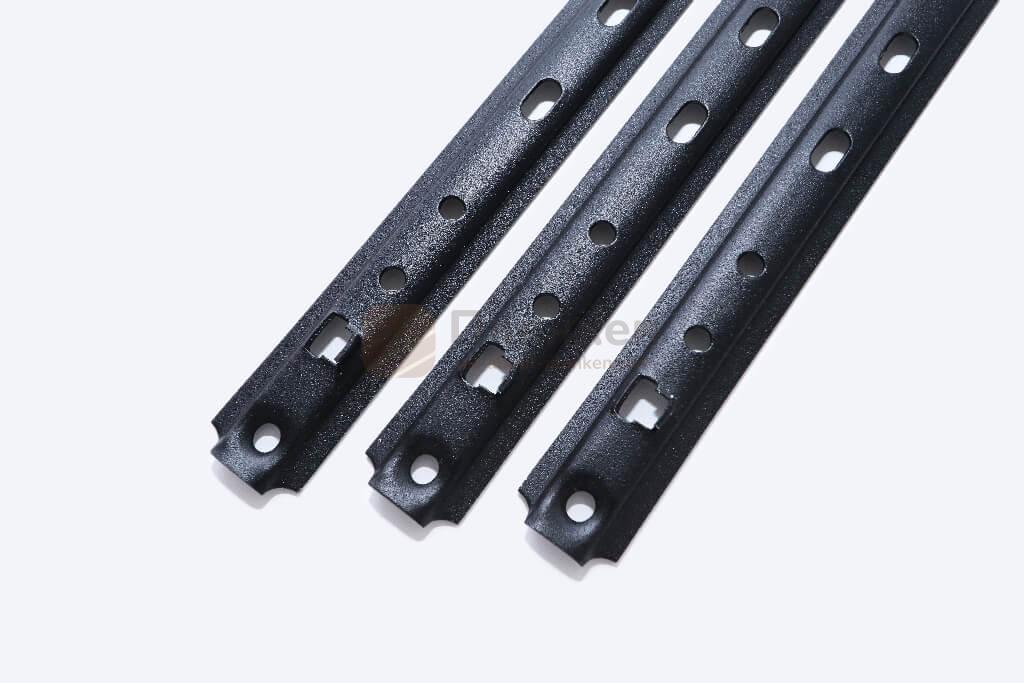

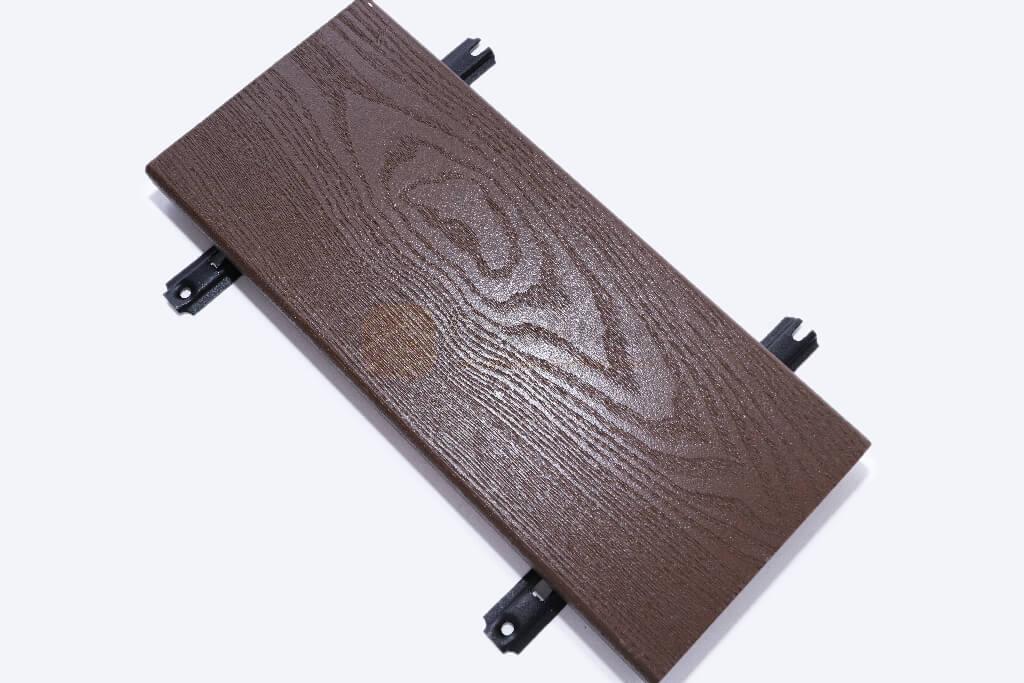

Крепёж для планкена усиленный 145 мм, чёрный

Материал: оцинкованная сталь

Цвет: чёрный

Кол-во в уп.: 1 шт.

Длина: 145 мм

Ширина: 15 мм

Толщина : 1.8 мм

цена:
25
за шт.
25 ₽
Крепёж для планкена усиленный 190мм (оцинкованный)

Материал: оцинкованная сталь

Цвет: металлический

Кол-во в уп.: 1

Длина: 190 мм

Ширина: 15 мм

Толщина: 6 мм

цена:
23
за шт.
23 ₽
Крепёж для планкена усиленный 145 мм (оцинкованный)

Материал: оцинкованная сталь

Цвет: металлический

Кол-во в уп.: 1 шт.

Длина: 145 мм

Ширина: 15 мм

Толщина: 2.5 мм

цена:
19
за шт.
19 ₽
Крепеж для планкена со стопором 190х15х1.8

Материал: нерж. сталь

Цвет: металлический

Кол-во в уп.: 1

Длина: 190 мм

Ширина: 15 мм

Толщина: 1.8 мм

цена:
12
за шт.
12 ₽
Крепеж для планкена 190х15х1.8 со стопором, черный

Материал: нерж. сталь

Цвет: черный

Кол-во в уп.: 1 шт.

Длина: 190 мм

Ширина: 15 мм

Толщина: 1.8 мм

цена:
16
за шт.
16 ₽



Соединение вполдерева

Для наращивания деревянной детали (бруса, бревна, доски) по ширине используются стыки торцевого типа. Они обеспечивают расположение обоих элементов в одной плоскости. В каждом выбирается часть древесины в половину толщины. Варианты реализации зависят от вида и силы нагрузок, действующих на конструкцию. Чтобы избежать скалывания, растяжения, скручивания, изгиба, выполняются ровные или косые срезы, фигурные вырезы – замки. Конструкцию можно укреплять болтами, гвоздями, шпонками.

соединение деревянных досок вполдерева

Фото 4. Cоединение деревянных досок вполдерева



Читайте также: Отделка фасада дома планкеном, имитацией бруса или блок-хаусом: рекомендации и советы экспертов



Сращивание по длине

Для данного соединения также существует название «торцевое наращивание». С его помощью увеличивается длина компонента конструкции.

По собственному опыту можем утверждать, что доски, соединенные таким способом, бывают крепче цельного массива древесины.

Отличительная черта сращивания – использование брусьев с пазами и прямыми или косыми накладками. Повысить прочность, предотвратить скалывание, искривление древесины можно выполнением шипов или нескольких видов стыков. Возможно страховочное крепление в виде гвоздей или болтов.

торцевое наращивание деревянных досок

Фото 5. Торцевые соединения, сопротивляющееся изгибу: а — с прямой накладкой вполдерева с косым стыком; б — с прямой накладкой вполдерева со ступенчатым стыком; в — в косой накладной замок с клиньями и со стыком в шип



Как сделать поперечное соединение

Соединить пиленые материалы из древесины данным способом сможет даже плотник без опыта. Сначала необходимо выполнить разметку, наложив одну деталь на другую и прочертив под линейку линию среза, а с помощью рейсмуса – по толщине. Первый элемент, зажатый тисками, осторожно распиливается до метки на профиле. Рейка поворачивается и выполняется следующий пропил. Так же обрабатывается вторая доска. Аккуратно, острой стамеской и молотком-киянкой, удаляются части древесины в зазорах. Абразивным бруском или наждачной бумагой шлифуются плоскости для стыка. Выполняется соединение заготовок.

поперечное соединение досок

Фото 6. Поперечное соединение досок

Какую крепежную фурнитуру выбрать для доски планкен

Соединения бывают разъемными и неразъемными. Первый тип предназначается для конструкций из древесины, которые подлежат неоднократной разборке и сборке. Это – резьбовые соединения, выполняемые с помощью болтов, гаек, шайб, винтов. К неразъемным относят шиповые, в которых используются гребень, гнездо, шип, шпонка. Также детали быстро соединяются с применением гвоздей и крепежных скоб. Такой крепеж предотвращает деформацию, скалывание и выдергивание элементов из древесины. Болты, гвозди, скобы – стандартные метизы, представленные в разных размерных параметрах, материалах изготовления. Все они могут использоваться для соединения планкена между собой и фиксации на брусе обрешетки.



Читайте подробнее: Варианты крепежа планкена на фасаде дома. Плюсы и минусы каждого из вариантов



Фугование краев

Перед выполнением сращивания края досок должны быть идеально правильные, поэтому их фугуют. При наличии неровностей каждая рейка со временем будет подвержена таким дефектам, как изгибание, скалывание. С помощью фуганка, циркулярного стола обрабатывают края с искривлениями любой степени. Обработка проводится в направлении волокон древесины. Удобно зажимать доски парами и фуговать одновременно. Так поверхность приобретет точные параметры с возможными неровностями, которые будут идентичными.

Шип в гнездо

Данная разновидность относится к сложным, но высоконадежным и долговечным соединениям. Ее уместно использовать для Т-образных стыков. Гребень выносится в торец вертикального элемента, а гнездо (сквозное или определенной глубины) выполняется в плоскости горизонтального. Сращивание возможно двумя способами:

  • Первый – традиционный вариант стыковки.
  • Второй – с помощью ступенчатого шипа. В плоскости паза выполняется расширение, в которое входит шиповая ступенька – полупотемок. Он препятствует выпадению шипа из паза.

Фото 7. Соединение типа шип в гнездо

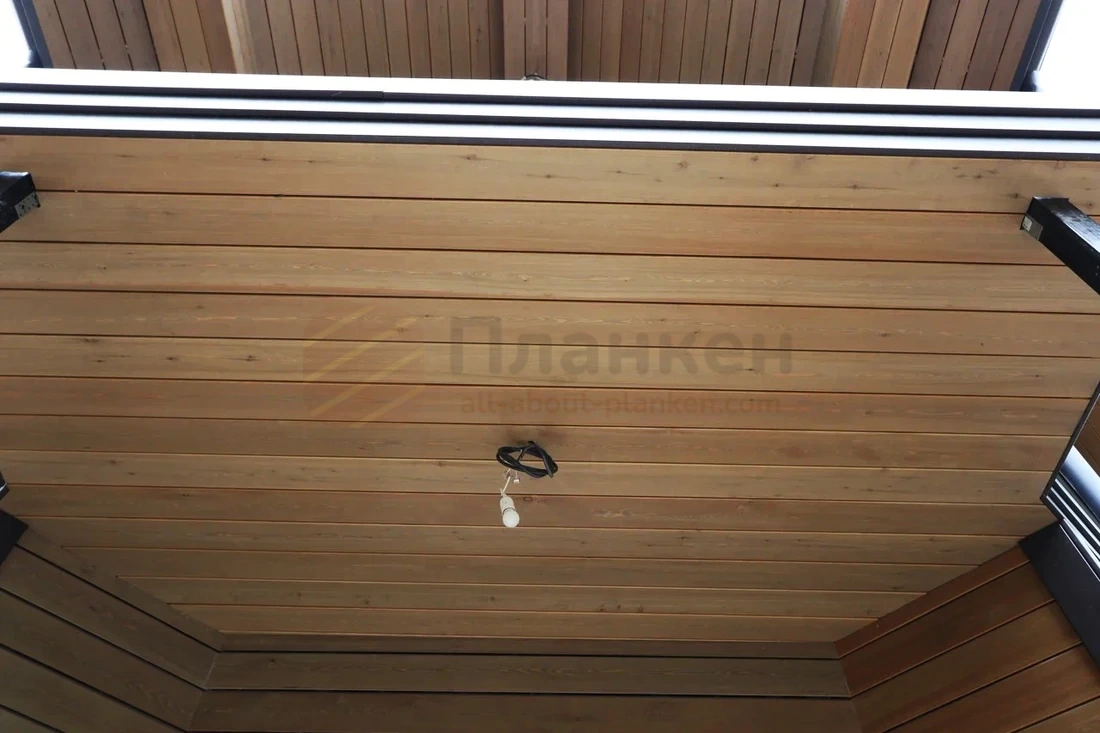

Сплачивание деревянных досок

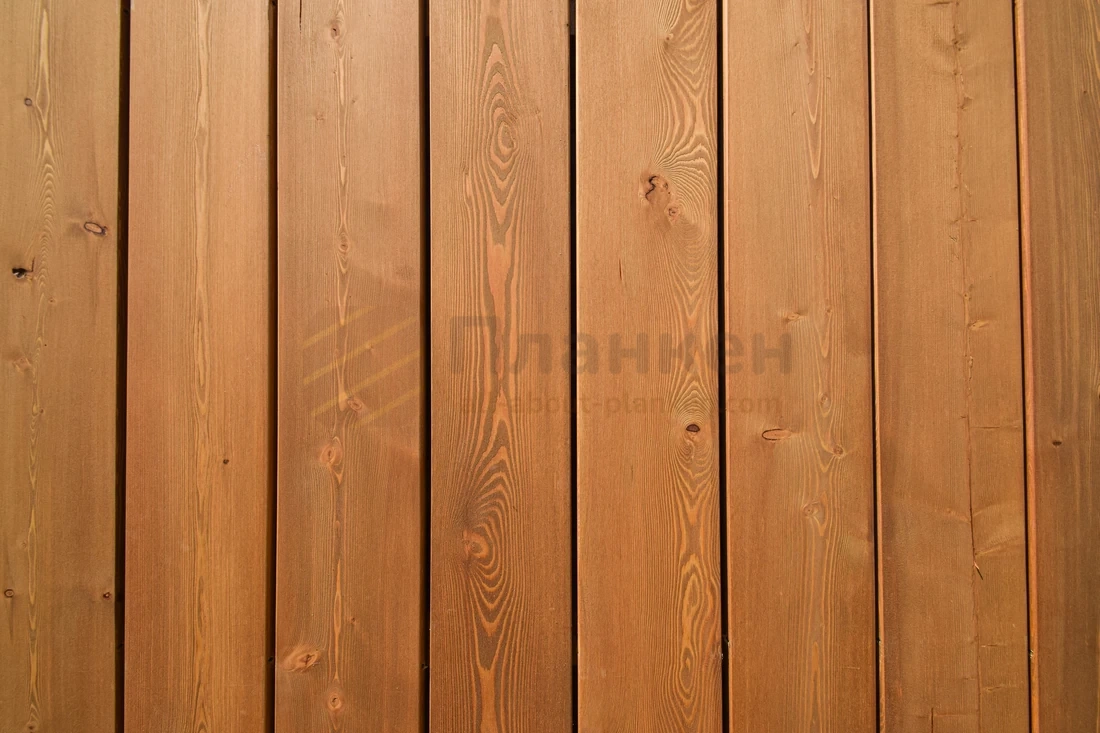

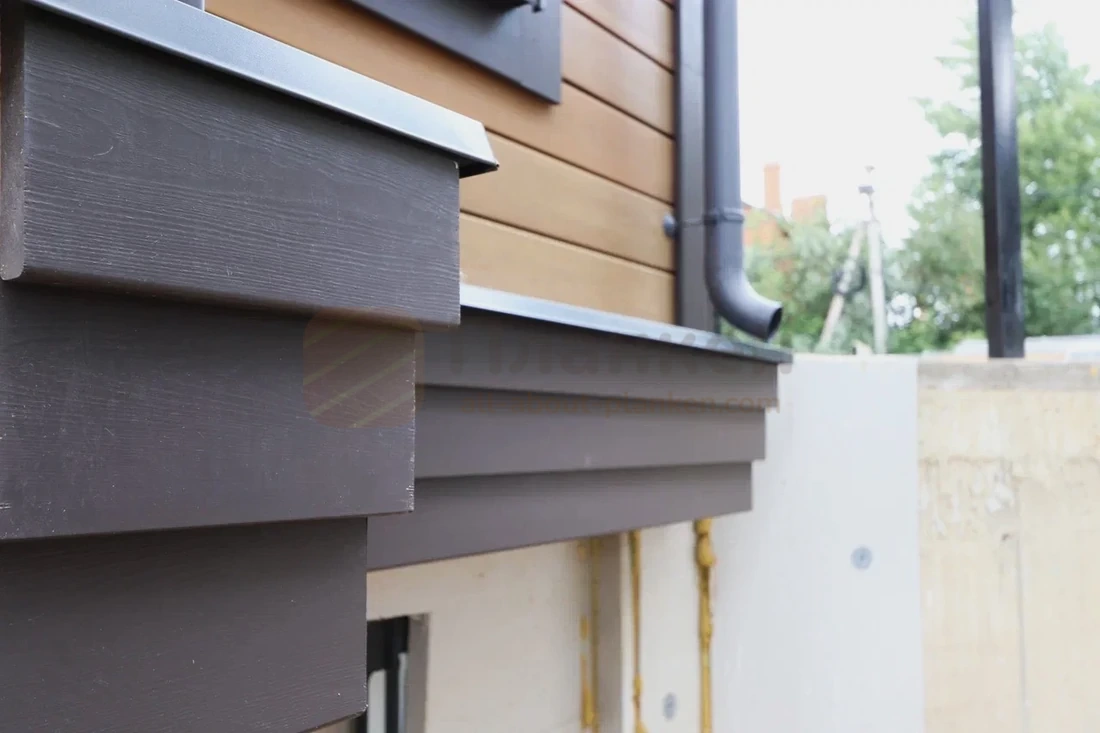

Увеличить планкен с прямым профилем по ширине можно, сплачивая панели по длинным краям. Они фугуются, стыкуются, закрепляются. Существуют различные варианты соединений: впритык, с прифуговыванием по угольнику; в шпунт – выполняется гребень с шириной и высотой в 1/3 толщины бруса или доски. Сплачивание в ножовку предотвращает скалывание древесины. Края пиломатериалов отесывают под острыми углами. Соединение выполняется гребнем высотой в 1/3-1/2 планкена.

виды сплачивания деревянных деталей

Фото 8. Виды сплачивания



При сплачивании «в четверть» уступ должен быть равным половине толщины панели из древесины. Шпунт + рейки. В каждом брусе или доске выполняются пазы, в которые входит рейка. Ее ширина в два раза больше пазовой глубины. Чтобы скрепить сплачиваемые элементы, уместно применение шпонок со скошенным краем. Их оснащают специальным профилем, чтобы скрыть щели. Сочленение материалов из древесины под углами разной величины для надежности фиксируется болтами в месте стыка.



Это интересно: Установка прямого и косого планкена: монтаж и подбор крепежа



С использованием дополнительных связей

При данной технологии соединения бруса, планкена конструкция получается более надежной, повышается ее жесткость. Механические связи бывают податливыми и растянутыми. Панели из древесины выравниваются. Каждый соединяемый торец дополняют отверстием для размещения шканта, шпильки, болта. Усилить полотно можно вбиваемыми с внутренней стороны скобами. Для повышения сопротивляемости нагрузкам на стыках (разрыв, скалывание), в качестве усиления используются гвозди, болты, шурупы, шпонки, рейка.



Соединение по ширине

Чтобы получить более широкую пластину из древесины, можно скрепить элементы болтами, стержнями, шпонками. Также для соединений используются нагели. Две панели укладываются вместе лицевыми сторонами, с точным выравниванием концов. Зажав пару в тиски, нужно провести перпендикулярно линии, которые обозначают центровые отрезки для соединительного элемента. На каждой доске, посередине кромки, рейсмусом поперечно этим полосам делаются черточки. В точках пересечений – центры отверстий под болты, нагели.



Соединение по длине

Для горизонтального сращивания используются разные виды соединений. Соединяя детали впритык, каждый торец срезают под углом 90°, совмещают их и соединяют скобой. Для косого притыка срезы заостряют, скрепляя концы гвоздями. Также данный способ соединений может выполняться с гребнем, закреплением болтами. Используя технику прямой накладки, вырубка делается длиной в 1,5-2 раза больше толщины бруса. Для соединений косым накладыванием срезанные углами концы скрепляют болтами. Накладки со скошенными прирубами выполняют с торцевыми гребнями шириной и длиной в 1/3 толщины материала из древесины.

Компания All-About-Planken реализует планкен из разных пород дерева, с прямым и косым профилем. Также наша монтажная бригада выполняет работы по обустройству фасадов, выполнению отделки построек разного назначения планкерными панелями. Если вы решили обновить внешний вид своего коттеджа, дачи, кафе, базы отдыха – обращайтесь к нам.

Таблица соединений деревянных конструкций



№ п/п Вид соединения По размещению элементов Разновидости Особенности выполнения

соединения

1



Сращивание В длину Шип-паз На торце одного элемента вырезаются шипы (квадратные, треугольные,

прямоугольные, трапециевидные), второго – пазы.

В ширину Шип в гнездо Шип выносится в торец вертикального элемента, а гнездо (сквозное/определенной глубины) выполняется в плоскости горизонтального.
В плоскости паза выполняется расширение, в которое входит шиповая ступенька – полупотемок. Он препятствует выпадению шипа.
В длину и в ширину, угловое Вполдерева На каждой доске выбирается часть древесины в 1/2 толщины. Срез – ровный, косой, фигурный.
Угловое Поперечное соединение На обеих деревянных панелях выполняются пропилы для стыкования.
2



Сплачивание

без дополнительных связей

В ширину В шпунт



Создается гребень с шириной и высотой в 1/3 толщины бруса или доски и паз под него.
По сечению В ножовку Края пиломатериалов отесываются под острыми углами, соединяются гребнем высотой в 1/3-1/2 доски, бруса.
В ширину В четверть Выполняется уступ, равный половине толщины деревянного элемента.
3 Сплачивание с механическими связями По длине



Впритык Торцы срезаются под углами в 90°, стыкуются, соединяются скобой.
Косой притык Срезы на торцах выполняются под острыми углами. Для соединения концов используются гвозди либо выполняется гребень и крепится болтами.
С прямыми накладками Вырубку делают в 1,5-2 раза длиннее, чем толщина пиломатериала. Крепеж – с помощью болтов, гвоздей.
С косыми накладками Торцы срезаются под наклоном, фиксируются болтовым соединением.
Со скошенными прирубами Изготавливаются торцевые гребни в ширину и длину – 1/3 от толщины лесоматериала. Фиксация – болты, гвозди, винты.
По ширине Шпунты с рейкой В деревянных элементах вырезаются пазы. Их соединяют рейкой, ширина которой вдвое превышает пазовую глубину.
