Планфикс для планкена: как сделать монтаж простым и быстрым

Практическое руководство специалиста по монтажу команды «Планкен-Эксперт»

ПЛАНфикс — известная система скрытого крепления прямого планкена, которая в своё время получила широкое распространение благодаря сравнительно простой схеме монтажа и отсутствию видимых саморезов на лицевой стороне доски. Однако многолетняя практика монтажа показала нам, что сегодня рассматривать ПЛАНфикс как оптимальное решение для фасада уже не стоит. Особенно хорошо его ограничения проявились при работе с лиственницей — породой достаточно подвижной, способной заметно менять геометрию при колебаниях влажности. На наших объектах были случаи, когда доску с ПЛАНфикса срывало, а сама система не обеспечивала той жёсткости и предсказуемости фиксации, которую мы считаем необходимой для ответственной наружной облицовки. Именно поэтому в своей текущей практике мы практически отказались от ПЛАНфикса и рекомендуем рассматривать более современную систему скрытого крепления LesFix.

При этом причина не сводится к простой логике «один крепёж плохой, другой хороший». Любой фасад работает как единая конструкция: планкен, подсистема, шаг направляющих, саморезы, влажность и геометрия доски, расположение торцевых стыков и качество монтажа влияют друг на друга. Преимущество LesFix для нас заключается в том, что система позволяет более жёстко удерживать доску, подобрать вариант крепежа под конкретную задачу и получить более управляемый монтажный узел. Поэтому для лиственницы, широкого планкена и ответственных наружных конструкций именно LesFix сегодня является нашей основной системой скрытого крепления.

Planfix — крепёж, который мы сегодня считаем устаревшим решением для монтажа планкена. По нашей практике он работает хуже современных систем: доска на нём фиксируется недостаточно жёстко, со временем может появляться подвижность, сложнее стабильно выдерживать геометрию фасада. Поэтому в своих объектах мы от Planfix фактически ушли и для скрытого монтажа планкена рекомендуем Lesfix.

Грехов Кирилл Владиславович

Эксперт по монтажу деревянных фасадов и ограждающих конструкций

Что такое ПЛАНфикс и где его применяют

ПЛАНфикс представляет собой металлический элемент для скрытого крепления прямого планкена, при котором основной крепёж оказывается расположен с тыльной стороны облицовки и не нарушает внешний вид фасада. Именно скрытый монтаж долгое время был главным аргументом в пользу этой системы. Однако сам факт отсутствия саморезов на лицевой стороне ещё ничего не говорит о надёжности всего узла. Крепёж должен не просто удерживать доску в момент монтажа, а воспринимать её сезонные деформации, ветровые нагрузки и усилия, возникающие при изменении влажности древесины. Поэтому оценивать ПЛАНфикс только по удобству установки и внешнему виду фасада неправильно: необходимо учитывать породу древесины, размеры доски, её влажность, геометрию, шаг подсистемы и характер эксплуатации конструкции.

Почему лиственница требует осторожности

Лиственница — одна из наиболее требовательных пород с точки зрения крепления. Она достаточно плотная и при этом активно реагирует на изменение влажности, поэтому широкая или недостаточно стабильная доска способна создавать значительные усилия в местах фиксации. Если одновременно увеличить шаг направляющих, использовать доску с повышенной влажностью или пытаться силой притянуть элемент с нарушенной геометрией, нагрузка начинает концентрироваться в отдельных точках. В такой ситуации слабым местом становится уже не сама древесина, а монтажный узел. Поэтому перед установкой лиственничного планкена мы обязательно сортируем партию, оцениваем геометрию, влажность и состояние каждой доски, а проблемные элементы не пытаемся любой ценой «вытащить» крепежом в плоскость. Дополнительный контекст по профилям, размерам и сортировке собран в материале о размерах, сортах и видах планкена.

Наш опыт: случаи срыва с ПЛАНфикса

Главная причина, по которой мы изменили отношение к ПЛАНфиксу, связана не с теорией, а с практикой эксплуатации. На объектах нашей команды встречались случаи, когда лиственничный планкен срывало с крепления. Это не означает, что любой фасад на ПЛАНфиксе обязательно разрушится, однако для нас нескольких реальных отказов оказалось достаточно, чтобы пересмотреть сам подход к выбору системы. Когда речь идёт о фасаде, который должен работать десятилетиями, крепёж должен иметь достаточный запас надёжности и максимально предсказуемо вести себя при сезонном движении древесины. Именно поэтому сегодня мы не рекомендуем ПЛАНфикс как основное решение для лиственницы и ответственных наружных конструкций. Наша практика показала, что существуют системы, позволяющие получить значительно более стабильный монтажный узел.

Почему мы перешли на LesFix

Основной системой скрытого крепления планкена в нашей практике стал LesFix. Его преимущество мы видим прежде всего в более надёжной фиксации доски и возможности подобрать конструкцию крепежа под конкретный профиль и условия эксплуатации. Пластина работает не сама по себе, а совместно с саморезами, доской и направляющей подсистемы, поэтому при правильном подборе всех элементов узел получается жёстким и предсказуемым. Кроме того, LesFix позволяет контролировать монтажный зазор и выстраивать одинаковый ритм облицовки по всей плоскости фасада. Для нас это особенно важно на лиственнице, где крепёж должен не просто удержать доску во время монтажа, но и сопротивляться её последующему движению.

При этом LesFix нельзя воспринимать как волшебную пластину, которая исправит любые ошибки монтажника. Неправильно выбранная модификация, недостаточное количество точек крепления, слабые саморезы или слишком большой шаг подсистемы могут свести преимущества системы к нулю. Кроме того, при последовательном скрытом монтаже замена одной доски обычно требует разборки соседних рядов от доступного края. Если проектом требуется возможность снимать отдельные ламели независимо друг от друга, такой узел необходимо предусматривать заранее — например, применять открытое винтовое крепление или специально проектировать съёмный участок.

ПЛАНфикс или LesFix: критерии выбора

Если сравнивать ПЛАНфикс и LesFix исключительно по стоимости одной металлической детали или скорости установки, можно получить неверное представление о реальной экономике фасада. Стоимость крепежа составляет лишь небольшую часть общей цены конструкции, тогда как переделка облицовки, сорванная доска или потеря геометрии фасада обходятся значительно дороже. Поэтому мы начинаем выбор крепежа с анализа самой древесины и конструкции: учитываем породу, ширину и толщину планкена, влажность, направление монтажа, шаг и материал подсистемы, количество опор, расположение проёмов, углов и торцевых стыков. По совокупности этих факторов для лиственницы и большинства ответственных наружных работ мы сегодня отдаём предпочтение LesFix. Дополнительный обзор вариантов крепления приведён в статье о крепеже планкена на фасаде.

Подготовка обрешётки

Даже хороший крепёж не сможет нормально работать на плохой подсистеме. Именно направляющие задают плоскость фасада и принимают нагрузку от каждой доски, поэтому сырая, кривая, плохо закреплённая или слишком редко установленная обрешётка автоматически создаёт проблемы в облицовке. Перед монтажом необходимо проверить геометрию всей плоскости, жёсткость направляющих, качество их крепления к основанию и соответствие шага выбранному профилю планкена. Для наружной облицовки мы обычно стремимся держать шаг опор в пределах 400–500 мм, если конкретная конструкция не требует меньшего значения. Чем стабильнее и точнее собрана подсистема, тем равномернее распределяется нагрузка между точками крепления и тем меньше вероятность, что отдельная пластина или саморез окажутся перегружены.

Приёмка планкена до монтажа

До начала установки планкен необходимо принять как монтажный материал, а не просто пересчитать количество досок. Мы раскладываем партию, оцениваем кривизну, состояние кромок и торцов, сорт, оттенок и общую геометрию. Доски желательно заранее распределить по фасаду, чтобы избежать резких цветовых пятен и понимать, какие элементы пойдут на длинные открытые участки, а какие можно использовать после подрезки. Особенно важно не пытаться исправлять крепежом серьёзно поведённую доску. Если планкен приходится с большим усилием притягивать к подсистеме, это означает, что после монтажа всё это усилие останется внутри конструкции и будет постоянно передаваться на крепёж.

Разметка и контрольный фрагмент

Перед заполнением всей плоскости мы рекомендуем собрать небольшой контрольный участок. Он позволяет увидеть реальный зазор между досками, положение крепежа, работу выбранной системы и поведение крайних элементов. Ошибка на первых рядах имеет свойство накапливаться и становится особенно заметной возле окон, дверей, углов или верхнего завершения фасада. Поэтому первый ряд выставляют максимально точно, используют лазерный уровень, шаблоны и одинаковые дистанционные элементы. После проверки контрольного участка его можно использовать как эталон для всей последующей облицовки. Подробнее общая технология разобрана в материале о монтаже прямого и косого планкена.

Монтаж LesFix

LesFix необходимо устанавливать по технологии конкретной модификации крепежа. На практике доски удобно предварительно разложить тыльной стороной вверх в том порядке, в котором они будут установлены на фасад, после чего перенести на них реальные оси направляющих. Пластины крепят к каждой точке опоры: пропускать направляющие ради экономии крепежа мы не рекомендуем. У моделей со стопором монтажный зазор формируется конструкцией самой пластины, а у вариантов без стопора необходимо использовать одинаковые дистанционные элементы. Саморез должен надёжно притянуть пластину, но не деформировать её и не вдавливать в древесину.

Особое внимание требуется при работе с плотными породами, лиственницей и термодревесиной. В таких случаях предварительное сверление позволяет снизить риск растрескивания и получить более контролируемое крепление. Первая доска фактически задаёт геометрию всей последующей облицовки, поэтому её выставляют по лазеру и повторно проверяют до монтажа следующего ряда. Затем свободную часть пластины последующей доски заводят за предыдущий элемент, устанавливают доску до заданного зазора и закрепляют к направляющей. В результате каждая ламель оказывается связана с подсистемой во всех предусмотренных точках опоры.

Крайние доски, углы и проёмы

Углы, оконные и дверные проёмы, верх и низ фасада, короткие отрезки планкена и торцевые стыки необходимо проектировать ещё до заполнения основной плоскости. Именно в этих местах чаще всего не хватает стандартного шага направляющих или возникает необходимость изменить способ фиксации. Под каждым торцевым соединением должна быть собственная полноценная опора, а крайние доски при необходимости получают дополнительное крепление. Для горизонтального планкена направляющие обычно располагают вертикально. При вертикальном монтаже необходимо сохранить непрерывное движение воздуха снизу вверх, поэтому горизонтальные элементы подсистемы не должны блокировать вентиляционный канал.

Покраска и защита торцов

Покраска и крепление планкена — разные технологические задачи, но проектировать их необходимо совместно. Наиболее удобно окрашивать доску до монтажа в цеховых условиях, когда доступны лицевая поверхность, тыльная сторона, кромки и торцы. После любой подрезки образуется новый открытый торец, защитное покрытие на котором необходимо восстановить до установки элемента. Для натуральных масляных систем в проектах «Планкен-Эксперт» могут применяться OSMO, G-Nature, BIOFA и SAICOS, но конкретный грунт и финиш необходимо подбирать внутри совместимой системы производителя. Покрытие защищает древесину от увлажнения и атмосферного воздействия, однако оно не способно компенсировать слабое крепление или плохо подготовленную подсистему.

Точно так же хороший крепёж не исправит ошибки малярной технологии. Если древесина была окрашена при неподходящей влажности, торцы остались без защиты или состав нанесён с нарушением регламента, проблемы проявятся независимо от качества LesFix. Поэтому долговечный фасад всегда является результатом сочетания нескольких правильно выполненных операций: подготовки древесины, окраски, устройства подсистемы, грамотного выбора крепежа и аккуратного монтажа. Дополнительную информацию о качестве материала можно посмотреть в статье о дефектах планкена.

Контроль после монтажа

После завершения основной плоскости фасад необходимо проверить не только визуально. Равномерность зазоров и общая геометрия — лишь часть контроля. Необходимо внимательно осмотреть крайние зоны, торцевые стыки, участки возле проёмов, качество фиксации каждой доступной точки и состояние свежих резов. Единичный слабый узел может никак не проявляться сразу после монтажа и дать о себе знать только после сильного ветра или сезонного изменения влажности древесины. Поэтому все замечания желательно устранить до монтажа угловых элементов, доборов и других деталей, которые впоследствии ограничат доступ к скрытым соединениям.

Типичные ошибки

Проблемы с фасадным планкеном редко возникают из-за одной грубой ошибки. Обычно это сочетание нескольких небольших нарушений: слишком влажная или искривлённая доска, большой шаг подсистемы, недостаточное количество точек крепления, отсутствие самостоятельной опоры под торцевым стыком, неверно подобранный саморез или попытка выровнять проблемную доску силой крепежа. Именно поэтому мы считаем правильным подход, при котором скрытые работы контролируются по чек-листу ещё до закрытия следующими рядами облицовки. Это позволяет обнаружить слабый узел в момент монтажа, а не через сезон эксплуатации.

Итоговая рекомендация

ПЛАНфикс сыграл заметную роль в развитии технологии скрытого монтажа планкена, однако по результатам нашей практики мы считаем эту систему устаревшим решением для ответственных фасадных работ. Главная претензия заключается в недостаточно надёжном удержании подвижной доски: на наших объектах встречались случаи срыва лиственничного планкена с ПЛАНфикса. Поэтому сегодня для лиственницы и большинства наружных конструкций мы рекомендуем использовать LesFix. Эта система позволяет получить более жёсткое крепление, контролировать монтажный зазор и подобрать вариант пластины под конкретный узел.

«Planfix — крепёж, который мы сегодня считаем устаревшим решением для монтажа планкена. По нашей практике он работает хуже современных систем: доска на нём фиксируется недостаточно жёстко, а на лиственнице мы сталкивались и со случаями срыва крепления. Поэтому в своих объектах мы от Planfix фактически ушли и для скрытого монтажа планкена используем LesFix. Он надёжнее удерживает доску, позволяет контролировать зазор и в целом даёт более предсказуемый результат при эксплуатации фасада».

Как я собираю узел LesFix на объекте

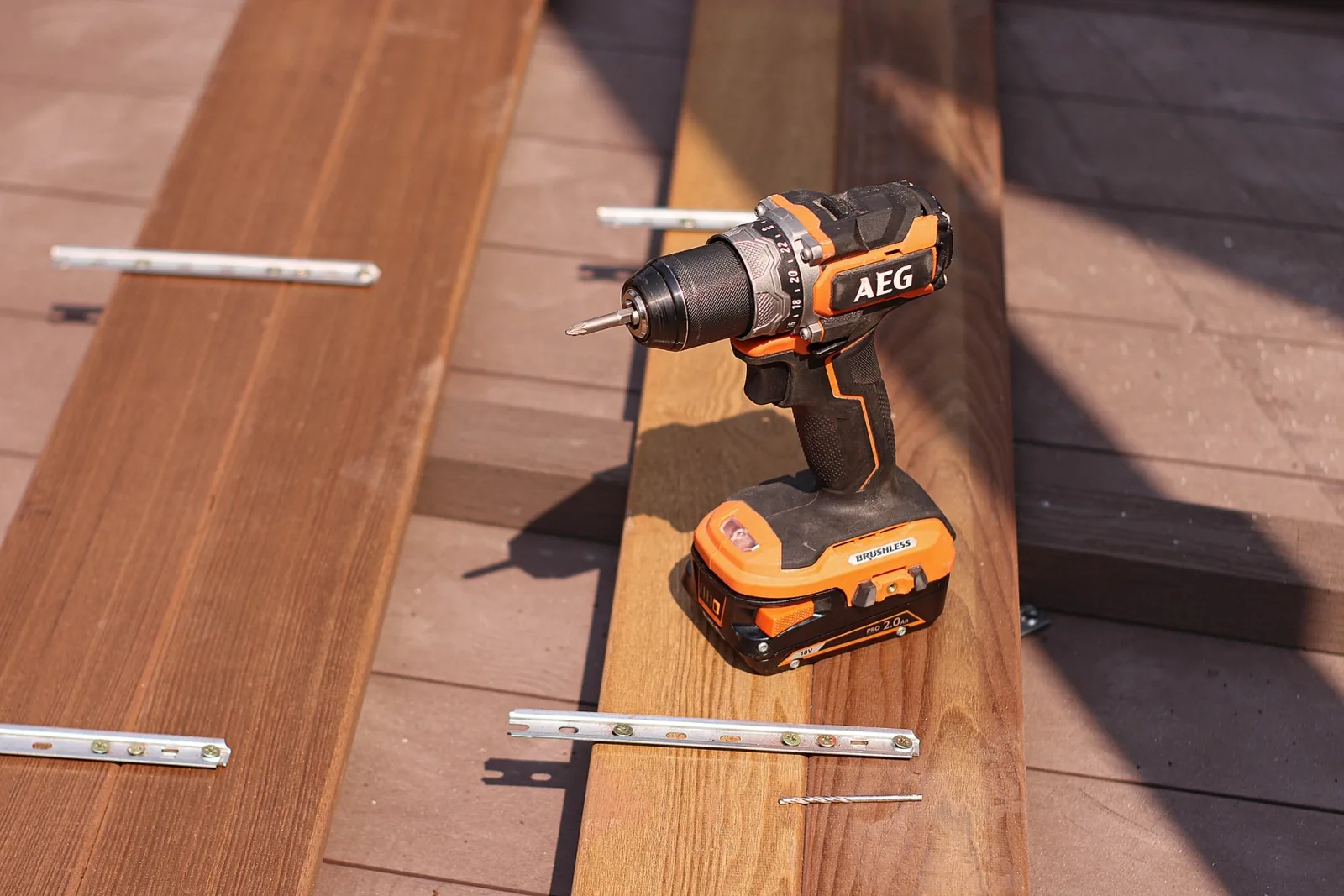

Перед монтажом я раскладываю планкен тыльной стороной вверх именно в той последовательности, в которой доски будут установлены на фасаде. Затем на каждой доске отмечаю фактические оси направляющих и закрепляю LesFix во всех точках опоры. Крепить пластины через одну направляющую ради экономии нельзя: каждая предусмотренная опора должна участвовать в удержании доски. У версии LesFix со стопором зазор формируется самим крепежом, а при использовании варианта без стопора применяются одинаковые дистанционные прокладки. На лиственнице и термодревесине отверстия желательно предварительно сверлить, а саморез затягивать до уверенной фиксации без продавливания металлической пластины в древесину.

Первая доска определяет положение всей последующей облицовки, поэтому её выставляют особенно тщательно и проверяют лазером до установки второго ряда. Следующую доску заводят свободной частью пластины за предыдущую, доводят до стопора или дистанционного элемента и фиксируют к направляющей. Под каждым торцевым стыком обязательно предусматривают самостоятельную опору, а возле окон, дверей, углов, цоколя и верхнего завершения способ фиксации продумывают заранее. Для горизонтального планкена направляющие устанавливают вертикально, а при вертикальной облицовке необходимо построить подсистему так, чтобы горизонтальные элементы не перекрывали вертикальный вентиляционный канал.

В методике LesFix рабочая ширина опорной поверхности принимается не менее 40 мм, а ориентировочный максимальный шаг направляющих может составлять до 600 мм. Однако на практике для наружной облицовки из лиственницы мы чаще работаем с шагом порядка 400–500 мм, если проект не требует ещё более частого расположения опор. Эти цифры нельзя применять механически: широкая, тонкая, диагонально установленная или потенциально подвижная доска может потребовать уменьшения шага. Крепёж выбирается не по принципу «так всегда делали», а как часть конкретного монтажного узла.

Практическая позиция команды «Планкен-Эксперт»: ПЛАНфикс для новых ответственных фасадов мы не рекомендуем. Для скрытого крепления планкена, особенно лиственницы, предпочтение отдаём LesFix при обязательном соблюдении требований к подсистеме, шагу опор и качеству самой древесины.

Частые вопросы

Можно ли использовать ПЛАНфикс для планкена?

Технически такая система существует и продолжает применяться, однако в своей практике для ответственных наружных конструкций мы от неё ушли. Причина — случаи недостаточно жёсткой фиксации и срыва лиственничного планкена. Поэтому сегодня начинаем выбор скрытого крепежа с LesFix.

ПЛАНфикс обязательно сорвёт лиственницу?

Нет, такой результат нельзя считать неизбежным для каждого объекта. Однако реальные случаи срыва в нашей практике показывают, что запас надёжности системы для подвижной лиственницы нас не устраивает. При наличии более предсказуемого решения мы не видим смысла закладывать в новый фасад крепёж, к которому уже возникли практические вопросы.

Почему LesFix предпочтительнее?

Для нас его основные преимущества — более жёсткое удержание доски, возможность подобрать модификацию под конкретную конструкцию и удобный контроль монтажного зазора. При правильной подсистеме и соблюдении технологии получается более управляемый и предсказуемый узел.

Можно ли выбрать крепёж только по фотографии фасада?

Нет. Фотография показывает профиль и внешний вид, но ничего не говорит о влажности древесины, толщине и ширине доски, состоянии основания, шаге подсистемы и скрытых узлах. Для нормального технического решения нужны параметры самой облицовки и конструкции.

Почему нужен контрольный участок?

Он позволяет проверить реальный зазор, геометрию, работу крепежа и способ завершения крайних зон до того, как будет собрана большая площадь фасада. Исправить один контрольный фрагмент намного проще, чем разбирать десятки квадратных метров готовой облицовки.

Когда монтаж нужно остановить?

Работы не следует продолжать, если древесина заметно влажная или деформированная, подсистема имеет недостаточную жёсткость, неизвестна совместимость выбранных элементов либо крепёж не удаётся установить штатным способом. Попытка «додавить» проблему на следующем этапе обычно превращает небольшое отклонение в дефект готового фасада.
