Установка прямого и косого планкена: монтаж и подбор крепежа

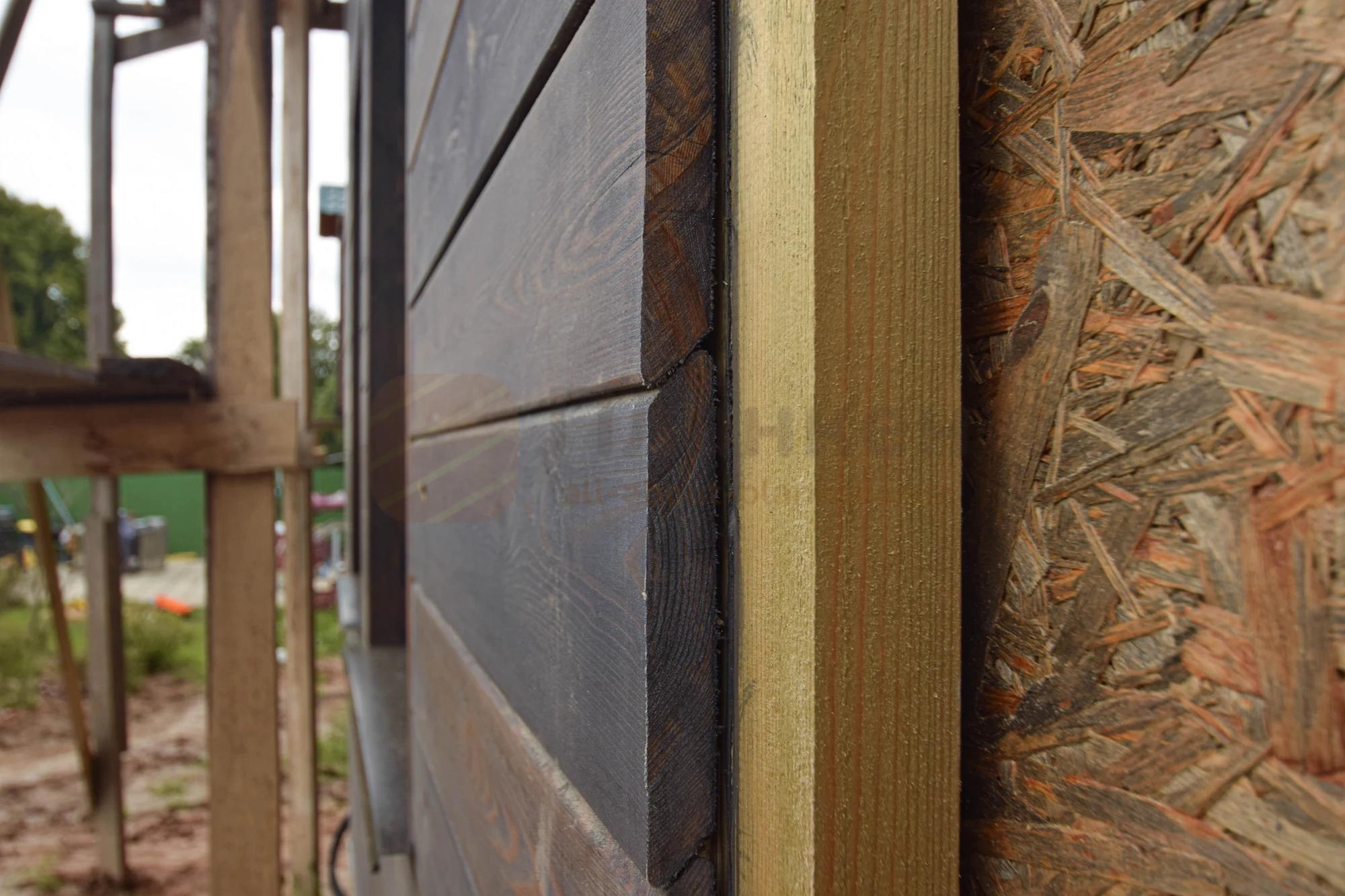

У прямого планкена сечение близко к прямоугольному, кромки обычно скруглены или обработаны фаской. Через шов виден фон, поэтому тёмная подсистема и цвет крепления влияют на внешний вид. У косого профиля боковые грани наклонены, и одна кромка прикрывает промежуток перед соседней доской. Угол скоса проверяют по конкретному сечению: общего обязательного диапазона для всех производителей назначать не нужно.

Частично закрытый шов не означает герметичный фасад. Вода и воздух могут попадать за облицовку, поэтому работа задней полости сохраняет значение при обоих профилях. Ориентацию косых кромок выбирают так, как предусмотрено монтажной схемой, с отводом воды наружу. На коротком образце проверяют не только вид спереди, но и направление стока, видимость пластины и расстояние между досками.

Профили можно сопоставить на одной раскладке: одинаковые проёмы, направление досок и точки опор. Тогда видно, где нужен цельный элемент, где будет торцевой стык и какой ширины получится крайняя деталь. Нельзя выбрать крепитель отдельно, а после покупки обнаружить, что он не помещается на узкой подрезке возле окна. Обзор применения материала есть в статье «Что такое планкен».

При приёмке сверяют породу, профиль, сортировку, длины и количество. Выборочно открывают пачки и проверяют кривизну, скручивание, состояние кромок и торцов, признаки намокания и фактическую влажность. Повреждённую доску отделяют до окраски и установки. Сорт по внешнему виду не разрешает ставить крепитель в непрочный сучок или расколотый конец.

Материал хранят горизонтально на ровных опорах, защищая от грязи, осадков и повреждений. Пачки не укладывают прямо на грунт или мокрый бетон. Условия подготовки к монтажу согласуют с поставщиком и выбранной отделкой. Для интерьерной работы материал приводят к климату помещения; фасадный и внутренний режимы не смешивают.

В комплект инструмента включают средства разметки и контроля плоскости, пилу для точного реза, дрель для предварительных отверстий, шуруповёрт с управляемой затяжкой, подходящие биты и спейсеры. Оснастку выбирают под древесину и крепёж. Тупая пила, люфтящая бита и попытка закрутить всё максимальным моментом увеличивают вероятность сколов и повреждения головок.

На развёртке отмечают проёмы, углы, верх и низ облицовки, торцевые стыки и опоры. Количество рядов считают по фактической ширине доски и выбранному промежутку; число швов у крайних элементов проверяют отдельно. Сначала корректируют раскладку, затем закупают материал. Сечения и длины можно сопоставить по статье о размерах планкена.

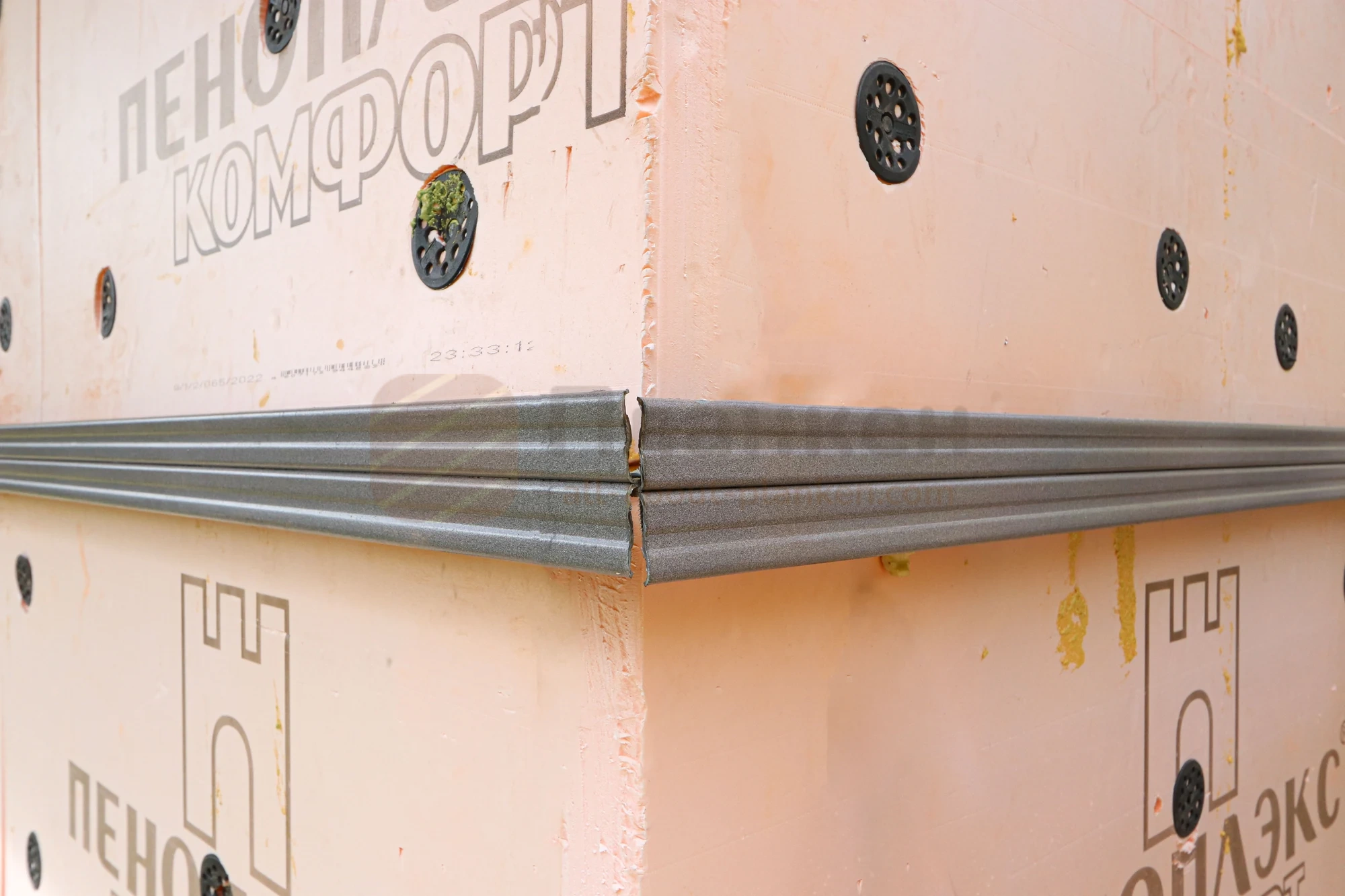

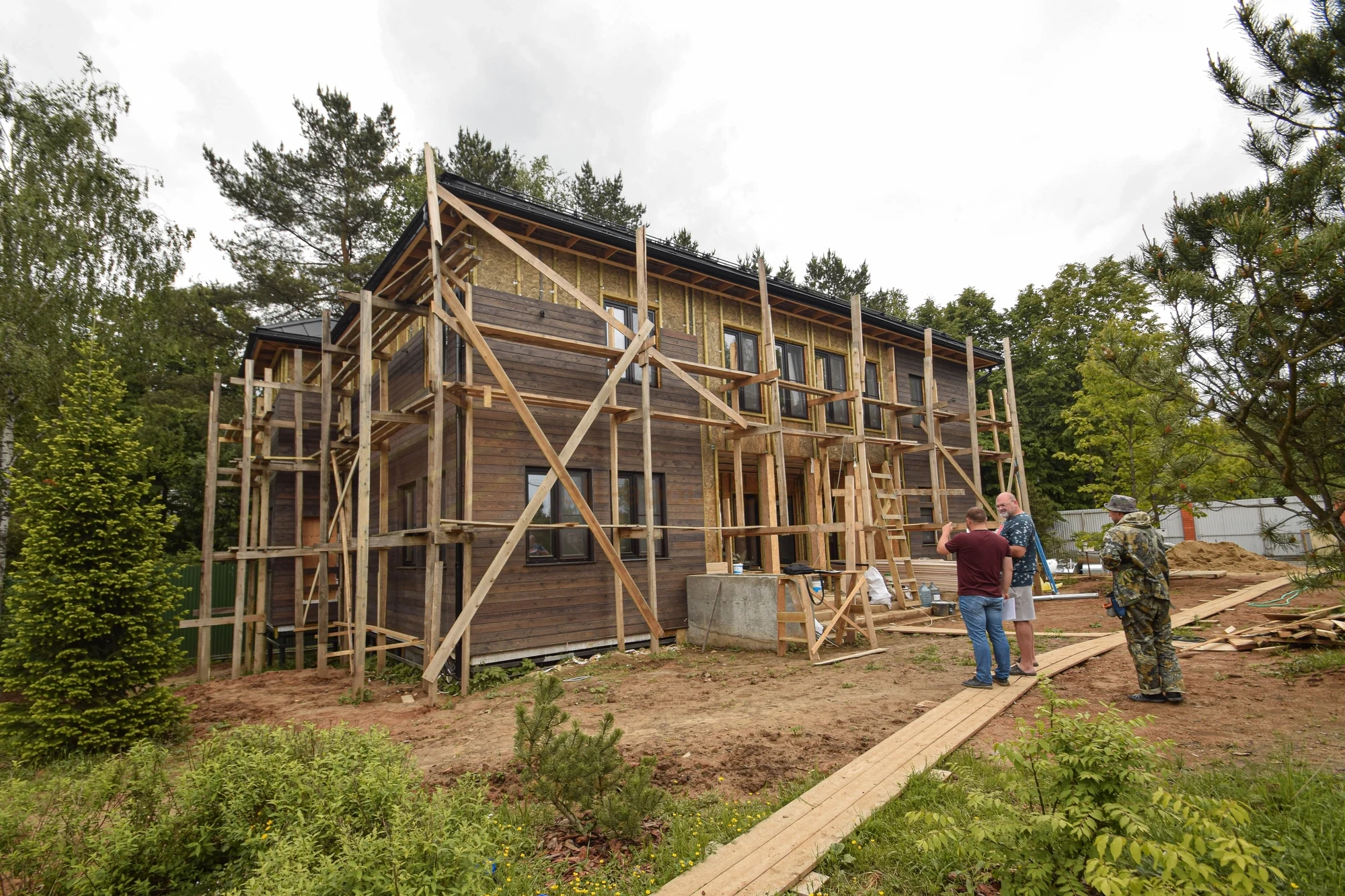

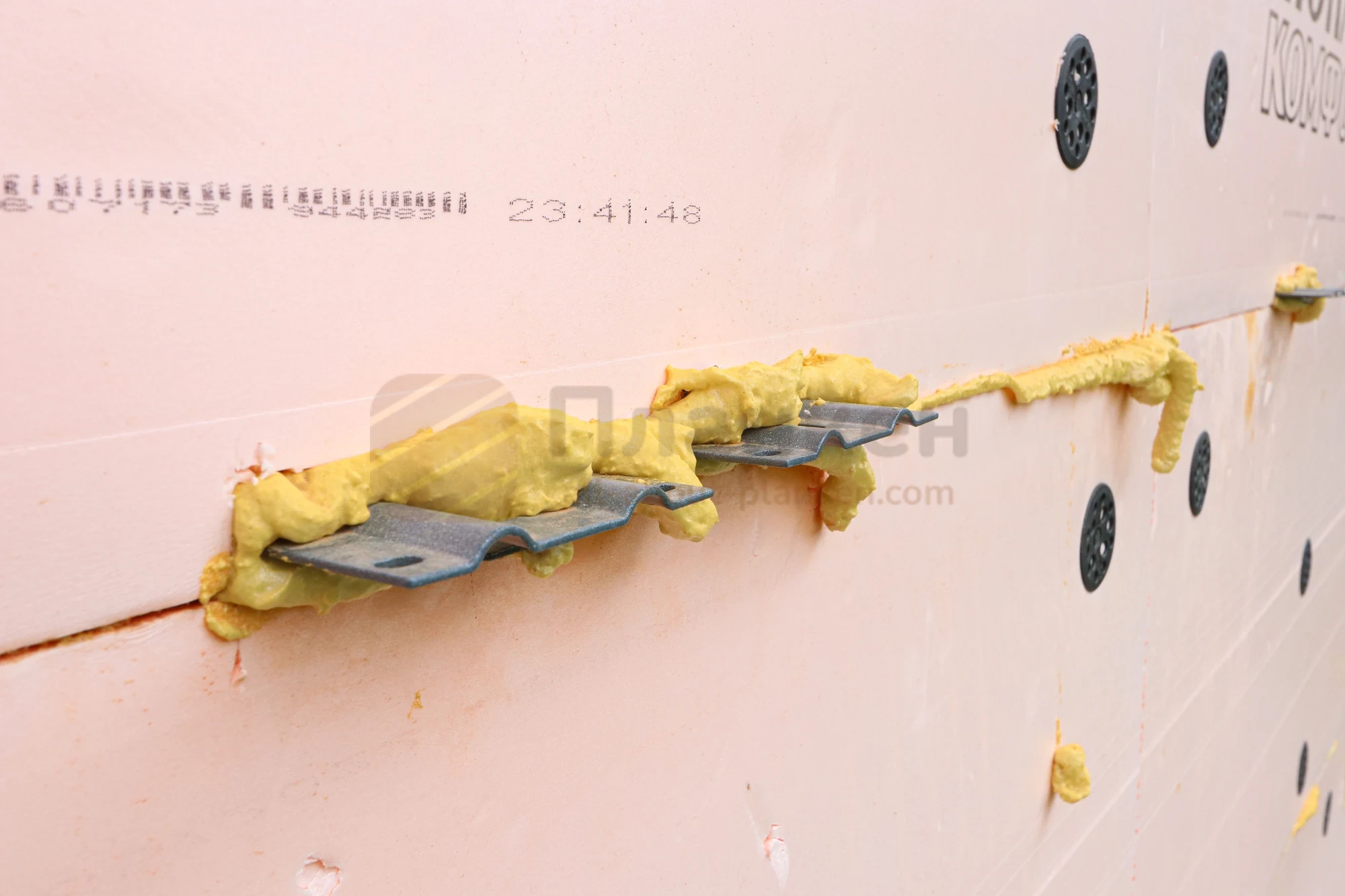

Подсистему крепят к основанию, которое способно принять нагрузку. Тип анкера или самореза выбирают под материал стены и рабочий узел. Шаг и сечение опор зависят от толщины и ширины облицовки, высоты и ветровой нагрузки. Случайный размер из инструкции для другой доски не становится разрешённым шагом для всего фасада.

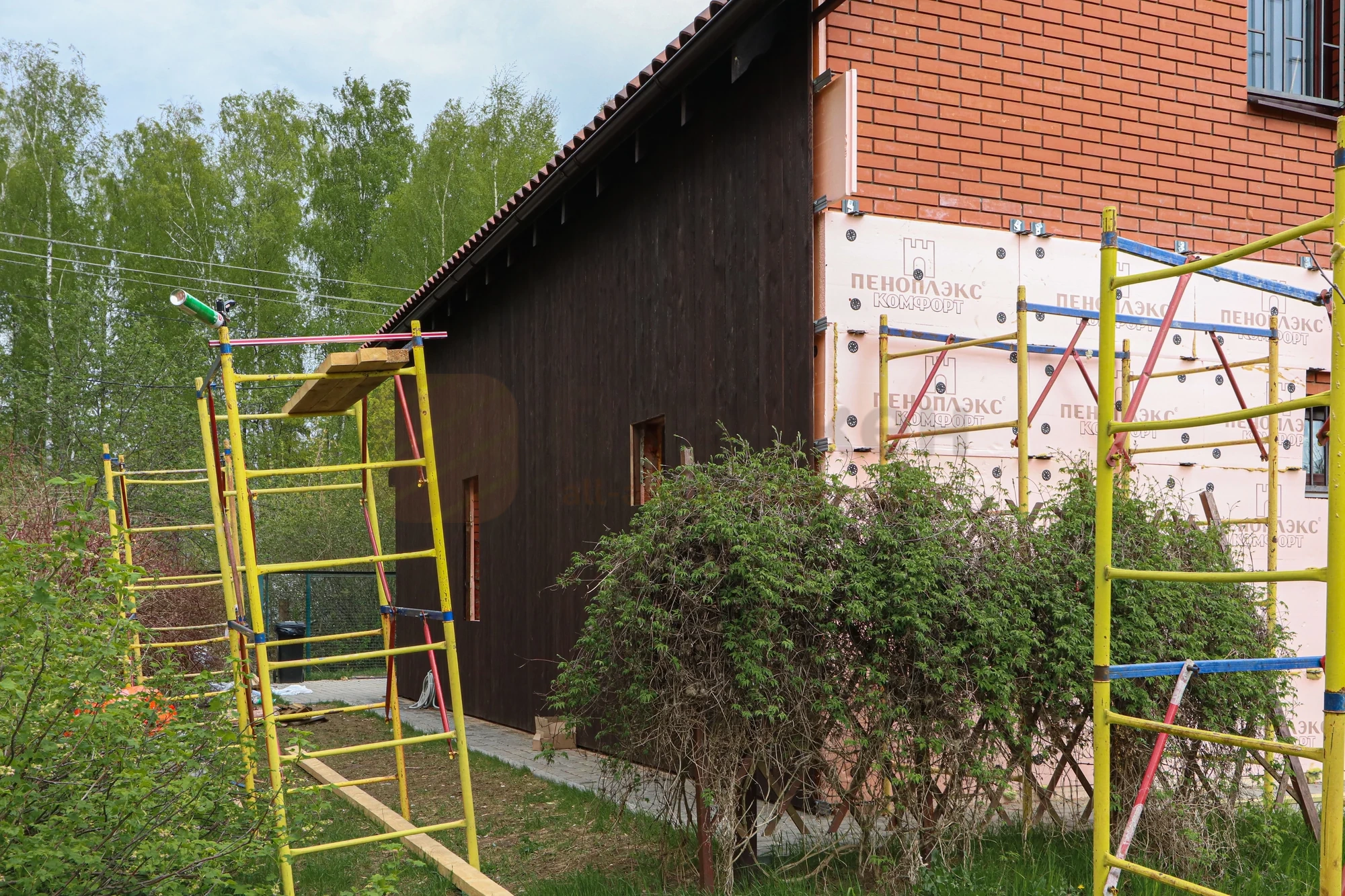

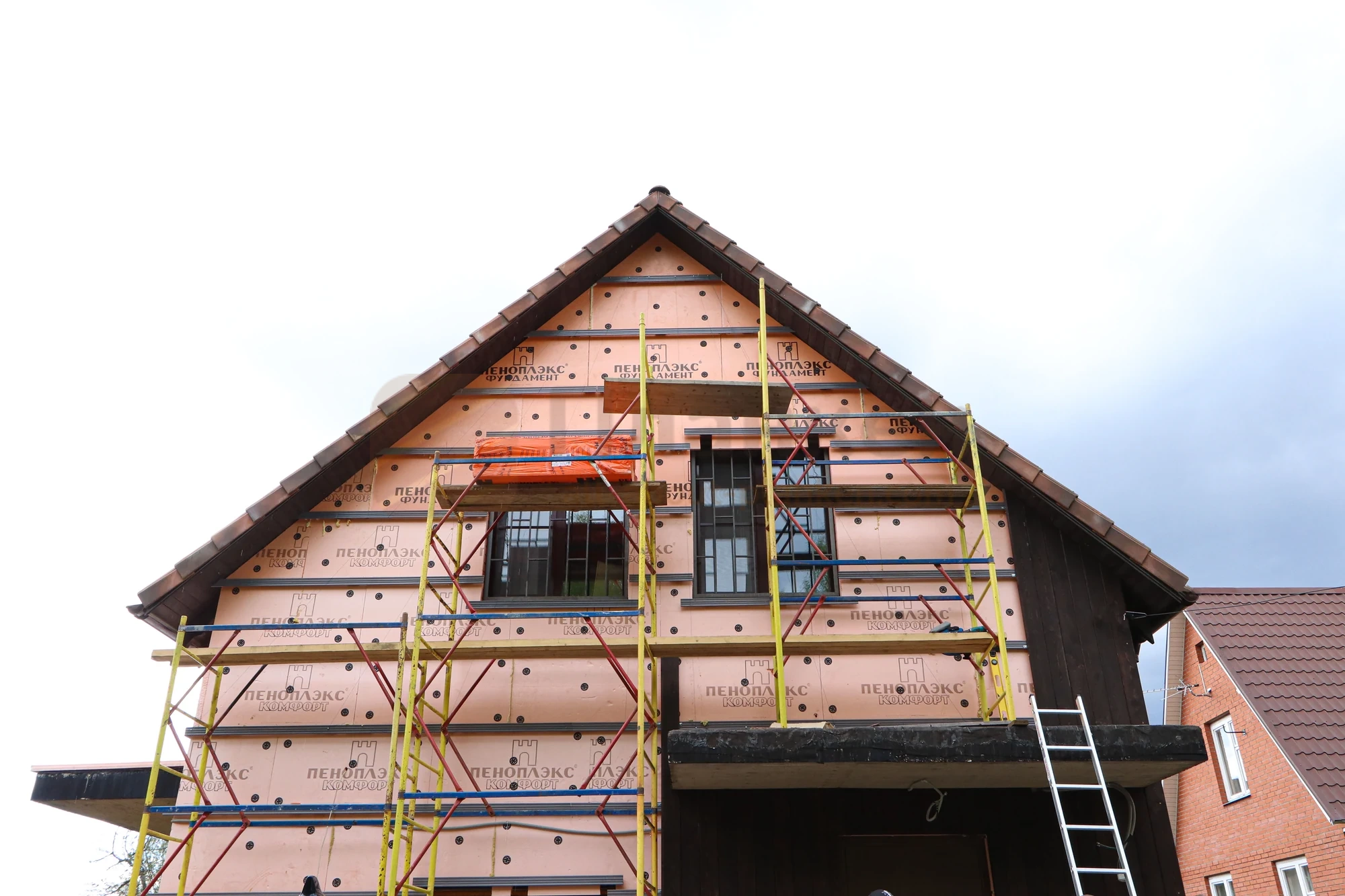

При утеплении плиты устанавливают по схеме теплоизоляционной системы. Не следует назначать одинаковый «зажим» утеплителя для любых плит, уменьшая шаг брусков на произвольное число миллиметров. Наружную гидроветрозащитную мембрану выбирают по конструкции и характеру швов облицовки. Для открытых швов проверяют ограничения по их ширине, доле открытой поверхности и световой нагрузке.

Воздушная полость должна иметь вход внизу и выход сверху. Её не заполняют утеплителем, пеной или обрезками. Плоскость опор проверяют до доски: попытка выправить кривую обрешётку перетяжкой планкена создаёт напряжения и не даёт ровного результата. Как работают слои, объяснено в материале о вентилируемом фасаде.

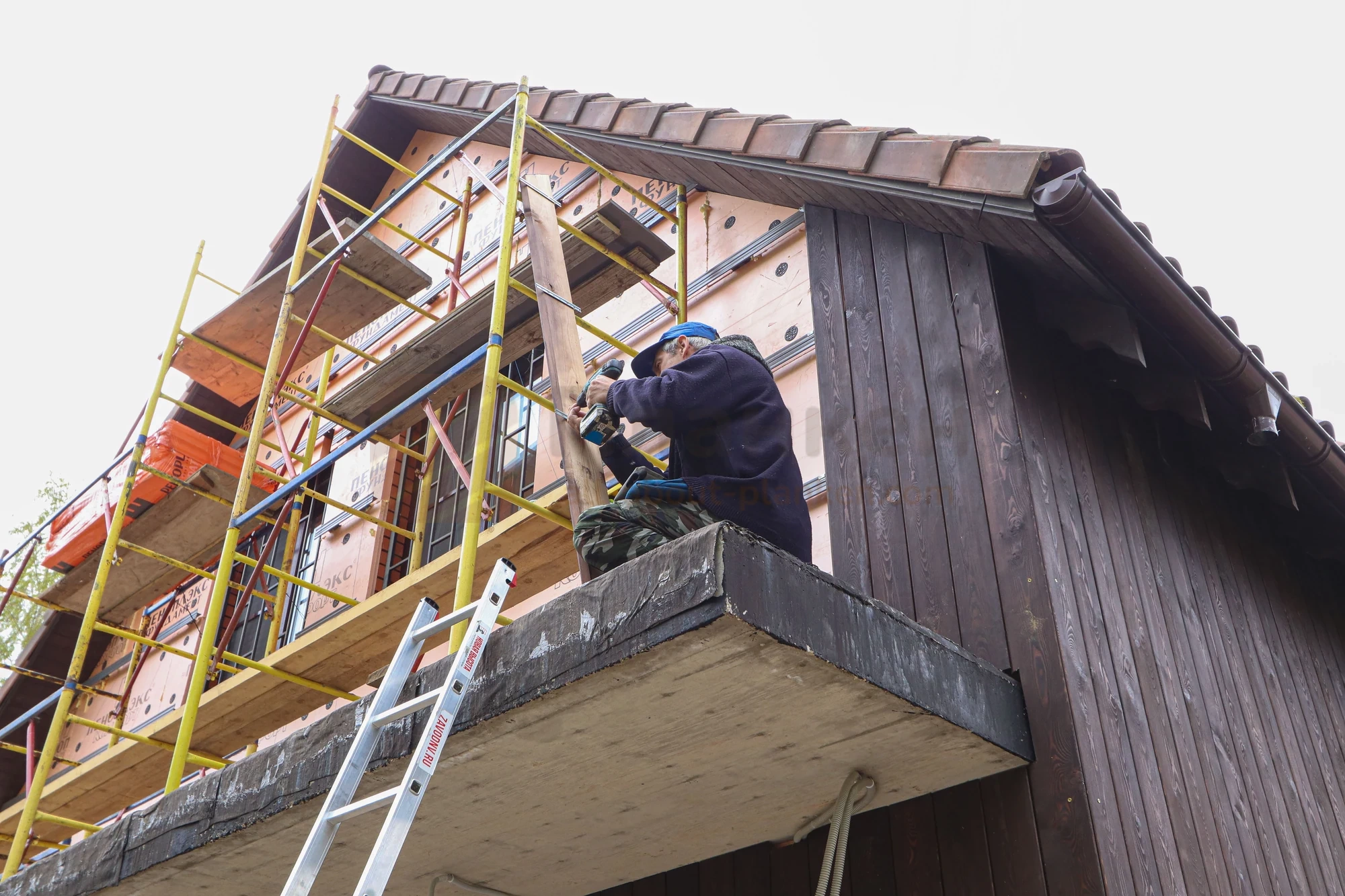

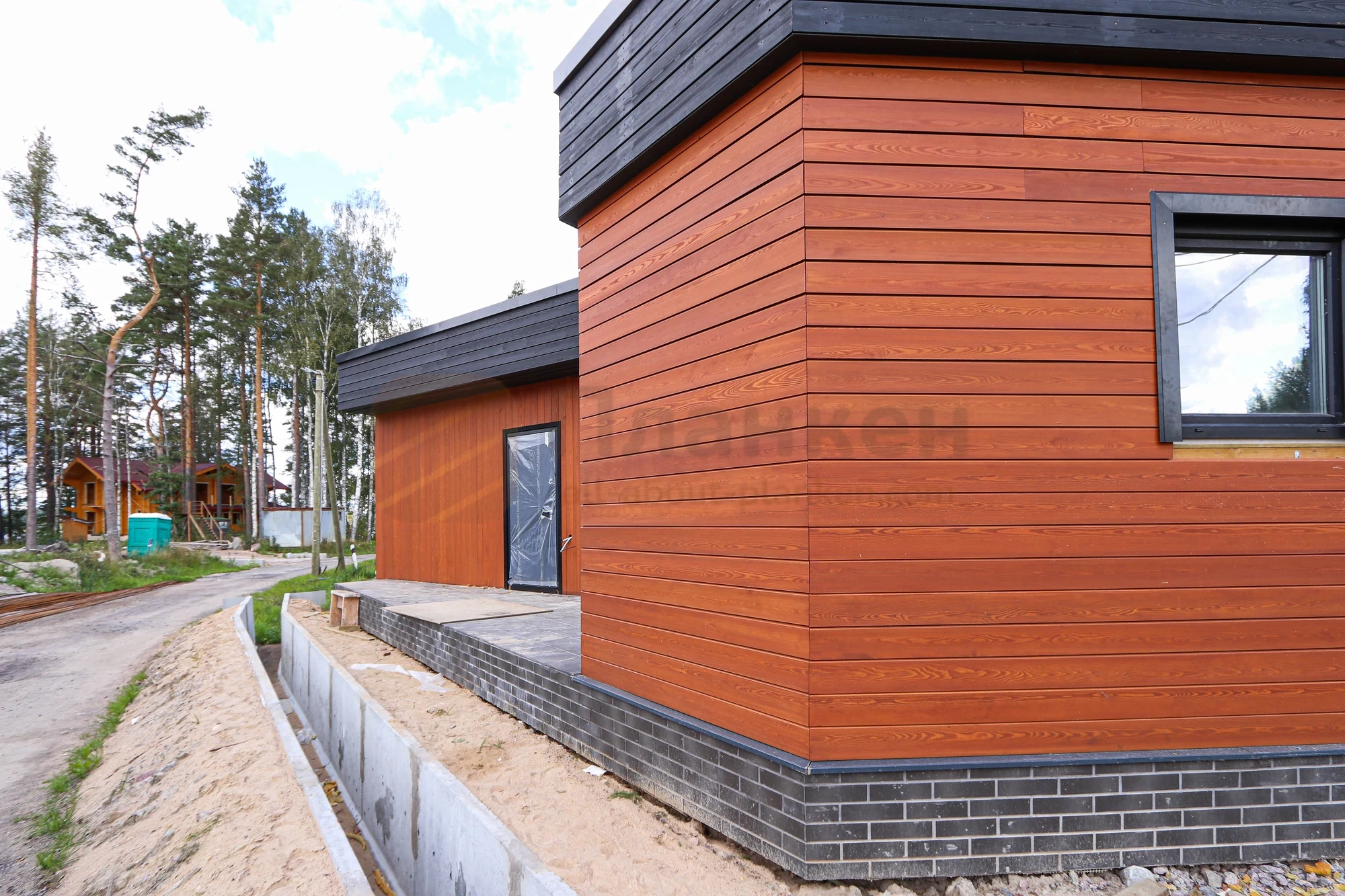

Горизонтальная доска обычно опирается на вертикальные элементы. Вертикальной доске нужны поперечные опоры, но они не должны перекрывать движение воздуха снизу вверх. Для этого используют подходящую перекрёстную схему или рассчитанную металлическую подсистему. Подробный разбор такой ситуации есть в статье о вертикальном монтаже планкена.

Открытое крепление означает, что саморез проходит через лицевую пласть в опору. До начала определяют расположение головок и количество точек по схеме. Видимые метизы могут стать частью ритма фасада, если линии размечены и выдержаны. Случайное смещение головок заметно даже на ровной доске.

Первую доску выставляют по уровню и раскладке. Затем отмечают точки крепления над опорами, выполняют предусмотренное сверление и закрепляют элемент без раздавливания древесины. Головку располагают согласно рабочему узлу, не оставляя выступающую деталь и не создавая глубокой лунки. Утопить саморез сильнее не означает сделать соединение надёжнее.

Следующую доску устанавливают со спейсерами выбранной толщины. Проверяют промежуток, направление ряда и общую плоскость, затем фиксируют во всех предусмотренных точках. Через несколько рядов измеряют накопленную ширину набора: небольшое отклонение каждого шва на длинной стене способно изменить край раскладки. Контроль только последней доски не исправляет уже накопленную ошибку.

Преимущество такого метода — доступ к головкам при ремонте. Но лёгкость замены зависит ещё от примыканий и доступности участка. Доска, зажатая накладкой или оказавшаяся за несъёмным оборудованием, не снимается одним действием. Порядок обслуживания продумывают до завершения облицовки, особенно на верхних и угловых участках дома.

Саморез подбирают по основанию, древесине и наружным условиям. Для деревянного бруска и металлической направляющей требуются разные решения. Важны длина, диаметр, форма головки, резьба, допустимое соединение и коррозионная стойкость. Чёрный цвет головки или пластины отвечает за внешний вид, но сам по себе не подтверждает пригодность металла к улице.

Длина должна обеспечивать предусмотренное закрепление в опоре без повреждения скрытых слоёв. При тыльной пластине саморез в доску не должен выйти на лицо. Универсальное правило «возьмите самый длинный» здесь не работает. Глубину захода и отступы у кромок проверяют по соединению, а не по привычке работы с другим материалом.

Для лиственницы и термодревесины в монтажной базе требуется предварительное сверление, особенно у торцов. Наличие сверлящего наконечника или насечек на саморезе не отменяет эту рекомендацию автоматически. Диаметр отверстия и необходимость зенкования связывают с используемым крепежом. На обрезке проверяют, что древесина не раскалывается и головка садится без повреждения поверхности.

Повреждённую при закручивании головку не оставляют как норму. Она затруднит обслуживание, а повреждение защитного покрытия может ухудшить стойкость соединения. Подбирают точную биту, контролируют осевое положение инструмента и затяжку. Более широкий обзор способов дан в статье о крепеже планкена на фасаде.

В системе LesFix пластина крепится на тыльной стороне доски в месте пересечения с опорой. Затем узел фиксируется к подсистеме по схеме изделия. Такой способ убирает головки с лицевой пласти, но требует заранее согласованных размеров. Скрытый крепёж нельзя размещать приблизительно: если пластина не попала на брусок, декоративно ровный ряд не становится закреплённым.

Для широкой доски 170–200 мм применяют специальную парную схему LesFix V3: при ширине 170–180 мм включительно — две пластины 145 мм; свыше 180 до 200 мм — две 190 мм либо верхнюю 190 мм и нижнюю 145 мм. Нужны пластины с рёбрами жёсткости. Их располагают на тыльной стороне в двух зонах по ширине, со смещением вдоль доски; на соседнем ряду размещение делают ответным, шахматным. Нельзя ставить обе пластины строго одну под другой или допускать наложение металла. Перед серийным креплением собирают пробный узел из двух досок на фактической опоре и проверяют зазор, посадку и отсутствие выпирания. В смете учитывают по две пластины на предусмотренную схемой зону крепления; число саморезов рассчитывают по карте этой пары. Для других ширин и нестандартных профилей нужна отдельная карта: схему 170–200 мм нельзя автоматически переносить на них.

Обозначения 188 и 191 в изученной методичке относятся к одному длинному типоразмеру, встречающемуся в разных карточках. На границе диапазона и при нестандартном сечении подбор подтверждают по изделию. Для прямого планкена с открытым швом рассматривают чёрную версию, чтобы уменьшить блик металла. Для скошенного профиля часто выбирают вариант со стопором.

Сначала переносят линии опор на оборот доски, затем располагают пластины и крепят их подходящими саморезами. Первый ряд закрепляют через доступные отверстия пластины или предусмотренный стартовый узел. На следующем ряду один выступающий конец LesFix заводят между предыдущей доской и опорой, новую доску доводят до стопора либо дистанцера, проверяют положение и фиксируют доступный конец пластины к направляющей. Операцию повторяют на каждой опоре. Если пластины соседних досок мешают друг другу, их располагают в предусмотренном схемой шахматном порядке. Последний ряд продумывают заранее: при закрытом доступе к отверстиям нужен согласованный финишный узел, например крепление под добором. Прижимать соседние доски до исчезновения проектного шва нельзя. Стопор задаёт промежуток, но не исправляет исходно кривую доску или неверный размер пластины.

ПЛАНфикс, САМО и пластины типа «змейка» не являются одним и тем же креплением. ПЛАНфикс имеет отдельную область применения во внутренней обшивке; нельзя без проверки рекомендовать его на фасад только потому, что он скрыт. У инструмента для крепления в кромку проверяют совместимость с шириной и профилем доски. Название системы не заменяет её монтажной документации.

Зазор между досками компенсирует изменение ширины и формирует внешний рисунок. Задний вентиляционный промежуток решает другую задачу. В версии LesFix со стопором в проектной базе указан шов около 6 мм; это размер конкретного узла. При другом крепеже или сечении его не назначают автоматически. Выбранный промежуток должен соответствовать влажности и ширине материала.

У торцевого стыка оба конца имеют предусмотренное крепление к опоре. Нельзя оставлять соединение в воздухе или рассчитывать на лицевую накладку вместо основания. Если ширины одной опоры недостаточно для правильных отступов, узел изменяют до монтажа. Принципы соединений разобраны в статье о стыковке планкена по ширине и длине.

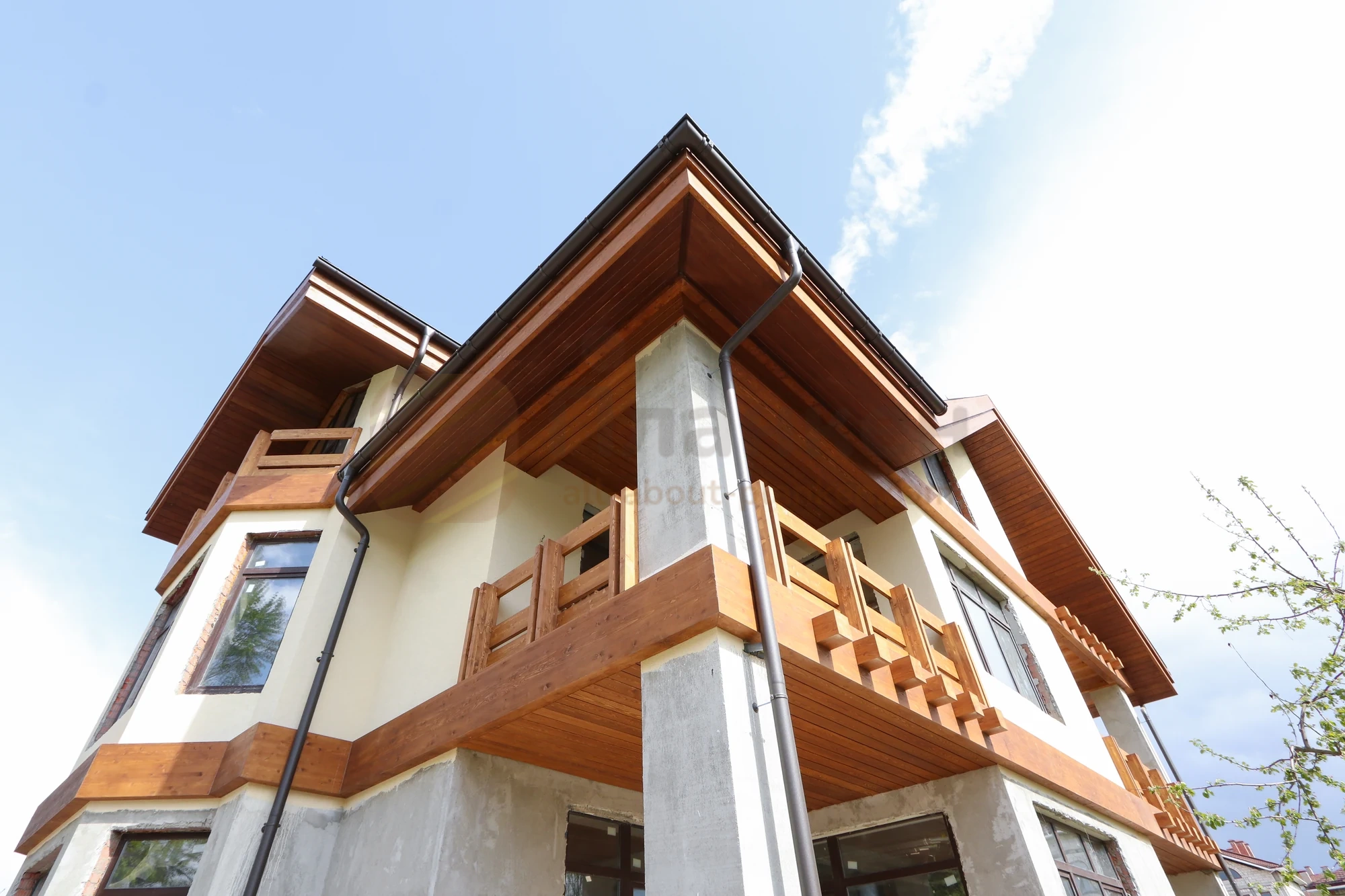

Внешний угол можно оформить различными доборами, но заранее определяют их опору, порядок сборки и водоотвод. Косой торцевой рез требует аккуратности и защиты; его нельзя подгонять сильным стягиванием повреждённых кромок. На образце угла проверяют вид с двух направлений, чтобы открытый промежуток не обнаружил случайный светлый брусок.

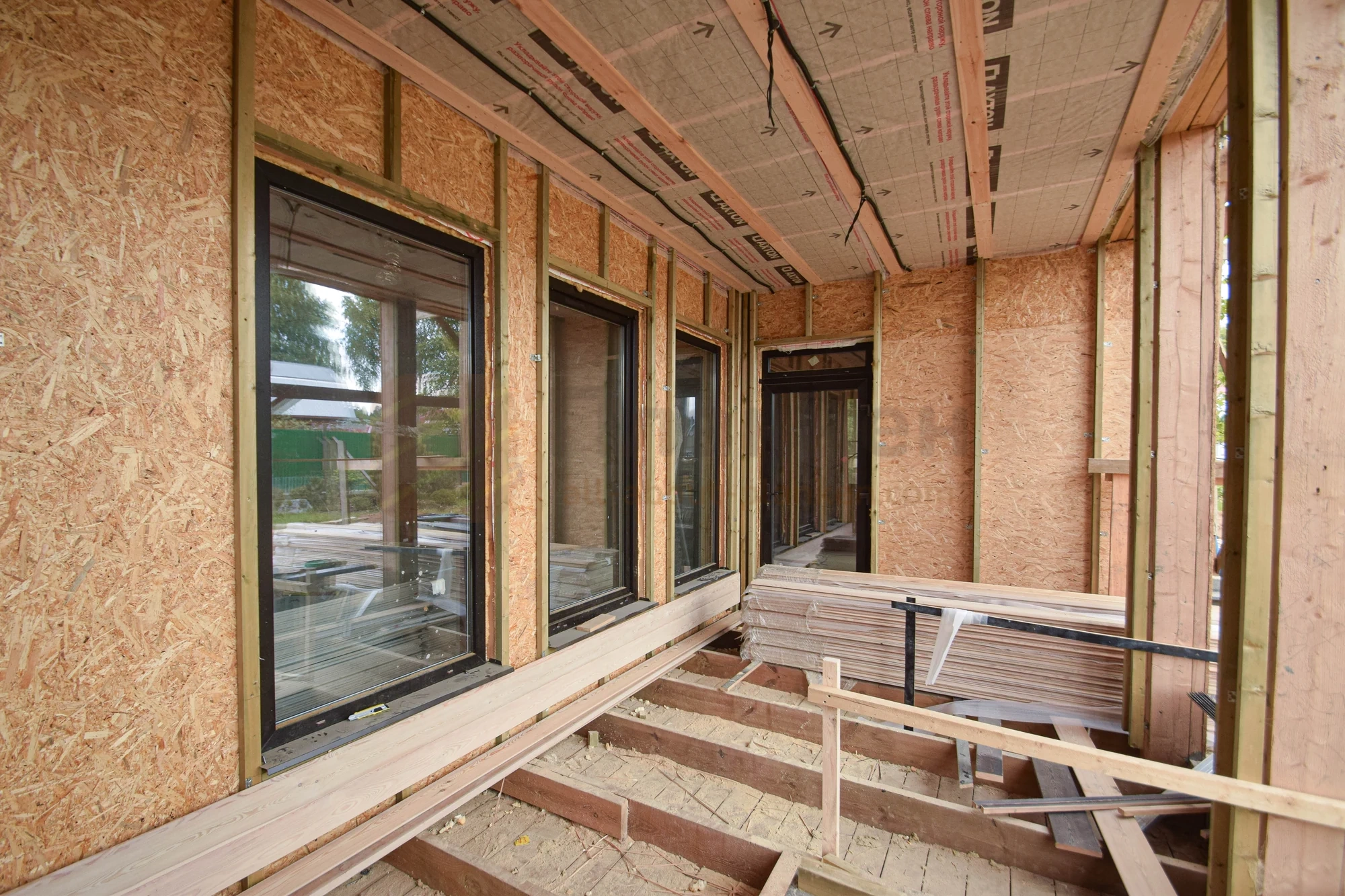

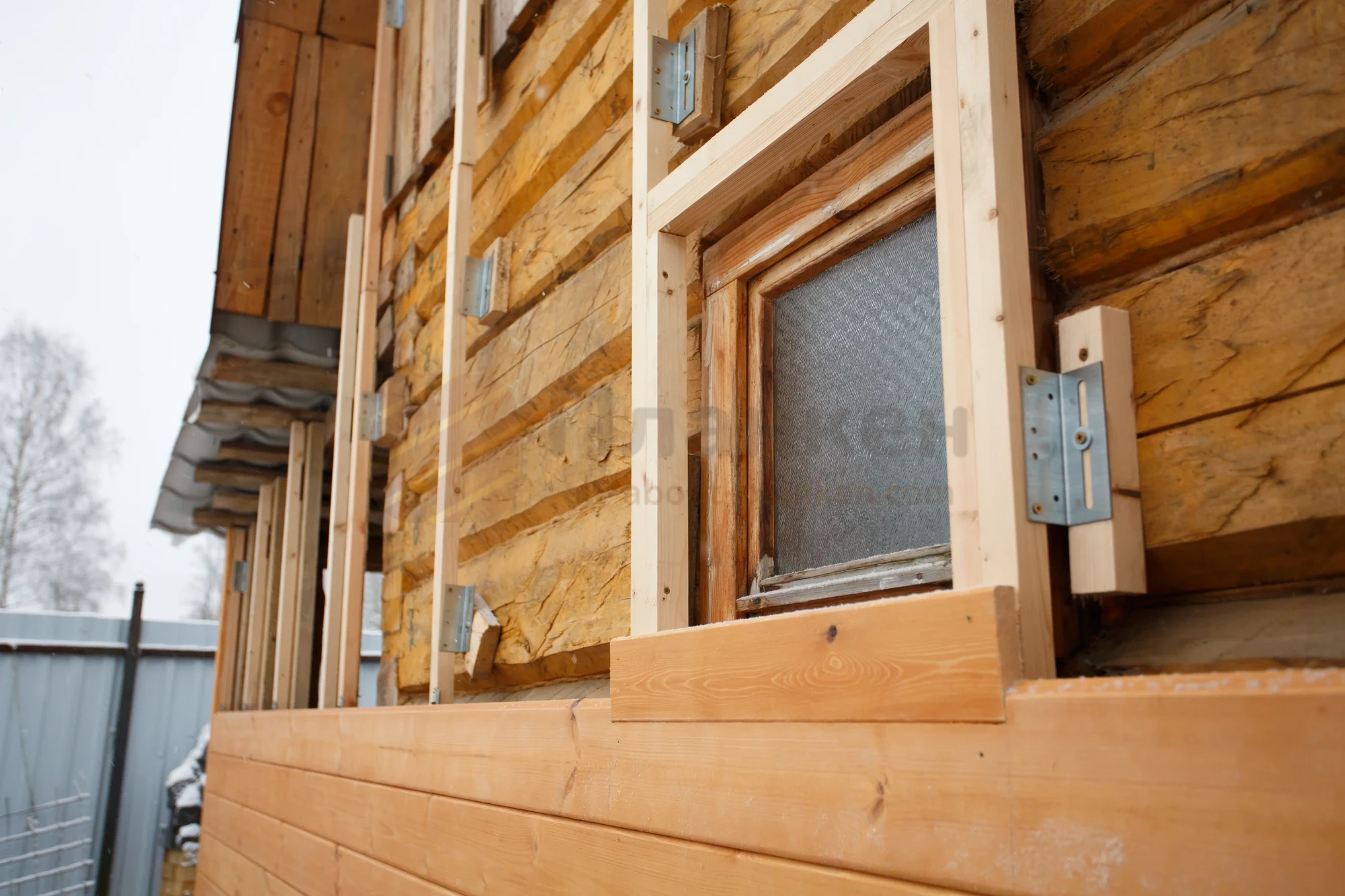

У окна глубина откоса и длина отлива должны соответствовать готовой толщине фасада. После добавления утепления и подсистемы прежний отлив может оказаться слишком коротким. Доски не упирают в горизонтальную мокрую поверхность, верхние детали не должны собирать воду за облицовкой. Примыкание к штукатурке рассматривают отдельным узлом, а не заполняют жёстко монтажной смесью.

Новый планкен окрашивают до монтажа, пока доступны все необходимые поверхности. Для лиственницы в базе описана система Renner YM M101 и YS A300; для сосны — соответствующая схема с YS M300. Грунт, финиш и торцевой состав выполняют разные функции. На тыльной стороне и кромках применяют предусмотренную системой обработку, а не оставляют их без защиты ради экономии видимой краски.

Среди альтернативных вариантов в методичках приведены SAICOS Holzlasur и SAICOS Haus & Garten-Farbe, различающиеся декоративной задачей. В системе D-WOOD описаны цветной первый и бесцветный второй слой с контролем излишков. Выбор зависит от нужного внешнего вида и условий, а не от общего тезиса «любое натуральное масло подходит». Технологии разобраны в статье о выборе ЛКМ для деревянного дома.

После подрезки на объекте появляется открытый торец, который не защищён заводской окраской соседних поверхностей. Его дорабатывают по системе; в базе Renner для торцов указан YL C203. Перед нанесением поверхность должна быть подготовлена, а состав совместим с остальной отделкой. Герметик для торца не заменяет финиш на всей доске.

Окрашенные элементы переносят и укладывают так, чтобы не повредить покрытие. Между слоями и перед упаковкой выдерживают сроки из карты конкретного продукта. Если на объекте обнаружены непрокрасы или следы от прокладок, их исправляют до закрытия труднодоступного места. Локальную подкраску согласуют по образцу, чтобы ремонт не образовал контрастное пятно.

До облицовки принимают скрытые работы: опоры, крепление к стене, мембрану, утепление и пути воздуха. После каждого участка проверяют ряд, плоскость и швы. В конце осматривают торцы, углы и проёмы. Фотографии скрытых узлов должны позволять понять, где находятся опоры и как собраны примыкания, а не просто подтверждать присутствие брусков на стене.

Трещина от самореза требует оценки соединения. Её нельзя считать устранённой после подкраски. Аналогично, выступающую доску не следует насильно притягивать без выяснения причины: возможны кривая опора, коробление материала, мусор за пластиной или неправильно установленный крепитель. Сначала устраняют причину, затем восстанавливают отделку.

Низ и верх фасада проверяют на сохранность продухов; у каждого окна смотрят отвод воды и завершение участка облицовки. Оставшиеся обрезки, упаковку и монтажный мусор из полости убирают. Накладка не должна скрывать торец без опоры или перекрывать предусмотренное движение воздуха.

Владельцу передают сведения о крепеже, покрытии, цвете и порядке замены доски. При скрытом монтаже этот порядок зависит от сборки, поэтому его полезно показать на образце. Качественная установка прямого или косого планкена определяется не только отсутствием видимых саморезов: она должна сохранять крепление, водоотвод и возможность обслуживания всей облицовки.
