Вентилируемый фасад из планкена: секреты и рекомендации
Вентилируемый фасад из планкена — это облицовка с воздушной полостью за доской. Воздух должен входить внизу, проходить за деревянной плоскостью и выходить вверху, помогая конструкции просыхать. Щели между досками не заменяют этот канал. Работу фасада определяют основание, подсистема, гидроветрозащитная мембрана при её применении, крепёж и узлы примыканий.
Утепление включают в систему по задаче стены: вентфасад может быть и без дополнительной теплоизоляции. Наружный защитный слой под планкеном — гидроветрозащитная мембрана, выбранная для условий фасада. Ниже разобраны функции каждого элемента, выбор материалов, монтаж и приёмка без универсальных обещаний по толщине утеплителя, шагу опор и сроку службы.
Преимущества и недостатки вентилируемого фасада из планкена
Главное преимущество системы — возможность отводить влагу из полости за облицовкой при правильно устроенном воздухообмене. Доска прикрывает стену от прямого воздействия осадков и солнца, а подсистема позволяет вывести ровную чистовую плоскость. При необходимости в конструкцию включают наружное утепление. Каждая из этих функций зависит от устройства конкретного узла, а не от одного названия материала.
Планкен даёт выбор направления, ширины, рисунка и покрытия. На одной стене можно выделить входную группу, на другой выполнить протяжённую деревянную плоскость. Система допускает замену облицовки в пределах предусмотренного способа крепления. Но скрытые тыльные пластины могут потребовать разборки соседних рядов: обещать простую замену любой одной доски без изучения крепежа неправильно.
Ограничения связаны с дополнительными слоями, выносом фасада и обслуживанием древесины. Нужны подсистема, крепёж, угловые и оконные детали, нижние и верхние продухи. На высоких участках потребуется доступ для осмотра и обновления покрытия. Цена квадратного метра доски не включает эти работы, поэтому сравнение с другими отделками ведут по готовой конструкции.
Нельзя приписывать всей системе пожарные свойства только по породе или покрытию планкена. Состав стены, утепление, мембраны и узлы рассматривают совместно в проекте. Декоративная деревянная облицовка не становится негорючей от нанесения обычного масла. Общие различия дерева и минеральной облицовки разобраны в статье о фиброцементе и планкене.
Из каких слоёв состоит фасад и что делает каждый
Несущая стена принимает нагрузку через анкеры, кронштейны или другую рассчитанную схему. Подсистема задаёт вынос и плоскость, удерживает облицовку. Утеплитель, если он нужен, уменьшает теплопотери, а наружная гидроветрозащитная мембрана в соответствующей системе защищает его от ветра и влаги. Перед мембраной сохраняют вентиляционную полость, затем устанавливают планкен.
Такое описание задаёт функции, но не означает, что на каждом доме нужно добавлять одинаковый набор слоёв. Например, существующая каркасная стена уже может иметь свою наружную защитную плоскость. У каменной стены состав и состояние основания отличаются. Прежде чем проектировать облицовку, выясняют, что уже есть, какие слои пригодны и где проходят несущие элементы.
| Элемент | Задача | Что нельзя подменять |
|---|---|---|
| Крепление к стене | Передать нагрузку на основание | Креплением только в штукатурку или утеплитель |
| Подсистема | Создать опоры и финишную плоскость | Попыткой притянуть кривую доску к неровной стене |
| Гидроветрозащитная мембрана | Защитить предусмотренный наружный слой конструкции | Случайной тёмной плёнкой без фасадного назначения |
| Вентиляционный канал | Обеспечить движение воздуха за облицовкой | Одними щелями между лицевыми досками |
| Планкен и покрытие | Сформировать защищённую декоративную облицовку | Отливом, гидроизоляцией проёма или несущей стеной |
Крепёж и доборы включают в систему сразу. Кронштейн выбирают с учётом выноса, направляющую — под облицовку, соединения металлов — под условия эксплуатации. Случайная замена детали может изменить несущую способность или коррозионную стойкость. Особенно это важно возле цоколя, проёмов и на углах, где конструкция отличается от ровного глухого участка.
Основание и подсистема: дерево, каменная стена, каркас
На каменном основании проверяют материал стены и его состояние. Газобетон, полнотелый кирпич, пустотелый блок и бетон требуют разных креплений. Для слабого или неизвестного основания может потребоваться испытание крепежа. Длину анкера нельзя выбирать только по толщине видимой штукатурки: нагрузка должна передаваться в предусмотренную несущую часть.
На деревянном доме учитывают усадку и движение стены. Один из вариантов для такого основания — скользящие уголки KUC с продолговатыми отверстиями. Смысл такого узла — позволить предусмотренное перемещение, сохраняя опору фасада. Но само наличие длинного отверстия не делает соединение рабочим: расположение, ход и затяжку определяют по схеме, не блокируя скольжение случайным саморезом.
У каркасного дома проверяют положение стоек и состав наружной обшивки. Подсистему крепят к основанию, допустимому проектом, а не к произвольно выбранной точке листа. Отдельно рассматривают углы, края проёмов и места выноса. Если используется металлическая подсистема, её соединения, прокладки и крепёж должны соответствовать выбранной системе.
Деревянную обрешётку собирают из материала с подходящим состоянием и геометрией. Сечение и шаг назначают под доску, крепление и нагрузку. Сырая кривая рейка способна изменить плоскость уже после установки отделки. Выравнивание выполняют до крепления планкена, контролируя крайние и промежуточные опоры по лазеру, шнуру и правилу.
Как работает вентиляционный зазор при разном направлении доски
При горизонтальной облицовке вертикальные направляющие могут одновременно служить опорами и формировать пути движения воздуха. Внизу и вверху сохраняют предусмотренные продухи. Сетка или перфорация защищает полость от насекомых, но уменьшает проходное сечение, что нужно учитывать в узле. Нельзя закрывать низ фасада сплошной планкой ради аккуратного вида.

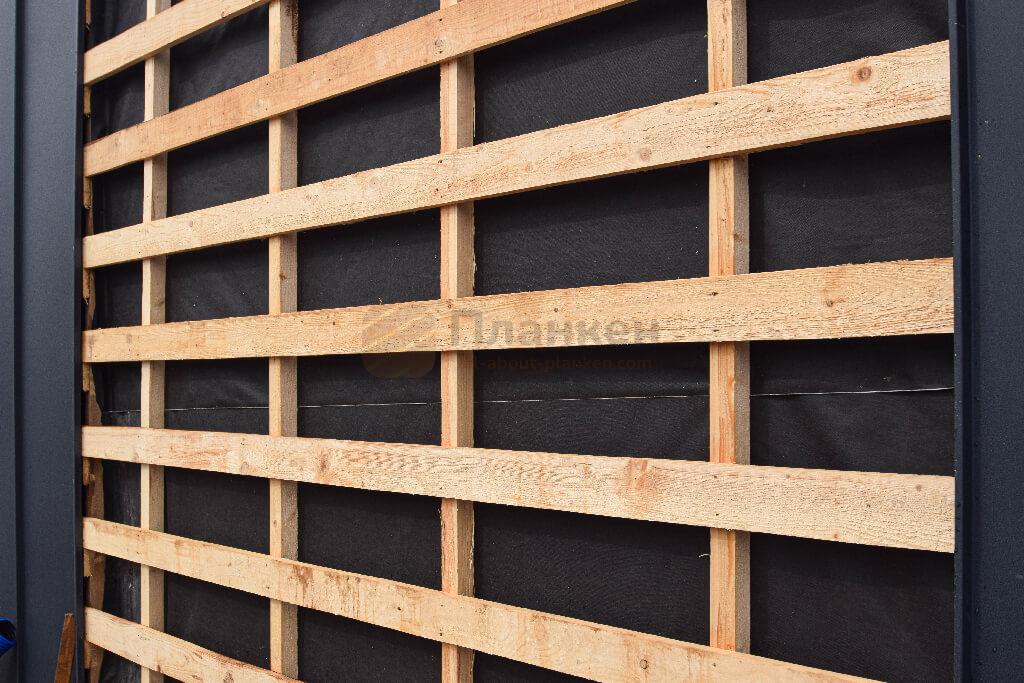

При вертикальном планкене опоры для доски идут поперёк, поэтому требуется отдельная логика непрерывного канала. В перекрёстной деревянной схеме вертикальные дистанционные элементы находятся за горизонтальными монтажными брусками. Если прижать последние прямо к защитной плоскости, образуются карманы. Последовательность показана в статье о вертикальном монтаже планкена.
Диагональная раскладка тоже требует опор по направлению, совместимому с доской, и сохранения воздухообмена за ними. Просто повернуть обрешётку недостаточно. У окон и других прерываний рассматривают каждый отдельный участок канала. Полость над проёмом не начинает автоматически проветриваться от продуха, расположенного далеко внизу стены.
Размер полости выбирают по фасадной системе и условиям здания, а не приравнивают к толщине случайно имеющейся рейки. Зазор между досками — отдельный параметр. В частности, стопор конкретного LesFix может задавать шов около 6 мм, но это ничего не говорит о требуемой глубине пространства за облицовкой. Различие важно и при расчёте материала, и при приёмке работ.
Гидроветрозащитная мембрана и утеплитель под планкеном

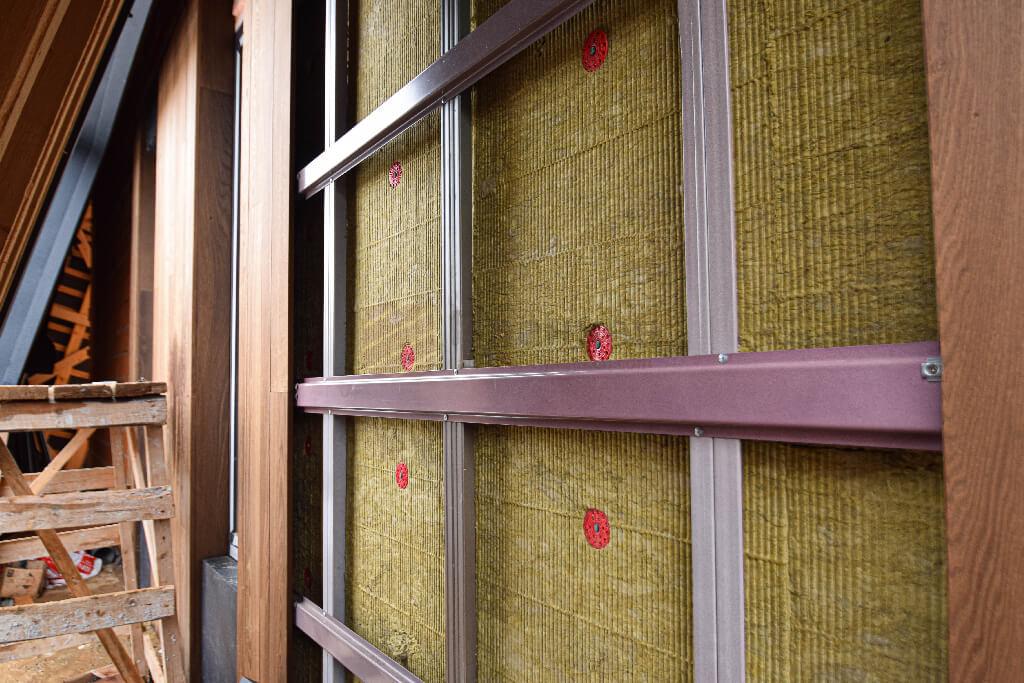

Для утеплённого фасада выбирают теплоизоляцию, пригодную к работе в навесной системе. В методической базе рассматриваются минераловатные плиты, которые сохраняют форму и закрепляются по предусмотренной схеме. Их толщину и крепление определяют по теплотехнической задаче и конструкции стены. Произвольно добавленные 50 или 100 мм не являются расчётом.
Плиты укладывают без непредусмотренных щелей и деформации, не закрывают мокрый материал. У кронштейнов и проёмов выполняют точную подгонку. Утеплитель не должен выпирать в воздушную полость и сужать её. Исправлять такую ошибку сжатием плиты или случайной дополнительной рейкой после монтажа облицовки поздно: скрытый слой принимают заранее.
Наружная гидроветрозащитная мембрана должна соответствовать открытой или закрытой структуре облицовки. Для прямого планкена важны допустимые размеры швов и стойкость к свету, попадающему через них. Чёрный цвет полезен для внешнего вида, но не подтверждает этих свойств. Марку полотна выбирают по технической карте с учётом фасада, а не только по надписи «ветрозащита».
Нахлёсты, примыкания к проёмам и повреждения оформляют совместимыми лентами и системными деталями. Скобы могут временно удерживать полотно, но сами по себе не создают герметичный узел вокруг окна или кронштейна. Полотно должно отводить воду по согласованной схеме, не образуя карманов. Его наличие не освобождает от устройства отливов и капельников.
Как выбрать подходящий планкен и защитное покрытие

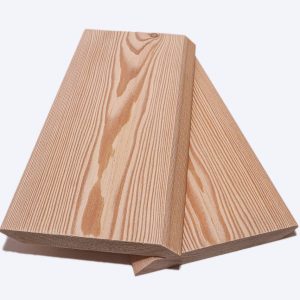

Прямой профиль даёт открытый рисунок швов; скошенный частично закрывает их при взгляде с определённого направления. Оба требуют рабочего зазора и совместимого крепления. Выбор не сводится к словам «скрытый» и «открытый»: нужно видеть сечение и образец сборки. Геометрия досок и замковых альтернатив разобрана в статье о деревянных фасадных профилях.
Для лиственницы учитывают подготовку крепёжных отверстий, торцов и состояние поверхности. Для сосны — особенности сучков и смолы при выборе окраски. Термодревесина меньше реагирует размерами на влажность, но требует бережного крепления и защиты внешнего вида от солнца. Размер доски влияет на шаг опор и раскрой, поэтому его утверждают до расчёта подсистемы. Подробнее — о размерах планкена.
В технической базе приведены конкретные покрытия: Renner YM M101 с YS A300 для лиственницы и с YS M300 для сосны; SAICOS Holzlasur для фасадной лессировки и Haus & Garten-Farbe для укрывной отделки. Для D-WOOD описан цветной первый слой с последующим D-WOOD Бесцветный. Эти варианты не смешивают: выбирают одну согласованную систему и её подготовку.
Покрытие наносят до монтажа, чтобы обработать кромки и предусмотренную системой тыльную сторону. После каждого реза восстанавливают торцевую защиту. В монтажной базе указан Renner YL C203; совместимость со всей отделкой проверяют отдельно. Подробный выбор продукта есть в статье о маслах для планкена. Расход и сушку назначают по карте продукта, а не по одной общей цифре.
Крепёж, окна и углы: детали, которые определяют результат
Открытые фасадные саморезы фиксируют доску через пласть, скрытые тыльные пластины соединяют её с опорами с обратной стороны. Для LesFix подбирают версию под ширину доски и схему установки. Чернение делает крепёж менее заметным в шве, но не заменяет подходящей коррозионной защиты. Крепить через одну предусмотренную направляющую нельзя.
ПЛАНфикс, системы крепления в кромку и тыльные пластины не взаимозаменяемы по одному признаку «не видно головок». Их назначение и профиль проверяют по инструкции производителя. Особенно важно не переносить интерьерный крепитель на фасад без подтверждения. Сравнение устройства и ремонтопригодности приведено в статье о вариантах крепежа.
Оконный отлив выводит воду наружу; его длина и боковые сопряжения зависят от выноса фасада. Откос не должен перекрывать воздушную полость или зажимать торцы досок. В местах стыков по длине обоим концам нужны предусмотренные опоры. Общие принципы соединений разобраны в статье о стыковке планкена.
Наружный угол можно оформить накладной деталью, согласованным добором или точным столярным соединением. Стык «на ус» требует учёта движения древесины; красивый запил при монтаже не гарантирует неизменного шва. Если дерево соседствует со штукатуркой, её раствор не должен связывать материалы жёстко. Три варианта границы показаны в статье о комбинированном фасаде.
Этапы монтажа вентилируемого фасада из планкена
Первый этап — обследование и разметка. Фиксируют основание, размеры проёмов, вынос, направление доски, линии соединений и места опор. Проверяют, помещаются ли утепление, вентиляционная полость и облицовка в согласованную геометрию окон и свесов. Ошибку толщин лучше устранить на разрезе, чем на готовом откосе.
Далее монтируют крепление к основанию и подсистему, устанавливают утеплитель при его наличии и гидроветрозащитную мембрану по проекту. Формируют воздушный канал. Принимают скрытые работы: анкеровку, плоскость, крепление теплоизоляции, примыкания и продухи. Делают фотографии, на которых можно понять расположение деталей, а не только общий вид стены.
Планкен сортируют и подготавливают по раскладке, окрашивают и защищают торцы. Первый ряд выставляют по уровню или разметке. Дальше фиксируют доски в каждую опору, контролируя шов и накопление размера. Для плотных пород и термодревесины предусматривают предварительное сверление. Слишком длинный саморез к тыльной пластине не должен выходить на лицевую сторону.
После обшивки устанавливают согласованные доборы и проверяют водоотвод. Нижние торцы не должны упираться в отмостку, настил или отлив, а верхняя планка — перекрывать выход воздуха. Монтаж не завершён, пока из полости не убраны упаковка, остатки раствора и другие препятствия. На каждой отдельной плоскости повторяют проверку пути воздуха.
Приёмка, диагностика проблем и обслуживание
При приёмке проверяют комплект документов на скрытые работы, затем внешний вид и доступные узлы. Нужны ровные ряды, предусмотренные швы, защищённые резы, целые кромки и правильно затянутый крепёж. Углы, нижняя граница и оконные примыкания требуют отдельного осмотра. Ровная центральная часть стены не доказывает, что эти узлы выполнены правильно.
Если доска темнеет возле торца, сначала проверяют источник намокания, отлив и просушивание. Если появляются волны, оценивают геометрию подсистемы, влажность и зазоры. Если покрытие разрушается локально, выясняют, не попадает ли туда вода постоянно. Повторная окраска без устранения причины может только временно изменить внешний вид.
Владелец получает название покрытия, цвет, данные крепления и порядок обслуживания. Осмотр помогает вовремя заметить повреждения и засорение продухов. Интервал обновления зависит от продукта, экспозиции и состояния поверхности; одинаковый срок для всех фасадов не назначают. Для ремонта сохраняют материал и сведения о партии, понимая, что новая доска может отличаться от уже эксплуатировавшейся по оттенку.
В итоговую смету включают не только планкен, но и подсистему, теплоизоляцию, мембрану, крепёж, защиту древесины, все примыкания и доступ для работ. Такая детализация позволяет сравнить предложения по одинаковому объёму. Рабочий вентфасад определяется тем, что каждый слой выполняет свою функцию, а узлы дают воде выход и сохраняют просушивание деревянной облицовки.
Вопрос–ответ
Зачем нужна вентиляционная полость за планкеном?
Главное преимущество системы — возможность отводить влагу из полости за облицовкой при правильно устроенном воздухообмене. Доска прикрывает стену от прямого воздействия осадков и солнца, а подсистема позволяет вывести ровную чистовую плоскость. При необходимости в конструкцию включают наружное утепление.
Из каких слоёв состоит система?
Несущая стена принимает нагрузку через анкеры, кронштейны или другую рассчитанную схему. Подсистема задаёт вынос и плоскость, удерживает облицовку. Утеплитель, если он нужен, уменьшает теплопотери, а наружная гидроветрозащитная мембрана в соответствующей системе защищает его от ветра и влаги.
Как основание стены влияет на подсистему?
На каменном основании проверяют материал стены и его состояние. Газобетон, полнотелый кирпич, пустотелый блок и бетон требуют разных креплений. Для слабого или неизвестного основания может потребоваться испытание крепежа.
Как организуют вентиляцию при горизонтальной облицовке?
При горизонтальной облицовке вертикальные направляющие могут одновременно служить опорами и формировать пути движения воздуха. Внизу и вверху сохраняют предусмотренные продухи. Сетка или перфорация защищает полость от насекомых, но уменьшает проходное сечение, что нужно учитывать в узле.
Как выбирают утеплитель для вентфасада?
Для утеплённого фасада выбирают теплоизоляцию, пригодную к работе в навесной системе. В методической базе рассматриваются минераловатные плиты, которые сохраняют форму и закрепляются по предусмотренной схеме. Их толщину и крепление определяют по теплотехнической задаче и конструкции стены.
Чем отличаются открытый и скрытый крепёж?
Открытые фасадные саморезы фиксируют доску через пласть, скрытые тыльные пластины соединяют её с опорами с обратной стороны. Для LesFix подбирают версию под ширину доски и схему установки. Чернение делает крепёж менее заметным в шве, но не заменяет подходящей коррозионной защиты.
Что проверяют при приёмке вентфасада?
При приёмке проверяют комплект документов на скрытые работы, затем внешний вид и доступные узлы. Нужны ровные ряды, предусмотренные швы, защищённые резы, целые кромки и правильно затянутый крепёж. Углы, нижняя граница и оконные примыкания требуют отдельного осмотра.
