Навесные вентфасады из планкена: современное решение для облицовки
Практическое руководство специалиста по фасадным системам команды «Планкен-Эксперт»
Навесной вентилируемый фасад из планкена — это многослойная система, в которой деревянная доска выполняет роль наружной облицовки. За ней находится подсистема, воздушный зазор и, в зависимости от стены и проекта, утеплитель с защитными слоями. Если рассматривать только красивую доску, можно получить фасад, который плохо просыхает и сложно ремонтируется.
В этой статье я разбираю именно устройство системы и ключевые узлы. Пошаговый монтаж отдельных профилей остаётся темой специализированного руководства, чтобы не создавать конкуренцию с основной статьёй о технологии установки.
Как работает навесной вентилируемый фасад
Облицовка принимает на себя часть атмосферного воздействия и формирует внешний вид здания, но не является герметичной стеной. Вода может попадать в открытые зазоры, поэтому внутренние слои и примыкания должны безопасно отводить влагу. Воздушный промежуток помогает конструкции просыхать, если он непрерывен от нижнего входа до верхнего выхода.
Вентиляцию нельзя свести к случайной пустоте за доской. Воздуху нужен путь, а воде — направление стока. Забитый утеплителем или перекрытый горизонтальной рейкой канал перестаёт работать. При вертикальной раскладке планкена часто требуется перекрёстная схема обрешётки, чтобы сохранить движение воздуха.
Материал дополняет, а не заменяет проектную защиту стены. Для каждого основания — каркасного, деревянного, каменного — состав слоёв и крепление определяют отдельно. Универсальный «пирог» без проверки основания может привести к увлажнению и слабому крепежу.
| Элемент | Задача | Что проверить |
|---|---|---|
| Планкен | Наружная облицовка и архитектурный рисунок | Породу, профиль, геометрию, покрытие |
| Крепёж | Передача нагрузки на подсистему | Совместимость с профилем, древесиной и улицей |
| Направляющие | Ровная опорная плоскость | Материал, шаг, ориентацию, выравнивание |
| Вентиляционный зазор | Просушивание и вывод влаги | Непрерывность, вход и выход воздуха |
| Защитная мембрана | Защита утеплителя или стены по проекту | Назначение, ориентацию, нахлёсты, примыкания |
| Кронштейны и анкеры | Крепление системы к основанию | Расчёт, основание, коррозионную совместимость |
Из каких слоёв состоит фасад
Основание
Сначала обследуют стену. Важно знать материал, ровность, прочность и состояние поверхности. Для ответственного крепления к каменному основанию проектировщик может назначить испытания анкеров. Деревянная стена требует понимания усадки и движения, каркасная — правильной работы плёнок и стоек.
Теплоизоляция и защитный слой
Утеплитель применяют не потому, что любой вентилируемый фасад обязан быть утеплённым, а по теплотехническому решению здания. Материал, толщина, количество слоёв и крепление определяются расчётом. Снаружи теплоизоляцию защищают подходящим паропроницаемым материалом, если он предусмотрен системой.
Нельзя называть внешний слой «гидроизоляцией» и одновременно обещать, что он всегда заменит все остальные решения. У мембраны есть конкретное назначение, направление укладки и требования к нахлёстам. Оконные и дверные проёмы должны быть включены в непрерывный контур защиты.
Подсистема и воздушный канал
Направляющие создают плоскость для облицовки. Деревянная обрешётка требует сухого подходящего материала и защиты по проекту. Металлическая подсистема даёт иной способ выравнивания и крепления, но должна учитывать коррозию, температурные деформации и совместимость элементов.
Толщину воздушного канала нельзя назначать одной цифрой для любого здания. Она зависит от высоты, архитектуры, направления реек и системного решения. Главный принцип — не перекрыть движение воздуха утеплителем, доборным элементом или ошибочной перемычкой.
Деревянная или металлическая подсистема
Деревянная обрешётка понятна монтажникам и удобна для крепления деревянной облицовки. Но её геометрия и влажность должны быть стабильными. Сырая или кривая рейка перенесёт деформацию на фасад. Контакт с мокрыми зонами и нижними участками нужно исключить конструктивно.
Металлическая подсистема позволяет точнее выравнивать основание и используется в сложных проектах. При этом нельзя собирать её из случайных профилей без расчёта. Кронштейны, направляющие и соединения работают как единая система, а крепление планкена к металлу требует согласованного решения.
| Критерий | Деревянная обрешётка | Металлическая подсистема |
|---|---|---|
| Выравнивание | Зависит от качества реек и подкладок | Выполняется системными кронштейнами и направляющими |
| Крепление планкена | Много совместимых саморезов и скрытых пластин | Нужен узел, рассчитанный на металл |
| Влага | Древесина должна быть защищена и просыхать | Контролируют коррозионную совместимость |
| Сложность | Подходит для многих частных фасадов | Рациональна при сложной геометрии и основании |
| Проектирование | Шаг и сечение всё равно рассчитывают | Требуется системный расчёт элементов |
Прямой и скошенный планкен на фасаде
Прямой профиль подчёркивает открытые зазоры и строгий ритм. Через них виден фон, поэтому мембрана или подложка должны быть визуально аккуратными и подходящими для открытых швов. Скошенный профиль частично перекрывает обзор зазора, но не превращает облицовку в герметичный шип-паз.

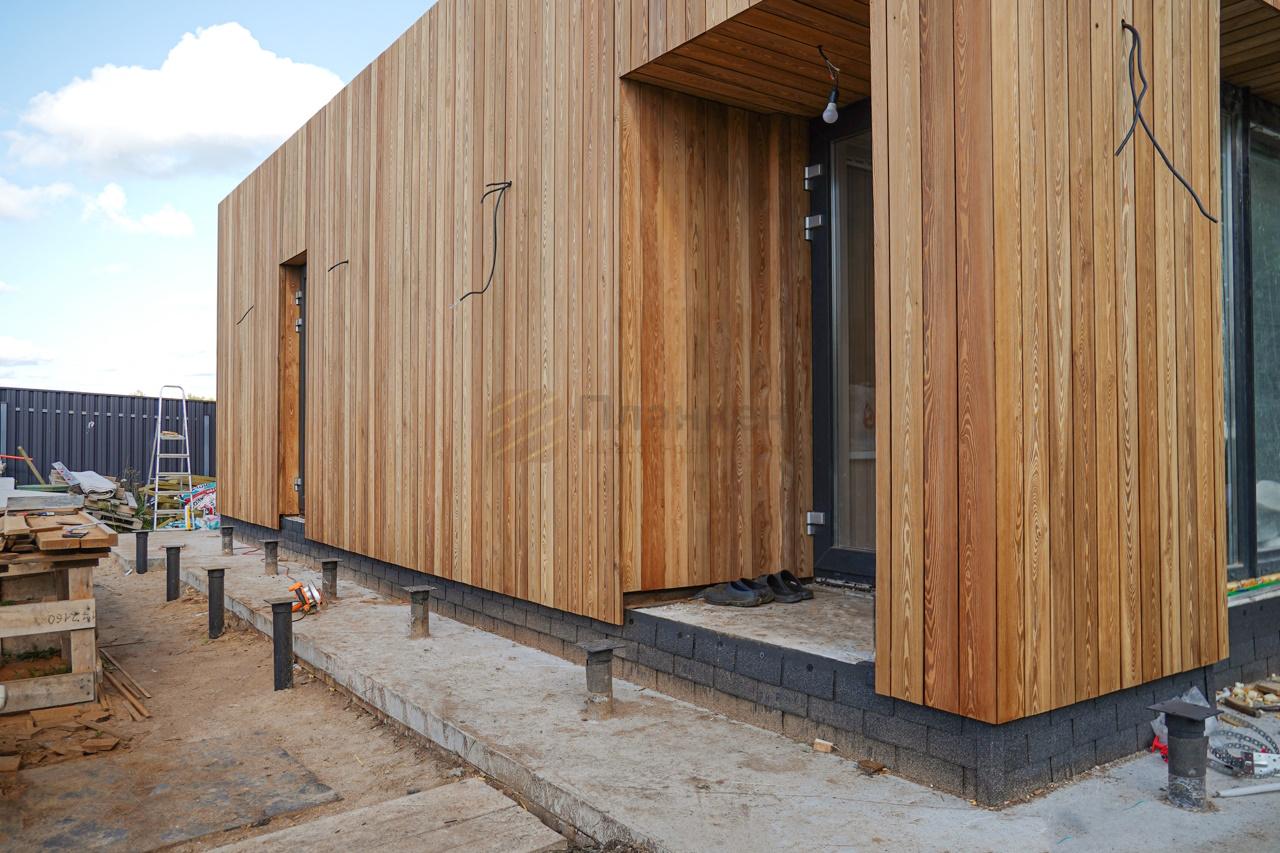

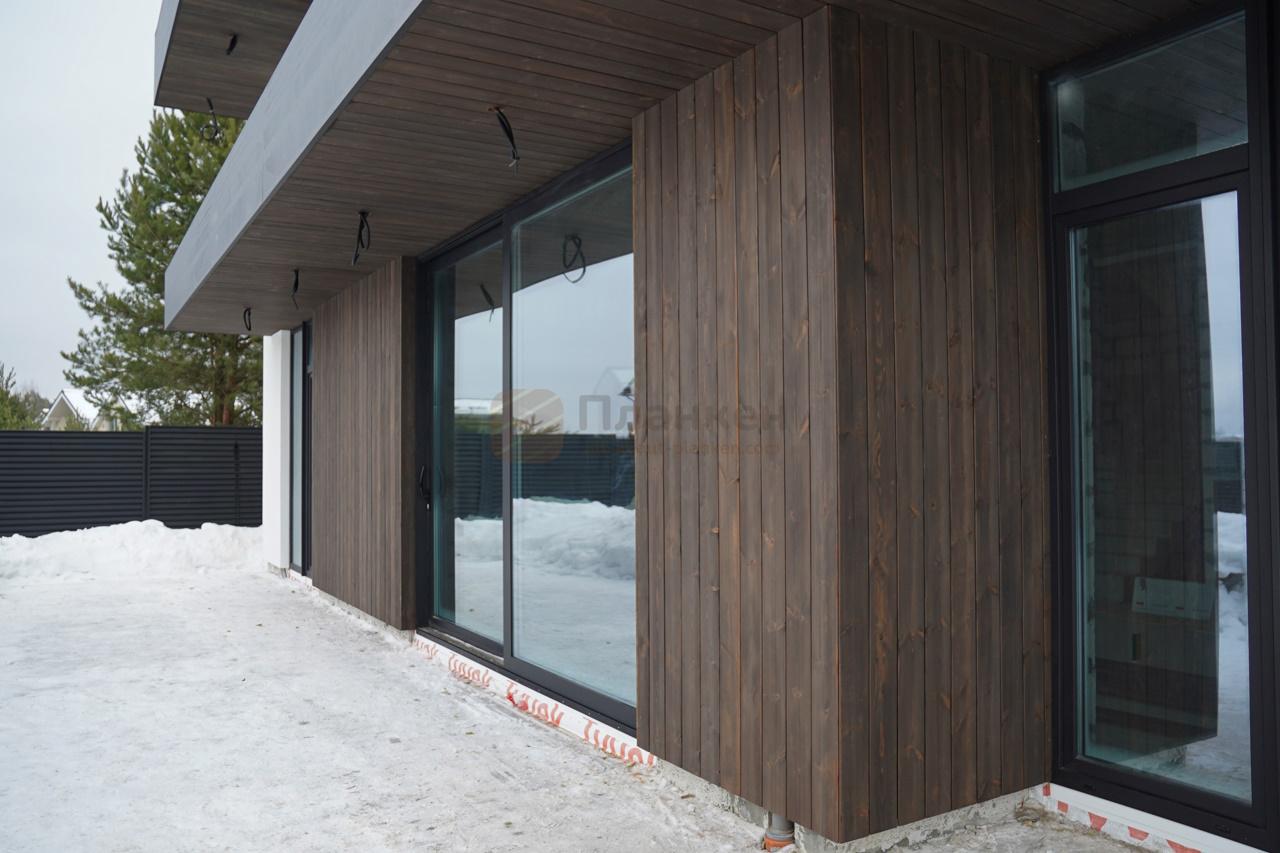

Горизонтальная раскладка чаще позволяет сформировать вертикальные каналы на направляющих. При вертикальной доске нужны решения, которые не перекроют восходящий поток. Диагональный рисунок требует особенно тщательной схемы опор и большого внимания к подрезкам.
Размер доски выбирают вместе с масштабом здания и стабильностью материала. Широкий элемент создаёт крупный рисунок, но сильнее показывает геометрию и природный разнотон. Полезные параметры собраны в статье о размерах, сортах и видах планкена.
До покраски и раскладки партию принимают по заявленному сорту, проверяют сучки, трещины, кромки и кривизну. Порядок такой проверки описан в статье о дефектах планкена при выборе и эксплуатации.

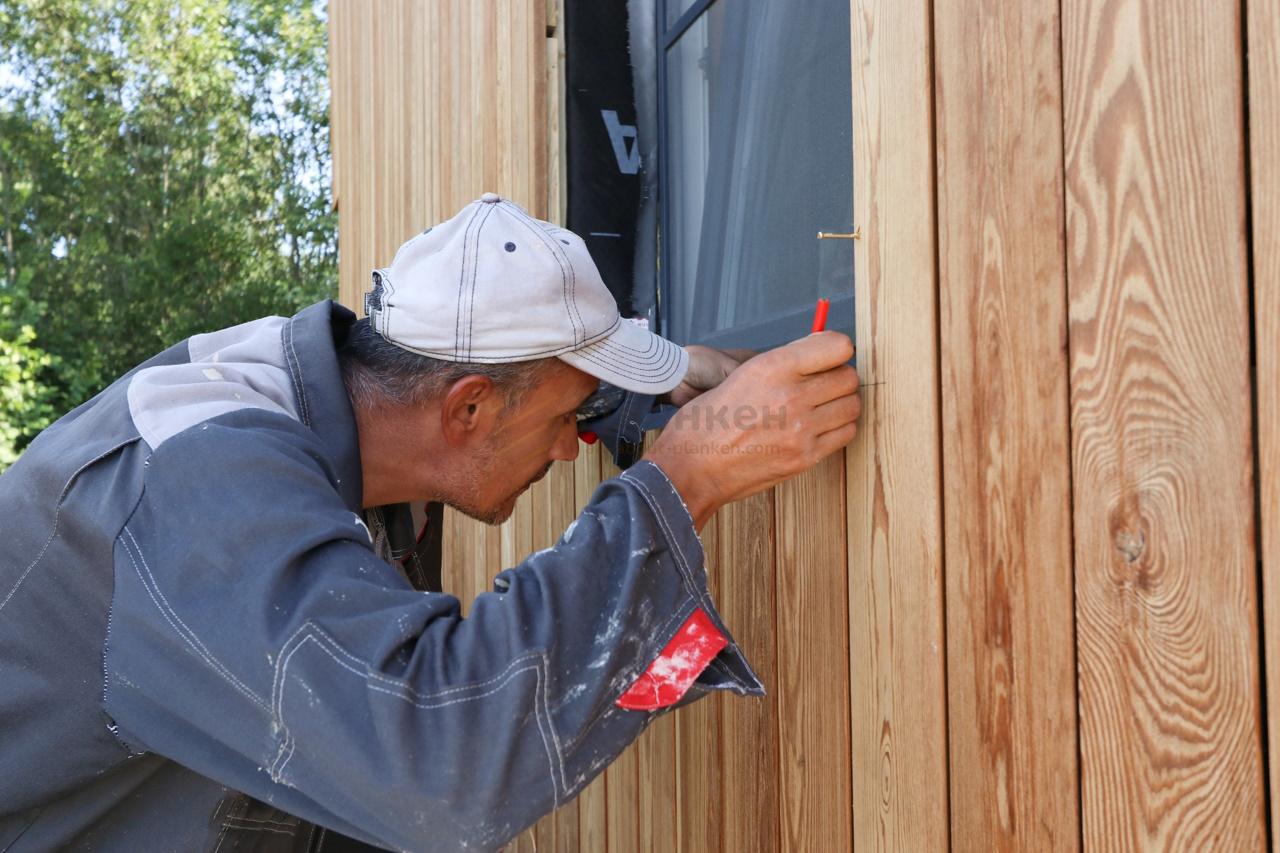

Крепление облицовки
Открытые фасадные саморезы дают понятный контролируемый узел, но требуют ровной разметки и подходящей головки. Скрытые пластины сохраняют чистую лицевую поверхность, однако зависят от профиля, ширины доски и материала направляющей. Обзор вариантов находится в статье о крепеже планкена на фасаде.
Крепёж не должен удерживать доску любой ценой. Сильно выгнутый элемент сортируют, а не превращают в пружину. У торцов отверстия подготавливают по инструкции; свежий рез защищают до окончательной установки.
Критические узлы вентфасада

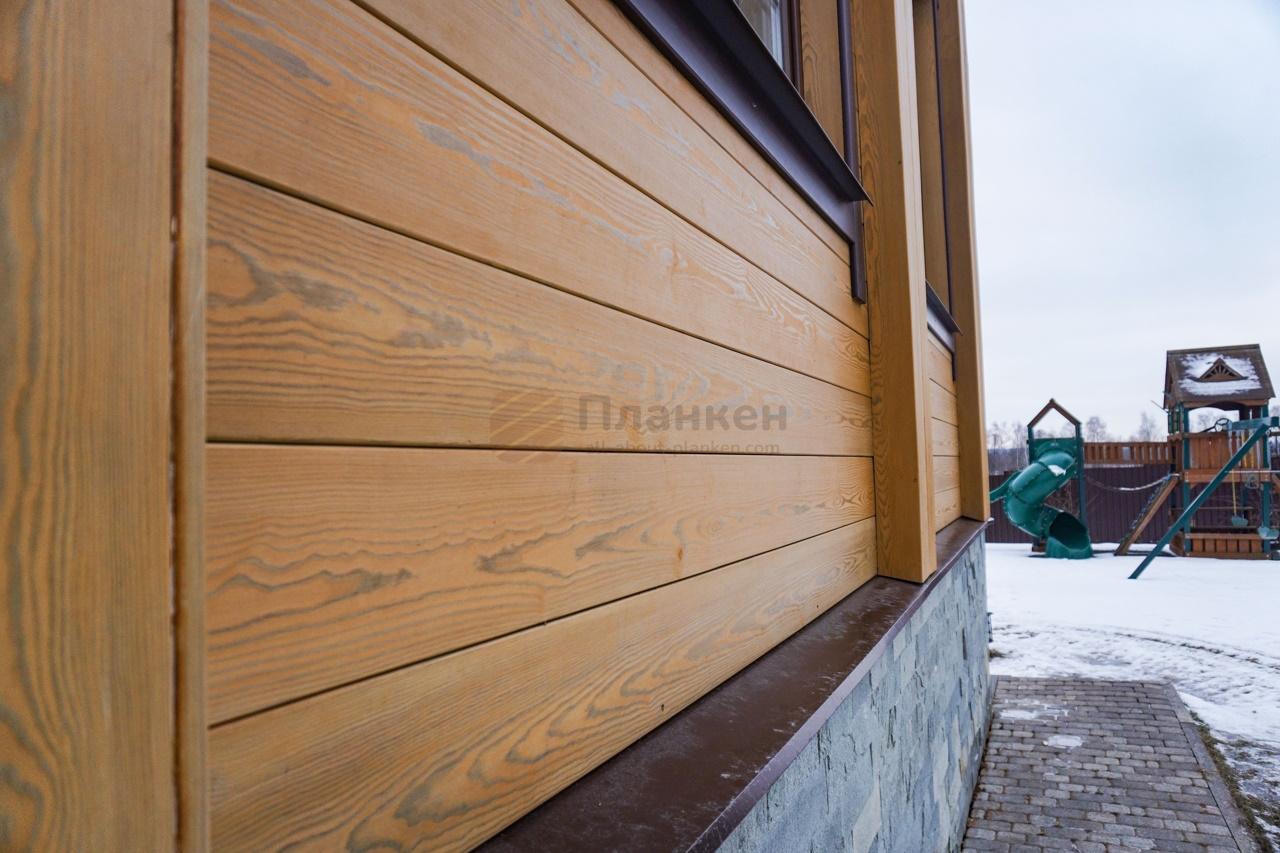

Нижний старт и цоколь
Низ фасада получает брызги, снег, грязь и механические воздействия. Планкен не опускают в постоянную влажную зону. Вход воздуха защищают от крупного мусора и насекомых подходящим элементом, не перекрывая вентиляцию. Отлив должен отводить воду наружу.
Верхнее завершение
Воздух должен выйти из канала, а вода — не попасть за облицовку через незащищённый торец. Карниз, парапет или примыкание проектируют как законченный узел. Герметизация не должна закупоривать весь вентиляционный путь.

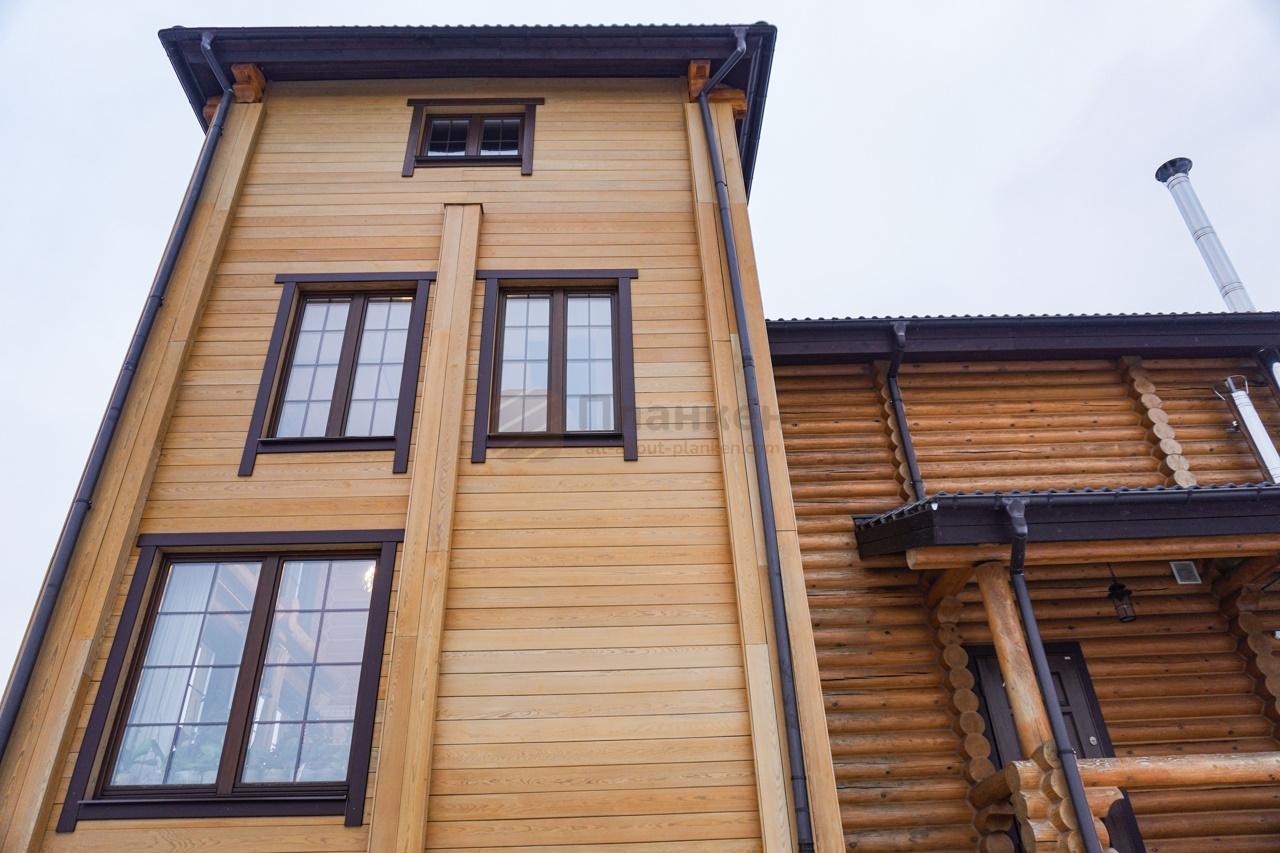

Окна и двери
Откосы, верхний отлив, боковые примыкания и нижний отлив соединяют с защитным контуром стены. Ошибка здесь может проявиться не на доске, а внутри конструкции. Раскладку планкена вокруг проёмов делают до монтажа, чтобы избежать узких случайных вставок.
Наружные и внутренние углы
Угол должен учитывать торцы досок, движение материала, сток воды и выбранную архитектуру. Его можно решить доборным элементом, стыковкой или открытым приёмом, но импровизация на последнем ряду обычно даёт неровный рисунок.
Стыки по длине
Каждый торец должен иметь опору и доступ для защиты. Стыки распределяют по фасаду или выстраивают по проектному ритму. Случайная «лесенка» заметна на большой плоскости и усложняет обслуживание.
Покраска планкена и обслуживание фасада
Наружную доску лучше готовить и окрашивать до монтажа, когда доступны кромки и торцы. После подрезки покрытие на свежем резе восстанавливают. Система должна подходить породе, поверхности и уличной эксплуатации. Порядок выбора изложен в статье о ЛКМ для деревянного дома.
Пигмент помогает защищать древесину от изменения цвета, но не отменяет обслуживание. Южная сторона и зона без свеса стареют быстрее. Фасад осматривают регулярно, очищают от грязи, проверяют торцы, крепёж и нижний узел. Обновление назначают по фактическому состоянию.
Если поверхность посерела, сначала определяют состояние покрытия и древесины. Нанесение тёмного слоя поверх слабого основания только маскирует проблему. Практическая последовательность дана в статье о восстановлении цвета после ультрафиолета.
Ремонтопригодность
Хороший фасад позволяет заменить локально повреждённую доску и восстановить покрытие без демонтажа большой плоскости. Для этого сохраняют схему крепления, данные о цвете и несколько запасных элементов из партии. Новый фрагмент всё равно может отличаться от выветренной поверхности, поэтому ремонт заранее оценивают визуально.
Как проверить качество до закрытия фасада
- Подтвердить состояние и прочность основания.
- Сверить подсистему с проектом и направлением планкена.
- Проверить плоскость направляющих.
- Убедиться в непрерывности вентиляционного канала.
- Осмотреть мембрану, нахлёсты и примыкания.
- Проверить нижний и верхний вход/выход воздуха.
- Согласовать раскладку, стыки и углы на пробном участке.
- Проверить крепёж и защиту свежих торцов.
- Зафиксировать скрытые слои фотографиями до облицовки.
Контрольный фрагмент помогает увидеть реальный ритм зазоров, глубину крепления и цвет. После утверждения он становится эталоном для бригады. Если геометрия начинает уходить, ошибку исправляют сразу, а не на последнем углу.
Полный монтаж прямого и скошенного профиля подробно разобран в статье об установке планкена и подборе крепежа. Эта страница остаётся обзором устройства навесной системы и не дублирует пошаговую инструкцию.
Типичные ошибки
- Считать облицовку герметичным наружным слоем.
- Оставлять случайную пустоту вместо непрерывного вентзазора.
- Перекрывать канал горизонтальными рейками.
- Крепить подсистему к слабому основанию без проверки.
- Назначать один шаг направляющих для любого профиля.
- Не проектировать углы, проёмы и отливы до монтажа.
- Использовать фасадную доску для выравнивания каркаса.
- Красить только видимую поверхность после сборки.
- Не оставлять возможности локального ремонта.
Сравнение деревянной облицовки с другими материалами можно посмотреть в статье о планкене и композитах.
Частые вопросы
Обязательно ли утеплять вентфасад?
Нет, необходимость и параметры утепления определяются теплотехническим решением здания. Воздушный канал нужен и в неутеплённой облицовке, если так устроена система.
Можно ли монтировать планкен прямо на стену?
Для вентилируемого фасада нужна подсистема, формирующая ровную опору и воздушный промежуток. Прямое крепление лишает конструкцию этих функций.
Какая обрешётка лучше — дерево или металл?
Выбор зависит от основания, геометрии, нагрузки и проекта. Обе системы требуют расчёта и совместимого крепления планкена.
Скошенный планкен защищает от воды лучше прямого?
Он частично перекрывает визуальный зазор, но фасад остаётся негерметичной облицовкой. Внутренние слои и отвод воды всё равно обязательны.
Нужно ли красить доску с обратной стороны?
Порядок обработки всех сторон определяет выбранная система и проект. Решение принимают до монтажа, когда скрытые поверхности доступны.
Как обслуживать деревянный фасад?
Регулярно осматривать покрытие, торцы, крепёж, нижний узел и загрязнения. Обновлять защиту по состоянию и техническому регламенту.
Для расчёта системы специалисты «Планкен-Эксперт» запрашивают основание стены, высоту здания, раскладку доски, профиль, породу и проектные узлы — одной фотографии фасада недостаточно.
