Крепление планкена внахлест: лучшие способы и практические советы для надежного монтажа

Вентзазор — рабочая часть фасада, а не пустота за доской. В него попадает часть дождевой влаги, особенно при открытых швах и ветровом дожде, и конструкция должна эту воду вывести и затем просохнуть. Поэтому канал оставляют непрерывным, с входом воздуха снизу и выходом сверху. Его нельзя перекрывать утеплителем, пеной, отливом или горизонтальным бруском без предусмотренного прохода воздуха. Принцип системы подробно раскрыт в статье о вентилируемом фасаде из планкена.

Порядок монтажа

1. Определить тип облицовки: открытый скошенный планкен, горизонтальный реальный нахлёст или вертикальную двухслойную схему.
2. Вывести подсистему в единую плоскость и сформировать непрерывный вентиляционный канал.
3. Проверить влажность и геометрию досок, затем рассортировать их по оттенку, рисунку и длине.
4. До первой доски решить углы, проёмы, низ и верх фасада, места торцевых стыков и направление водоотвода.
5. Собрать контрольный участок на реальной подсистеме и проверить фактическую геометрию шва или перекрытия.
6. Фиксировать каждую доску в каждой предусмотренной проектом точке опирания.

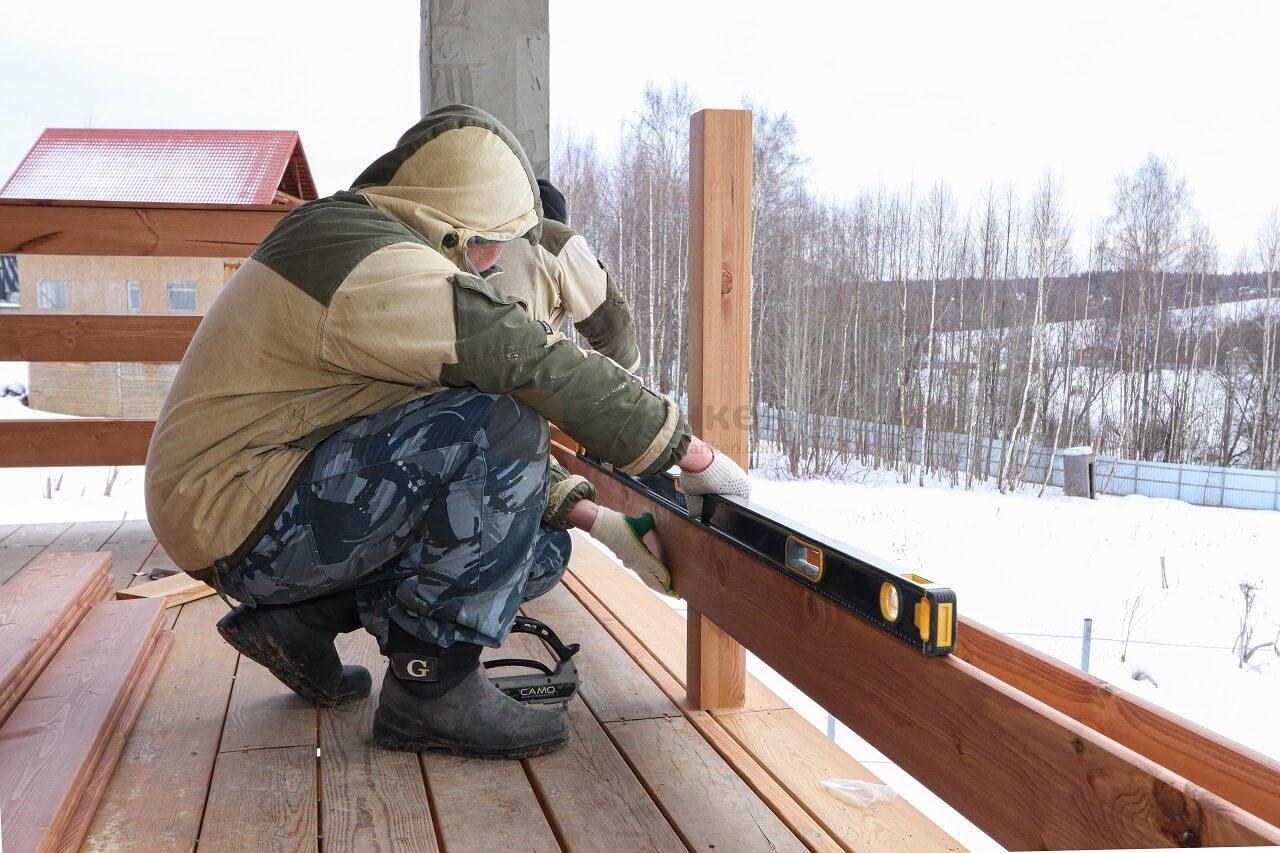

7. Во время монтажа контролировать плоскость, рабочую ширину, зазор или величину нахлёста и положение крепежа.
8. Каждый свежий рез очищать от пыли и сразу восстанавливать защиту торца принятой системой покрытия.

Вертикальная раскладка требует отдельного подхода. При обычном вертикальном планкене сначала создают вертикальный вентканал, затем горизонтальную опору для досок. При вертикальном board-on-board нужно дополнительно рассчитать оба слоя облицовки так, чтобы верхняя доска перекрывала шов нижнего ряда, а элементы могли работать независимо. Её особенности разобраны отдельно в материале о вертикальной установке планкена.

Как выбрать крепёж

Крепёж выбираю только после того, как известны порода, толщина и ширина доски, профиль, направление монтажа, материал подсистемы и способ раскладки. Для обычного фасадного планкена применяют либо рассчитанную скрытую систему, либо фасадные саморезы в пласть. Для лиственницы, термодревесины и других плотных или хрупких пород отверстия предварительно засверливают, особенно возле торцов.

Скрытое крепление не означает, что доску можно фиксировать через одну направляющую. Каждая точка пересечения планкена с предусмотренной опорой должна работать. Для систем типа LesFix опорная поверхность должна быть достаточной для нормального крепления; практический шаг подсистемы зависит от толщины и ширины доски, породы, ветровой нагрузки и проекта. Для наружной лиственницы часто работают в диапазоне около 400–500 мм, но это не универсальная цифра для любого объекта.

В двухслойной вертикальной системе особенно важно не стягивать одним саморезом две перекрывающиеся доски там, где им необходимо независимо менять ширину. Иначе крепёж превращает нормальную сезонную деформацию древесины в напряжение вокруг отверстия и создаёт предпосылки для трещин.

Нельзя объявлять один тип крепежа универсальным. Полезный обзор решений приведён на странице крепежа для планкена и в статье о вариантах фиксации на фасаде.

Углы, проёмы и стыки

Угол проектируют до начала рядовой обшивки. Варианты — открытый торец, накладной элемент, Г-образная деталь или запил. Запил «на ус» выглядит аккуратно сразу после монтажа, но чувствителен к влажностным перемещениям древесины и требует очень стабильной геометрии материала.

Вокруг окон важнее всего не декоративная накладка, а путь воды. Верхний узел должен отбрасывать воду наружу, боковые детали не должны направлять её за облицовку, а нижний ряд планкена не должен перекрывать работу оконного отлива и дренажных отверстий.

Торцевые стыки располагают на предусмотренных опорах. Если две доски сходятся по длине, обеим нужен нормальный участок крепления; оставлять два торца на случайной узкой кромке одного бруска без принятого узла не следует.

Размер доски влияет на ритм фасада и монтаж. Как подобрать длину, ширину и сорт, объяснено в руководстве о размерах планкена. Перед работой также проверяют геометрию и допустимые особенности партии.

Типичные ошибки монтажа

• Называть любой скошенный планкен «монтажом внахлёст», хотя доски фактически не перекрывают друг друга.
• Поворачивать горизонтальную «ёлочку» вертикально и считать, что узел продолжит отводить воду тем же способом.
• Перекрывать вентиляционный канал горизонтальной обрешёткой при вертикальном монтаже.
• Фиксировать планкен через одну направляющую или пытаться крепежом выправить кривую доску.
• Жёстко прошивать одним крепежом обе доски вертикальной двухслойной схемы там, где им требуется независимое движение.
• Оставлять открытыми свежие торцы после подрезки или красить фасад только по лицу уже после установки.
• Начинать рядовую обшивку до разработки цоколя, окон, углов, верха фасада и торцевых стыков.

Для наружного планкена предпочтительна покраска до монтажа. Так можно нормально подготовить и защитить не только лицо, но и кромки, тыльную сторону и торцы — в объёме, который требует конкретная система ЛКМ. Свежие торцы после любого реза обрабатывают повторно. Последовательность подготовки раскрыта на странице покраски планкена.

Зачем нужна предварительная раскладка

Перед креплением я раскладываю партию по оттенку, рисунку, длине и геометрии. Это особенно важно для натурального дерева: несколько контрастных досок, случайно собранных рядом, могут выглядеть как дефект фасада, хотя каждая из них отдельно соответствует сортности.

Для реального нахлёста раскладка нужна ещё и технически. Проверяю фактическую рабочую ширину доски после перекрытия, чтобы к оконному проёму или углу не прийти с полосой в 20–30 мм. Для скошенного профиля проверяю одинаковую ориентацию кромок. Для вертикального board-on-board сначала рассчитываю положение нижних досок, затем оси верхнего ряда и величину перекрытия с обеих сторон.

Контрольный участок показывает то, чего не видно на чертеже: фактическую тень, глубину ступени, видимость мембраны и подсистемы, положение крепежа и реакцию досок на выбранный зазор. После утверждения эти размеры фиксируют и переносят на фасад.

Как обеспечить ремонтопригодность

Перед выбором скрытого крепежа нужно понимать не только способ установки, но и обратную последовательность. Некоторые системы позволяют заменить крайнюю доску быстро, но локальная замена элемента в середине готовой плоскости потребует последовательного демонтажа соседних рядов. Это нормально, если заказчик знает об этом заранее.

В местах, где позже понадобится доступ к коммуникациям, светильникам, камерам или другому оборудованию, лучше заранее сформировать понятный съёмный участок. Делать сервисный люк после того, как весь фасад собран на скрытом крепеже, — плохое время для инженерного творчества.

После монтажа фасад проверяют как систему: положение досок, крепёж, торцы, примыкания, окна, цоколь, верхнюю часть стены и свободный проход воздуха. Если древесина регулярно намокает в одном месте, сначала устраняют источник воды, а уже потом ремонтируют покрытие.

Монтаж внахлёст начинаю с определения самой схемы. Нужны материал стены, состав утепления, высота здания, ветровая нагрузка, порода и размеры планкена, профиль, ориентация досок, конструкция подсистемы и требования пожарной безопасности. Только после этого можно назначать шаг опор, крепёж и конкретные узлы.

Измеряю стены и проверяю диагонали. Отклонения основания компенсируются подсистемой, а не натяжением или перетягиванием облицовочной доски. Для горизонтального нахлёста особенно важна стартовая линия: ошибка нижнего ряда последовательно переносится вверх и на длинной стене становится хорошо заметной.

До поставки составляю карту длин. Она показывает, где можно работать целой доской, где будут торцевые соединения и какие длины дадут минимальные отходы. Одновременно карта помогает распределить естественный разнотон и не собирать несколько стыков в одну заметную вертикальную линию.

Контроль подсистемы

Подсистема должна одновременно решать три задачи: передавать нагрузку от облицовки на основание, формировать точную монтажную плоскость и сохранять вентиляцию за доской. Одно нельзя получать за счёт другого.

При горизонтальном планкене вертикальные направляющие удобны тем, что одновременно являются монтажной опорой и формируют непрерывный путь движения воздуха снизу вверх. При вертикальном планкене ситуация сложнее: доскам нужна горизонтальная опора, но сплошные горизонтальные рейки способны разделить вентзазор на закрытые карманы. Поэтому сначала формируют вертикальный вентиляционный уровень, затем горизонтальный монтажный.

В двухслойной вертикальной схеме board-on-board геометрия ещё требовательнее: подсистема должна принять крепёж обоих рядов там, где он предусмотрен, не заставляя верхнюю доску прошивать нижнюю. Узел лучше разложить на чертеже до монтажа, а не выяснять расположение брусков через уже установленную облицовку.

У углов, проёмов, торцевых стыков и оборудования дополнительные опоры устанавливают заранее. Мембрану не превращают в решето случайными перестановками брусков; повреждённые участки восстанавливают совместимой системой производителя.

Деревянная и металлическая подсистема требуют соответствующего метиза. Саморез, хорошо работающий в сухом деревянном бруске, не становится автоматически правильным крепежом для тонкостенного стального профиля. Антикоррозионная стойкость крепежа выбирается под наружную эксплуатацию и конкретную древесину.

Контрольный фрагмент

До массового монтажа собираю несколько досок на той же подсистеме и тем же крепежом, которые будут применяться на фасаде. Для горизонтального нахлёста проверяю фактическое перекрытие, рабочую ширину, линию капельного сброса и положение самореза. Для обычного скошенного планкена — величину открытого шва и обзор внутрь фасада.

Если рассматривается вертикальный нахлёст, одного ряда досок для образца недостаточно. Нужно собрать оба слоя: нижний ряд с промежутками и верхние перекрывающие доски. Только такой образец покажет реальную глубину фасада, величину бокового перекрытия и возможность независимого движения элементов.

Отдельный контрольный фрагмент нужен возле окна или угла. На чистой плоскости практически любая раскладка выглядит убедительно; большинство проблем появляется именно там, где её нужно закончить.

Подробный порядок работ

1. Принять основание, проверить геометрию и зафиксировать отклонения.
2. Определить состав стены, положение мембраны и надёжные точки крепления подсистемы.
3. Собрать направляющие, дополнительные опоры углов, окон и торцевых стыков.
4. Проверить непрерывность вентиляционного канала, вход воздуха снизу и выход сверху.
5. Принять планкен по влажности, профилю, размерам, сортности и геометрии.
6. Разложить материал по длине, оттенку и положению на каждой плоскости.
7. Собрать контрольный фрагмент именно выбранного типа нахлёста.
8. Установить стартовый элемент и повторно проверить его линию.
9. Крепить каждую доску к каждой предусмотренной проектом опоре.
10. Контролировать рабочую ширину, нахлёст или зазор, плоскость и положение крепежа.
11. После каждого реза очищать и защищать свежий торец принятой системой.
12. Перед сдачей проверить проёмы, углы, цоколь, верх фасада и свободную вентиляцию.

Использую исправную пилу с острым диском. На рваном торце сложнее получить равномерную защиту, а скол на окрашенной доске останется видимым. Планкен хранят горизонтально на прокладках, защищая от прямых осадков, но не запечатывая влажную древесину под герметичной плёнкой. Намокшую пачку сначала приводят в нормальное состояние, а не закрывают в фасаде в надежде, что «там высохнет».

Открытый или скрытый крепёж

Открытый фасадный саморез даёт простой и хорошо контролируемый узел. Его легче проверить и, как правило, легче демонтировать. Но шляпки становятся частью архитектуры фасада, поэтому линии крепежа размечают так же внимательно, как линии самих досок. Саморез не утапливают с образованием глубокой воронки: повреждённая древесина вокруг головки хуже переносит наружную эксплуатацию.

Скрытая система позволяет оставить лицевую сторону чистой, но требует стабильной геометрии доски и точной подсистемы. В системе LesFix крепёж устанавливается на каждой предусмотренной опоре; версия со стопором одновременно формирует заданный междосочный зазор, версия без стопора требует одинаковых монтажных дистанцеров.

Для настоящей двухслойной вертикальной облицовки принцип крепления определяется отдельно. Нельзя механически переносить схему скрытого крепежа обычного однослойного планкена на board-on-board, не проверив расположение двух рядов и возможность их независимого движения.

Погода и состояние древесины

Фасад не собирают из явно переувлажнённой древесины и не закрывают мокрое основание. Проверяю влагу не по тому, сухая ли поверхность на ощупь, а влагомером и с учётом условий хранения партии.

Особенно внимательно отношусь к монтажу окрашенного материала после дождя. Влага, попавшая в свежий торец или под пачку, может сохраняться дольше, чем на лицевой стороне. Закрывать такую доску вторым слоем вертикального нахлёста — значит дополнительно затруднять её высыхание.

При подкраске резов соблюдают температурные ограничения и время сушки конкретного ЛКМ. Работать на раскалённой солнцем доске или под дождём нельзя только потому, что монтажная бригада сегодня приехала. График фасада обязан подстраиваться под технологию, а не наоборот.

Приёмка фасада

Плоскость осматриваю не только фронтально, но и при боковом свете: так становятся видны ступени, волны и сбившийся ритм. У горизонтального нахлёста контролирую одинаковую рабочую ширину рядов и направление перекрытия. У вертикальной двухслойной схемы — одинаковое положение верхних досок относительно швов нижнего ряда.

Проверяю крепёж во всех проектных опорах, свежие торцы, углы, окна, двери, цоколь и верх стены. Вентиляционные отверстия должны оставаться открытыми после установки декоративных деталей и сеток.

В исполнительной информации полезно сохранить схему подсистемы и скрытого крепежа до закрытия фасада. Через несколько лет фотография расположения брусков оказывается значительно полезнее философского воспоминания монтажника «по-моему, здесь что-то было».

Подготовка планкена перед установкой

Поступившую партию размещаю горизонтально на ровных прокладках, с защитой от дождя и прямого длительного солнца. Выборочно проверяю влажность, ширину, толщину, прямолинейность и профиль досок из разных пачек.

Для скошенного планкена особенно важна одинаковая геометрия кромки. Разная толщина или угол скоса дадут гуляющую теневую линию даже при идеально выставленной обрешётке. Для настоящего горизонтального нахлёста дополнительно проверяю фактическую рабочую ширину после перекрытия.

Сильно скрученную доску не следует силой притягивать к фасаду, превращая саморез и подсистему в приспособление для правки пиломатериала. Такой элемент сортируют до установки.

Наружный планкен предпочтительно окрашивать до монтажа. После резки торец очищают и заново защищают продуктом, предусмотренным конкретной системой ЛКМ. В двухслойной облицовке это особенно важно: после установки верхнего ряда часть поверхности нижней доски станет практически недоступной.

Окна, двери и инженерные выводы

Оконный узел должен работать независимо от того, насколько красив получился рисунок досок. Вода с верхней части фасада не должна попадать за раму или задерживаться на горизонтальной детали. Планкен не перекрывает дренаж окна и не упирается в отлив так, чтобы вода затягивалась обратно в древесину.

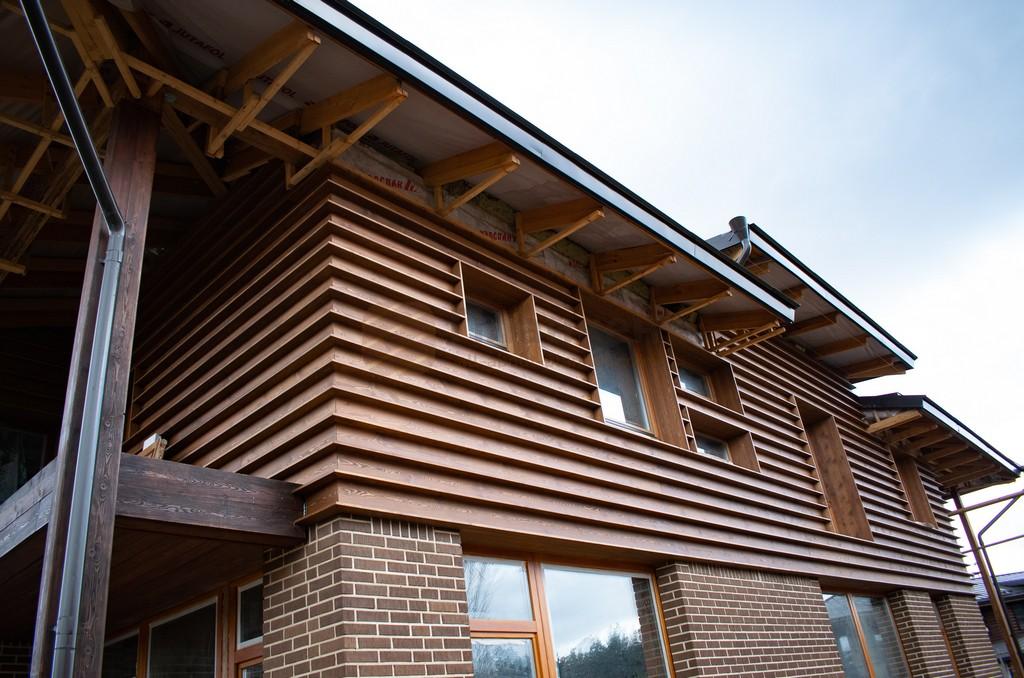

При горизонтальном нахлёсте отдельное внимание уделяю окончанию рядов у боковых откосов: каскадный рисунок имеет собственную толщину и его нужно аккуратно принять доборным элементом. При вертикальном board-on-board толщина фасада также получается больше однослойной облицовки, что заранее учитывают при проектировании откосов.

Возле светильников, камер, розеток и труб закладные устанавливают до облицовки. Сам планкен — финишный материал, а не универсальная несущая панель для тяжёлого оборудования.

Горизонтальная и вертикальная раскладка

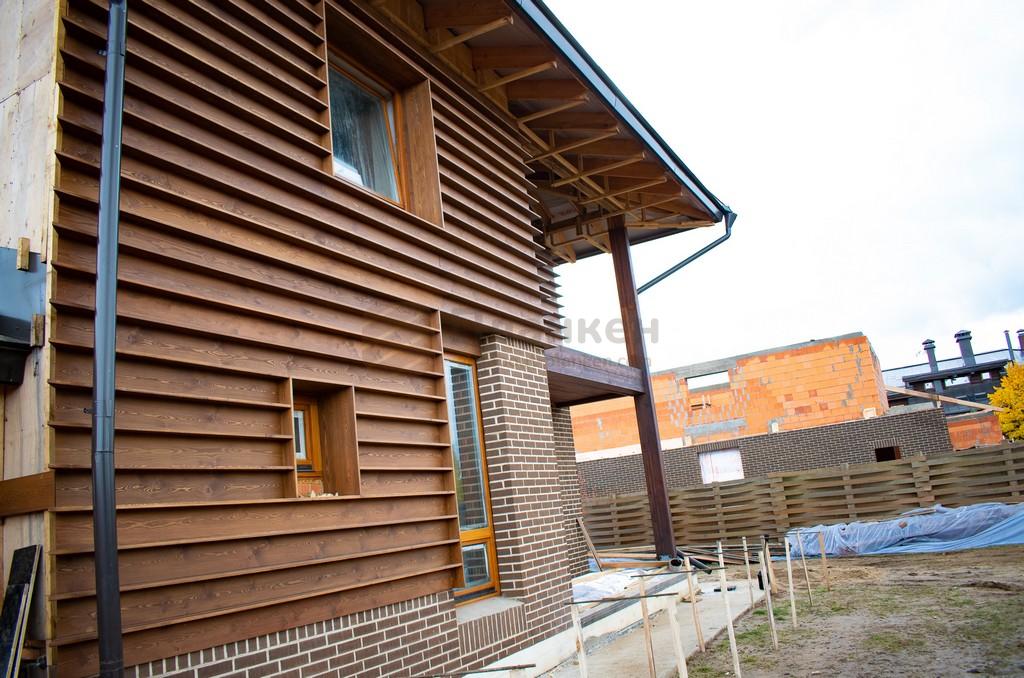

Если речь идёт именно о классическом нахлёсте типа «ёлочки», его нормальное положение — горизонтальное. Монтаж начинают снизу и идут вверх: каждая следующая доска перекрывает верхнюю часть предыдущей. Такое расположение использует силу тяжести себе в помощь — дождь проходит по наружной поверхности сверху вниз и сбрасывается с выступающих кромок. Именно поэтому направление нахлёста нельзя выбирать только по внешнему виду.

Обычный скошенный планкен — другой случай. Его косая кромка может формировать теневой шов и частично прикрывать обзор мембраны, но если доски физически не перекрываются, это открытая или полуоткрытая облицовка, а не «ёлочка».

Вертикальный нахлёст технически возможен, но это уже не горизонтальная «ёлочка, только стоя». Рабочая схема — два слоя вертикальных досок: нижние устанавливают с промежутками, верхние располагают над этими промежутками и перекрывают края нижних досок с обеих сторон. По сути получается выраженный рельеф: один ряд находится глубже, второй выступает наружу. Другой допустимый вариант — специальный заводской профиль с фальцем, shiplap или другим соединением, для которого производитель прямо разрешает вертикальную установку.

Если взять обычную доску для горизонтального нахлёста и просто развернуть её вертикально без такого узла, исходная схема отвода воды перестаёт работать. Поэтому сначала выбирается конструкция, а уже затем направление рисунка.

При любой вертикальной раскладке за облицовкой всё равно нужен непрерывный путь воздуха снизу вверх. Для этого, как правило, используют вертикальный вентиляционный уровень и поверх него горизонтальные опоры под доски либо другую рассчитанную пространственную подсистему.

Обслуживание фасада внахлёст

Осмотр начинаю не с вопроса «не пора ли ещё раз покрасить», а с воды. Проверяю отливы, водостоки, низ фасада, окна, углы, верхние завершения, состояние торцов и свободный проход воздуха. Постоянно темнеющая доска чаще говорит о регулярном увлажнении, а не о нехватке ещё одного слоя масла.

У горизонтальной нахлёстной облицовки дополнительно смотрю зоны перекрытия: не появились ли локальные деформации, из-за которых вода задерживается между досками. У вертикального board-on-board контролирую нижние торцы обоих рядов и сохранность перекрытия после сезонного изменения ширины древесины.

Срок обновления покрытия определяю по фактическому состоянию ЛКМ и инструкции производителя. Фасады, ориентированные на юг и запад, обычно получают более высокую УФ-нагрузку. Масляные системы ремонтопригодны, но новый слой наносят только после правильной очистки и подготовки поверхности.

При первоначальном заказе разумно оставить несколько досок той же партии для будущего ремонта. Через несколько лет найти абсолютно такой же оттенок, текстуру и профиль бывает сложнее, чем кажется в день монтажа.

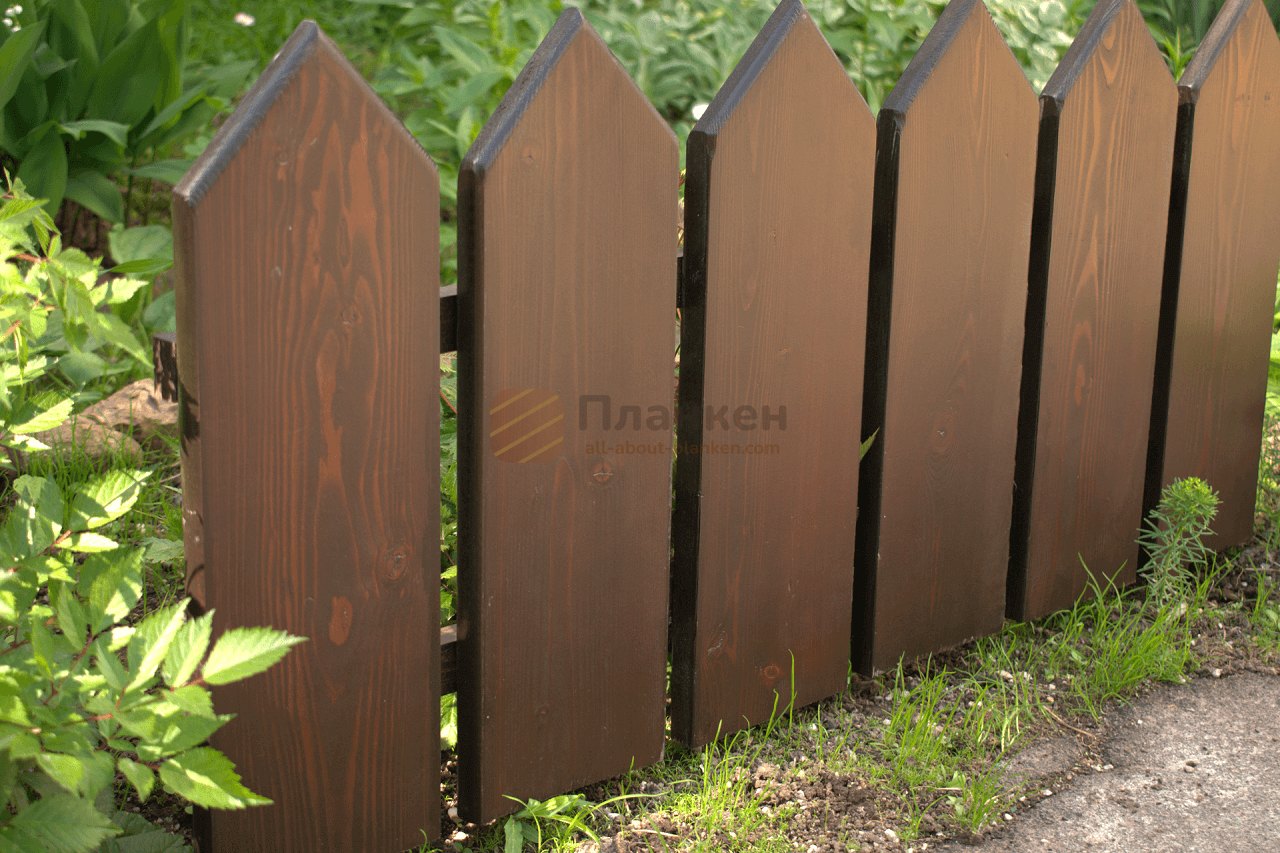

Планкен внахлёст на заборе

Отдельная и очень удачная область применения монтажа внахлёст — деревянные заборы. Здесь такая схема зачастую даже интереснее, чем на фасаде дома. Доски можно устанавливать горизонтально с перекрытием, формируя выраженный рельеф и плотную визуальную плоскость без прямого обзора участка через щели. В отличие от сплошного монтажа досок вплотную, нахлёст позволяет сохранить технологическую подвижность древесины и лучше переносит сезонные изменения её размеров, если правильно заданы перекрытие и крепление.

На заборе горизонтальный нахлёст даёт особенно выразительный рисунок: получается «ёлочка» или каскад, где каждая следующая доска частично перекрывает предыдущую. Такая конструкция хорошо подходит для сосны, лиственницы и окрашенного планкена, а сам забор выглядит значительно интереснее обычного штакетника или ровной сплошной обшивки. При этом важно не превращать нахлёст в жёстко зажатую конструкцию: доскам нужно оставить возможность изменять ширину, а крепёж должен проходить только через ту доску, которую он фиксирует, если выбранная схема предполагает независимое движение элементов.

На практике забор из планкена внахлёст — действительно удачное решение, если нужен непрозрачный деревянный экран с хорошей архитектурной фактурой. Но, как и на фасаде, результат определяется не только рисунком досок: нужны ровные стойки и лаги, правильный шаг опор, нормальный наружный крепёж, защита торцов и окраска всех доступных поверхностей до монтажа. Иначе красивый каскад довольно быстро начнёт рассказывать окружающим историю о том, как кто-то сэкономил на подсистеме.

Что зафиксировать в договоре

Фраза «смонтировать планкен внахлёст» недостаточна. В спецификации нужно указать профиль и показать принцип узла: горизонтальное перекрытие рядов, обычный скошенный планкен с рабочим зазором или вертикальный board-on-board. Иначе заказчик и монтажник могут одинаковыми словами называть три совершенно разные конструкции.

Также фиксируют породу, размеры, сорт, требования к влажности, направление раскладки, величину рабочего зазора или перекрытия, шаг и материал подсистемы, систему крепежа, обработку свежих торцов и основные примыкания.

Для окрашенной древесины записывают производителя и конкретную систему покрытия, цвет и предусмотренную технологией обработку поверхностей. Если фасад красится в цехе до монтажа, это тоже должно быть понятно из спецификации.

Также согласуют критерии приёмки: допустимый природный разнотон, расположение стыков, внешний вид открытого крепежа, контрольную плоскость и образец раскладки. Контрольный фрагмент фотографируют и сохраняют как часть согласованного результата. Такой порядок отделяет естественные особенности дерева от реального нарушения монтажной технологии.

Частые вопросы

Нужно ли оставлять зазор при монтаже внахлёст?

Зависит от конструкции. Между деталями нельзя создавать соединение, которое блокирует сезонное изменение размеров древесины. Для специального профиля величину технологического зазора задаёт его производитель. В горизонтальном нахлёсте рассчитывают величину перекрытия и возможность движения доски. В вертикальном board-on-board верхние и нижние доски также не должны быть жёстко сшиты между собой там, где это мешает поперечному движению.

Можно ли крепить скошенный планкен гвоздями?

Сам факт, что метиз называется гвоздём или саморезом, ничего не решает. Нужна система крепления, рассчитанная на конкретную древесину, профиль, ветровую нагрузку и подсистему. В практике «Планкен-Эксперт» для фасадного планкена понятными базовыми решениями являются скрытый крепёж типа LesFix либо наружные фасадные саморезы с подходящей коррозионной стойкостью. Плотные и хрупкие породы предварительно засверливают.

Можно ли монтировать вертикально?

Да, но нужно разделять вертикальный планкен и вертикальный нахлёст. Обычный планкен можно устанавливать вертикально на правильно устроенную подсистему с непрерывным вентканалом. Настоящий вертикальный нахлёст делают по отдельной схеме — чаще всего двумя слоями board-on-board, когда верхний ряд перекрывает швы между нижними досками, либо используют специальный профиль, для которого вертикальный монтаж предусмотрен изготовителем. Просто повернуть горизонтальную «ёлочку» вертикально и считать узел неизменным — неправильно.

Перед монтажом команда «Планкен-Эксперт» рекомендует согласовать контрольный участок: профиль, рабочий шов, крепёж, цвет и оформление примыканий.
